Impedance Observation 與 Decoupling Capacitors

13. Setting Up the Impedance Observation (Sink)

  1. Impedance Observations → click and add。

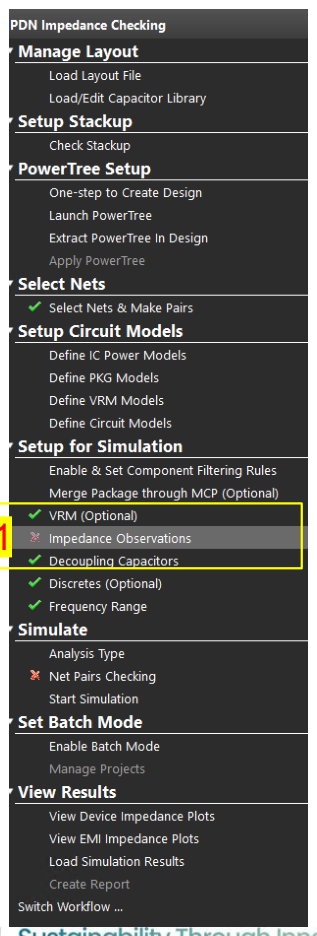

Impedance Observations menu

  1. Create by Nets → Next。
  2. 選擇 PWR 與 GND Net → Next。

Create impedance observation by Nets

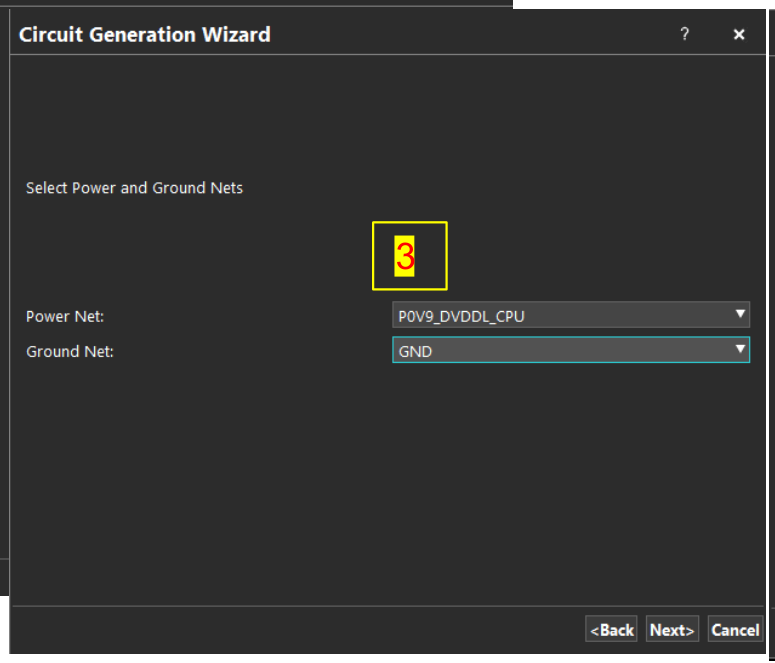

Select impedance observation power and ground nets

  1. 選擇 Sink IC → Next → Finish。

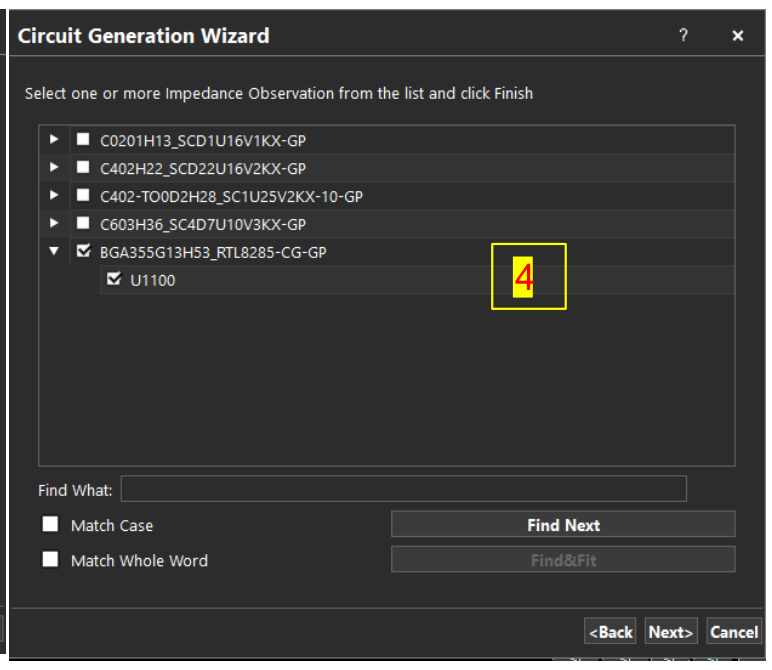

Select Sink IC

14. Setting Up the Decoupling Capacitors (Decap)

  1. Decoupling Capacitors → click and add。

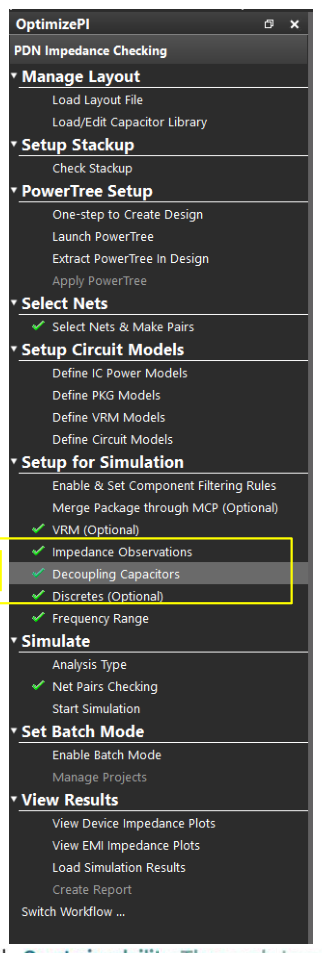

Decoupling Capacitors menu

  1. Create by Nets → Next。
  2. 選擇 PWR 與 GND Net → Next。

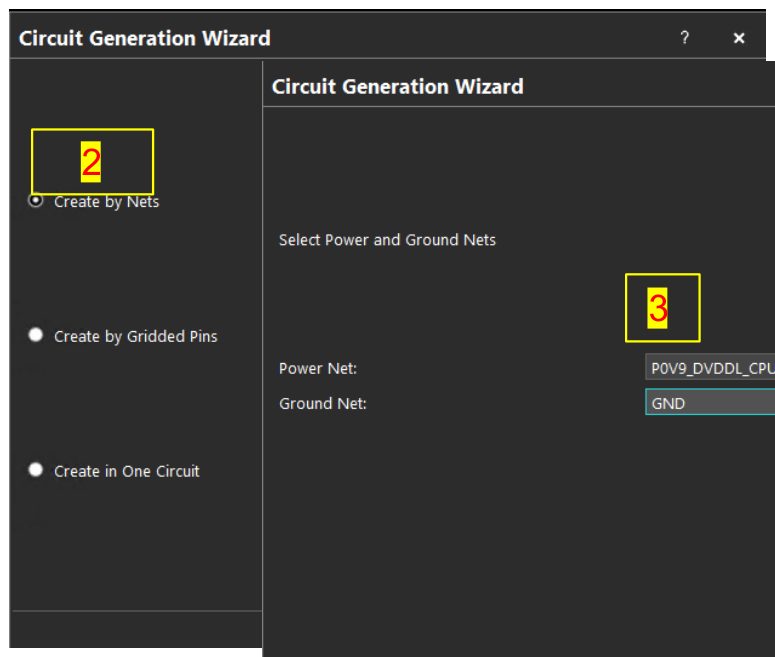

Create decoupling capacitors by Nets

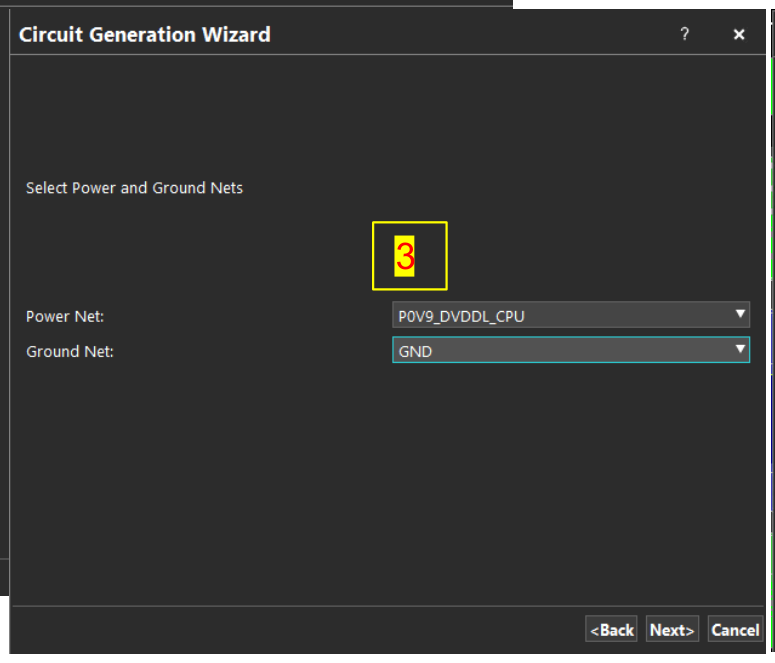

Select decoupling capacitor power and ground nets

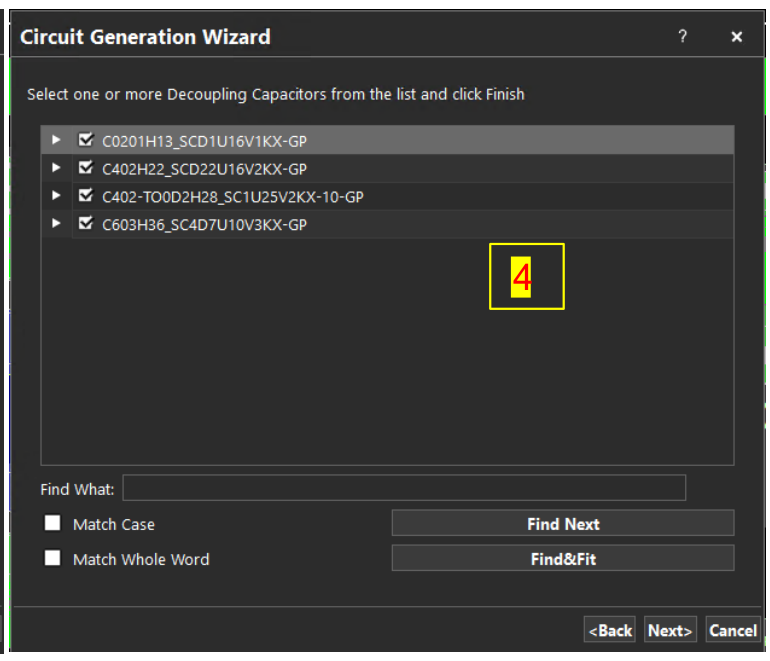

  1. 選擇所有 Caps → Next → Finish。

Select all capacitors

  1. 對所有 power nets 重複步驟 1–4。

15. Load/Edit Capacitor Library

  1. Load/Edit Capacitor Library。
  2. 從 IHEWSI server 載入 model：D:\LIBRARY\PI-AC\Capacitor。

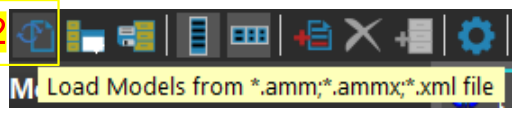

Load Models icon

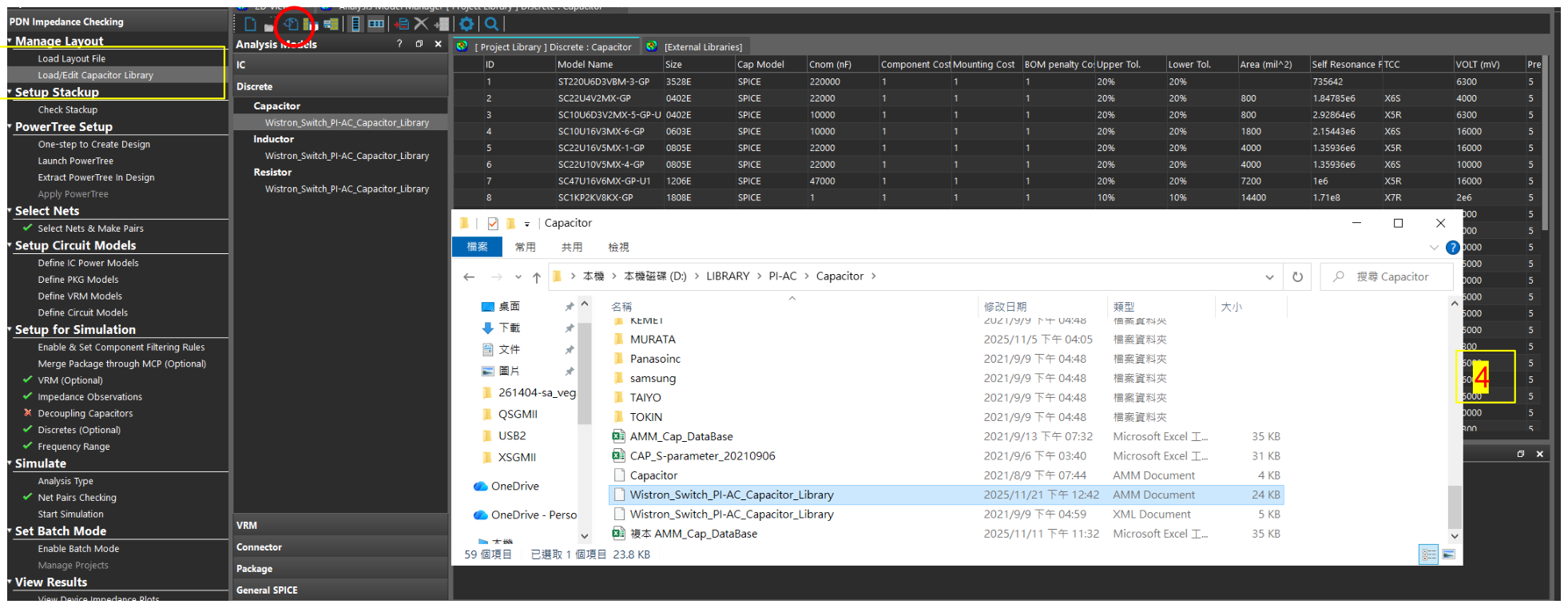

Load capacitor library

16. Load/Edit Capacitor Library

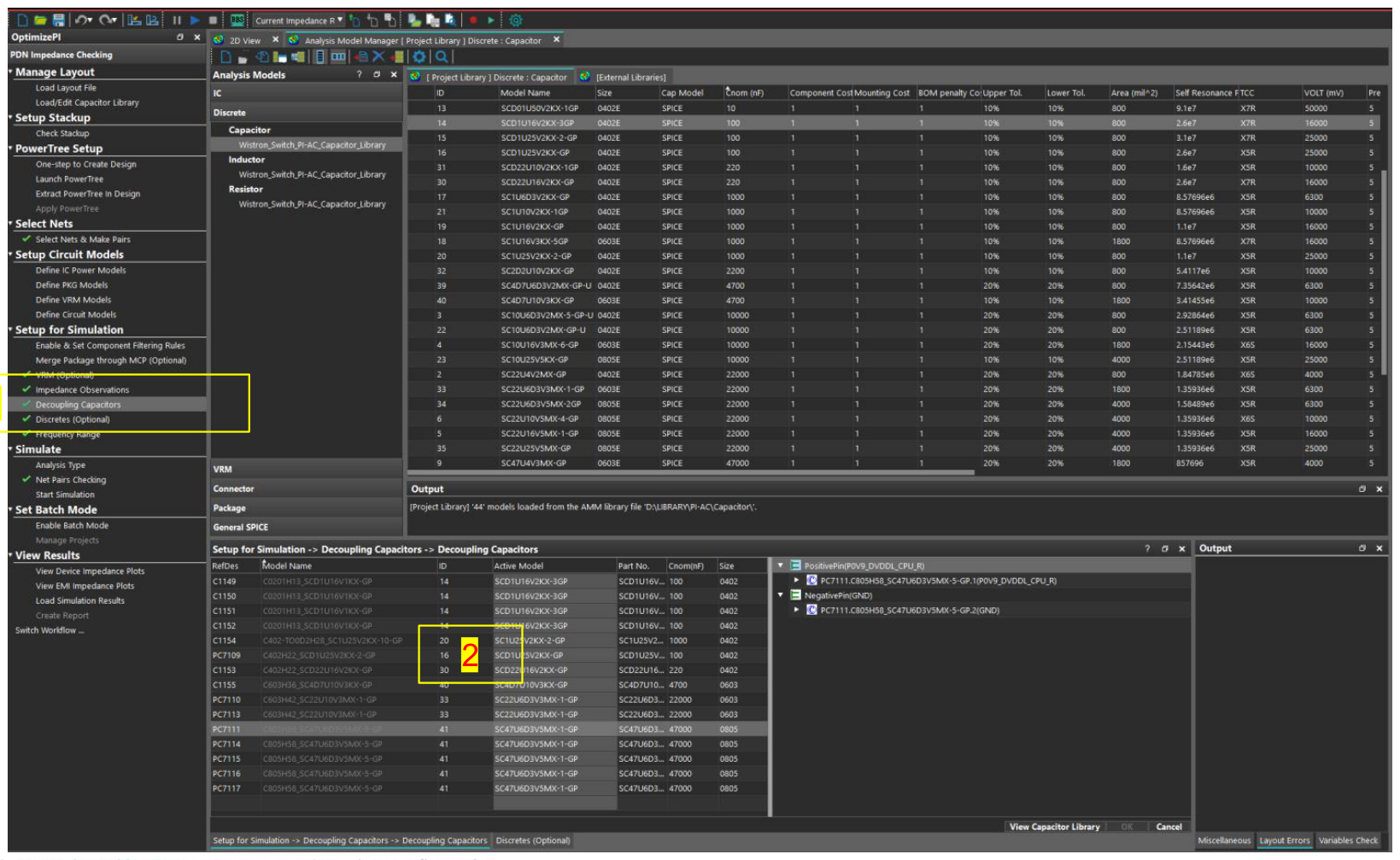

  1. 選擇 Decoupling Capacitor。
  2. 將上方 Cap Library 的 ID 填入 ID。

Assign capacitor library ID

Note：有時不會有完全相同的 value，可填入最接近的 value（Voltage/size 影響較小）。若 value 完全超出範圍，請從 vendor website 下載並手動加入。請查看文件最後的 Useful Information。
