PI-AC Simulation Requirement Overview

Part	Comp.	Segment	Vendor	Model Name
PCB	PostSIM	Stackup	Multek	261405-SA_Vegas_MB 48P_6L_1.6mm_NPG151_RTF_Stackup_260526_V03_Multek_Final
Board file	261405-SA	PI-AC	Wistron	261405-SA.brd
Schematic		.pdf	Wistron	261405-SA_Schematic.pdf
Capacitor Library	SnP	Capacitor s-param	Cap-Vendor	匯入 Capacitor library；若有需要，依需求新增 model

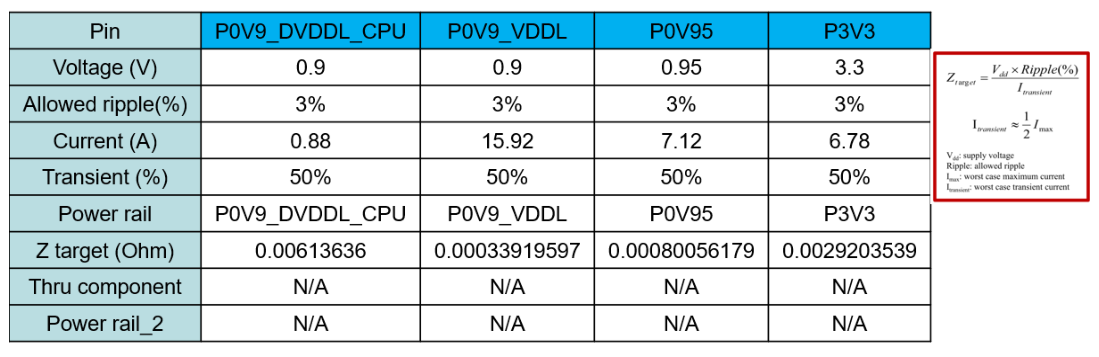

Power Rail	SnP	PI-AC Spec	Cisco	Power Rail 與 Target PDN Impedance spec

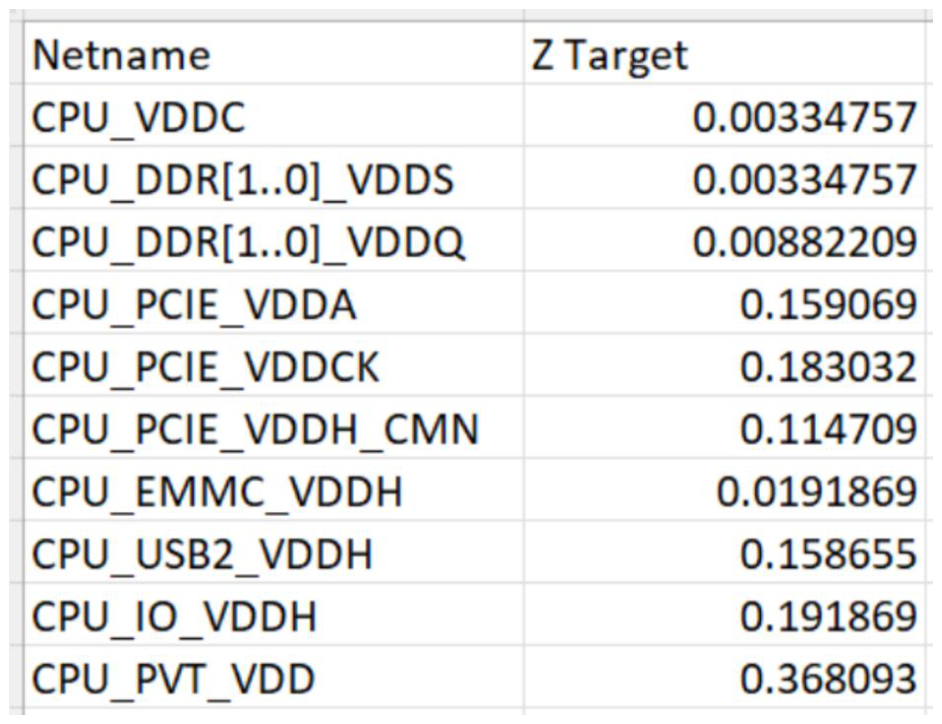

Target Impedance information list and Spec from EE

1. 在 Schematics 中查找這些 Power rail 與對應的 power nets。

C100

Vegas: Realtek

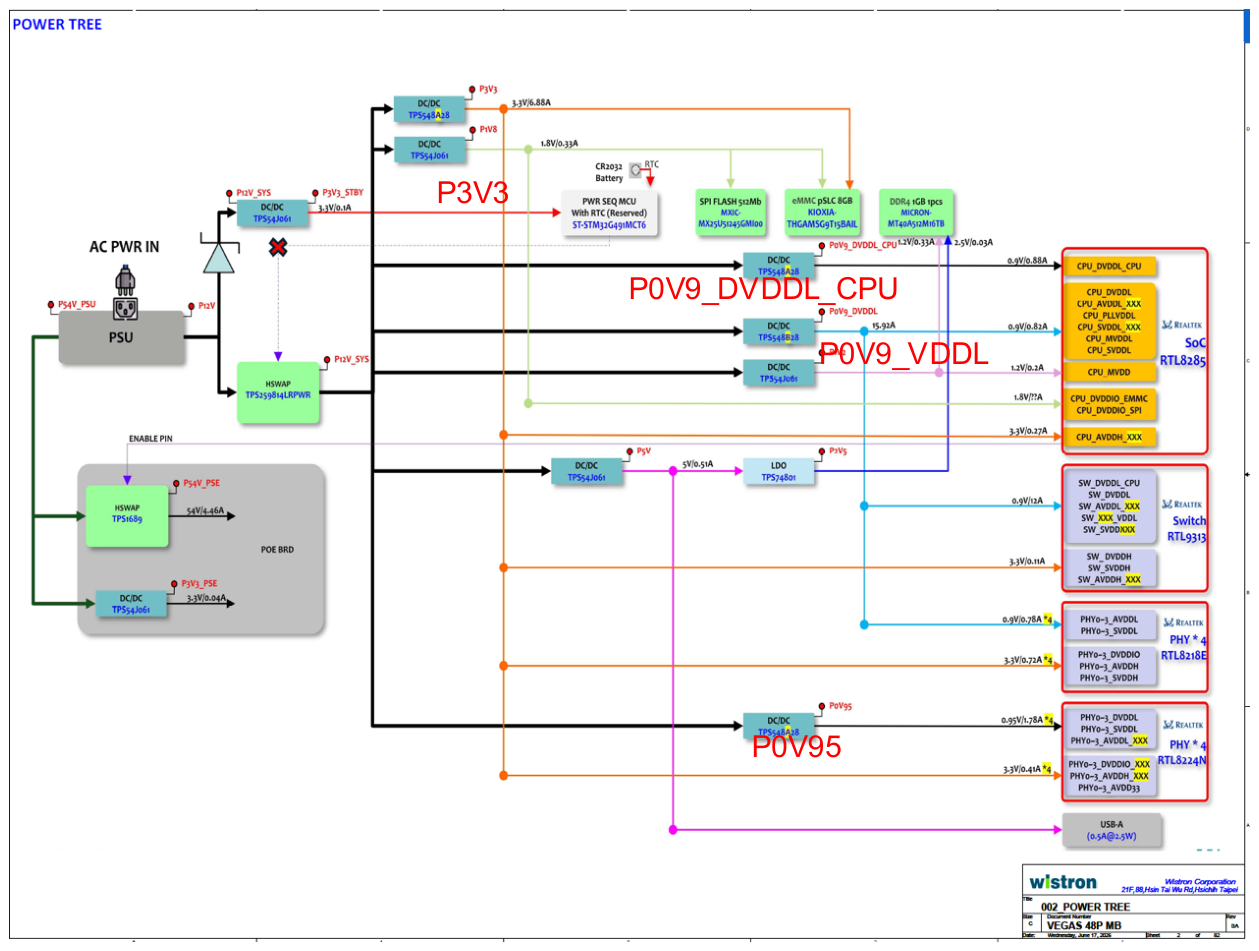

Power Tree Information from Schematics

1. 在 Schematics 中查找這些 Power rail 與對應的 power nets。

• P0V9_DVDDL_CPU 僅供 CPU core 使用。
• P0V9_VDDL 供 CPU、MAC、PHY 使用。
• P0V95 供 PHY RTL8224N 使用。
• P3V3 供全部使用。
