Sigrity SuiteManager 與 Workflow

1. Sigrity SuiteManager

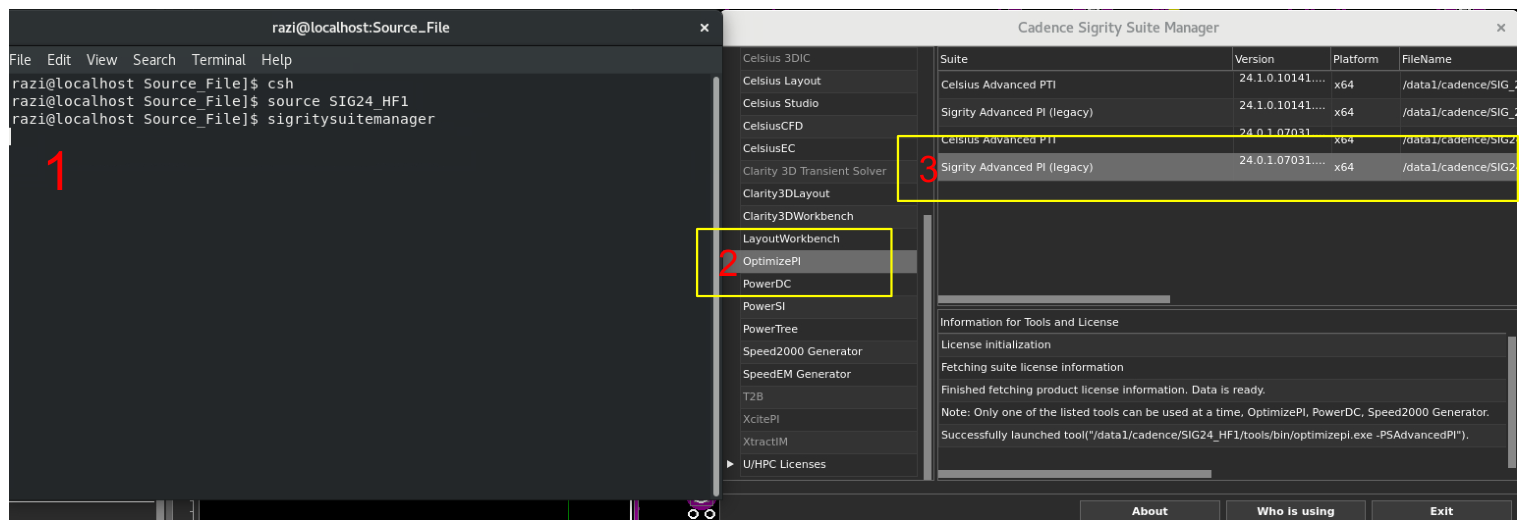

1. 開啟 Linux Server：data2/Source_File → open terminal → 執行：

csh
source SIG24_HF1
sigritysuitemanager

1. 選擇 OptimizePI。
2. 開啟 Sigrity Adv PI (24.0.1.07XXX)（stable）。

Windows System

Note：在 Windows System 上，可直接透過 quick task bar 存取 SigritySuitManager。

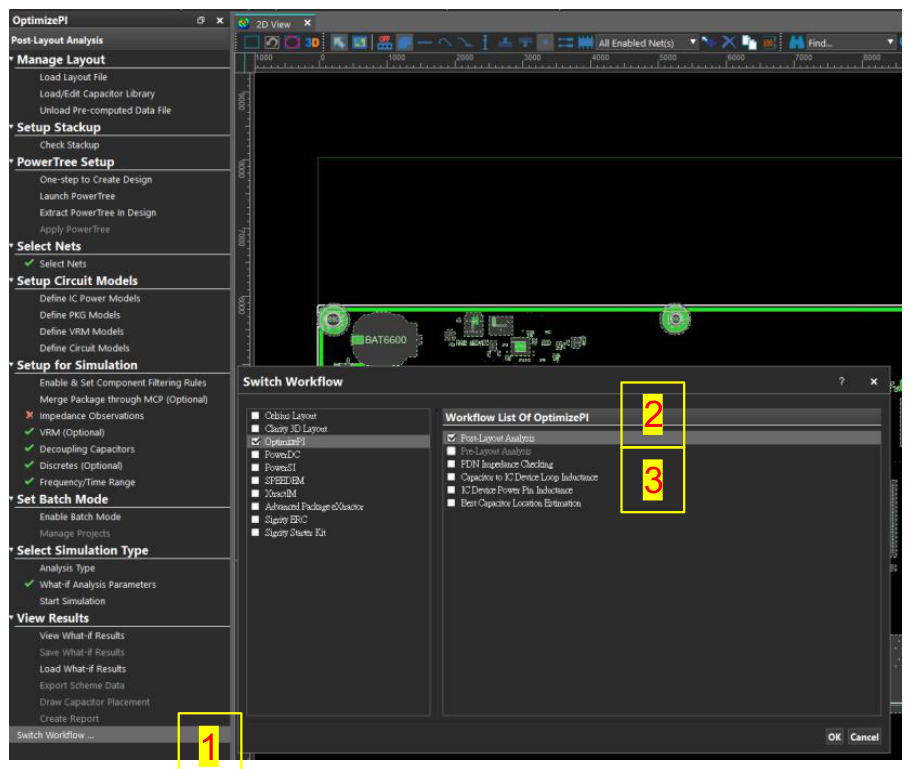

2. Workflow Switch

1. Switch workflow。
2. Post Layout Analysis：需要最佳化 decap 與 PDN impedance 時使用。Simulation time 較長，不建議 First Run 使用。
3. PDN Impedance Check：Run time 較快，建議 First Run 先確認是否能通過 spec。

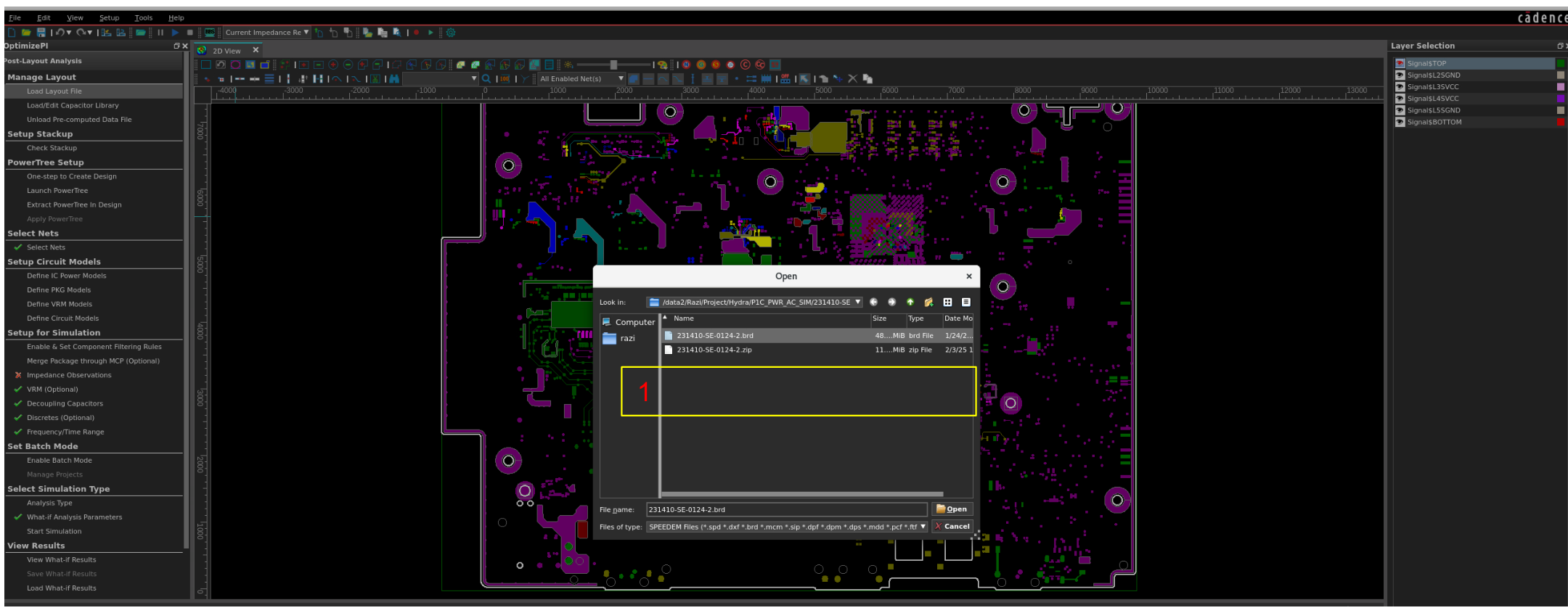

3. Load Brd file

1. Load .brd file。
