AI 基礎設施的演進正在重塑硬體互連的物理邊界 。隨著單波長速率向400G邁進，傳統矽光子（SiPh）與磷化銦（InP）在頻寬與功耗平衡上正遭遇物理瓶頸 。
本次分享重點探討TFLN (薄膜鈮酸鋰)技術，在 OFC 2026 釋出的最新進展 。將從哈佛大學的實驗室原型，看到HyperLight如何與聯電合作，實現百萬級產能的商業轉化 。同時，藉由Ciena的視角，剖析 TFLN 如何憑藉超低損耗與高頻寬優勢，打破 1.6T 同調光通訊的功耗惡性循環，成為次世代 AI 叢集擴張的硬體核心解方。
1. Background¶
1.1. AI Networking¶
source: Marvell, OFC26
三層架構與技術演進¶
Scale In / Scale Up (短距離)：
範圍：伺服器與機櫃內的高速運算互連（例如 GPU 之間的通訊）。
趨勢 (Copper to Optics)：因應訊號衰減與功耗限制，短距離傳輸正由傳統銅線轉向先進封裝技術（如 CPO、CPC/XPO）。
Scale Out (中距離)：
範圍：跨機櫃至單一資料中心內部的骨幹網路擴充。
技術：高度仰賴基於PAM4調變的高速可插拔光模組（如 800G 邁向 1.6T/3.2T），處理龐大的資料交換流量。
Scale Across / DCI (長距離)：
範圍：園區級別至跨地區的資料中心互連
趨勢 (Coherent-Lite moving in)：原先專用於超長距離的同調光技術，正推出低功耗簡化版（Coherent-Lite），並開始向資料中心內部網路延伸，以支援更大規模的架構擴張。
高速 AI 網路的架構重疊與技術迭代¶
架構邊界模糊 (Scale-up 與 Scale-out 重疊)：
隨著 AI 運算叢集規模急遽擴大，原本屬於機櫃內的專屬連線 (Scale-up) 距離被迫拉長，與資料中心骨幹網路 (Scale-out) 在中短距離需求上產生高度重疊
IMDD(Intensity-Modulation Direct-Detection) PAM4 遭遇物理瓶頸：

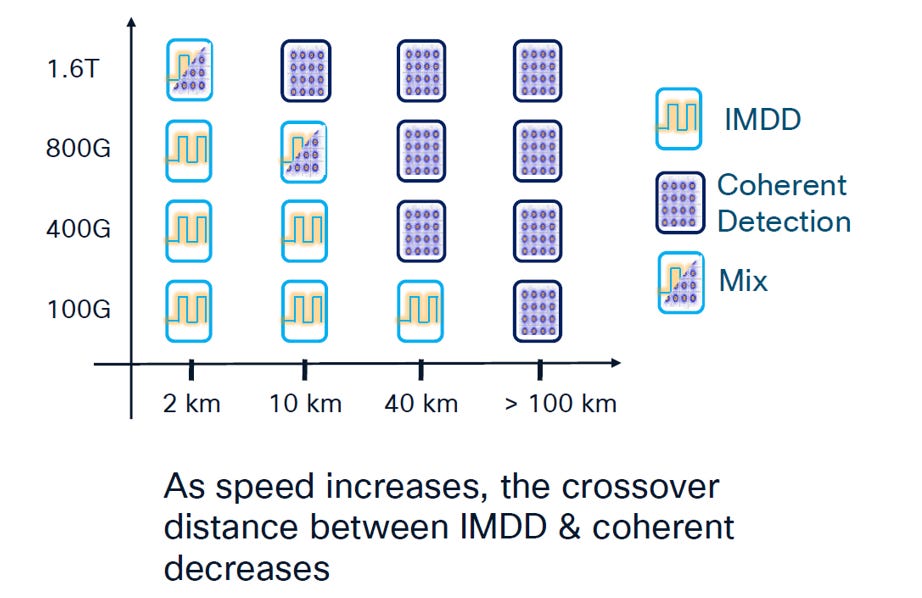

source: Cisco新技術下放 (Coherent-Lite 崛起)：
原本專門用於超長途傳輸的「同調光技術」，因具備色散補償能力，其簡化版本 (Coherent-Lite) 將取代IMDD，成為資料中心內部中短距離、超高速互連的新一代標準。
1.2. Datacom Optics¶

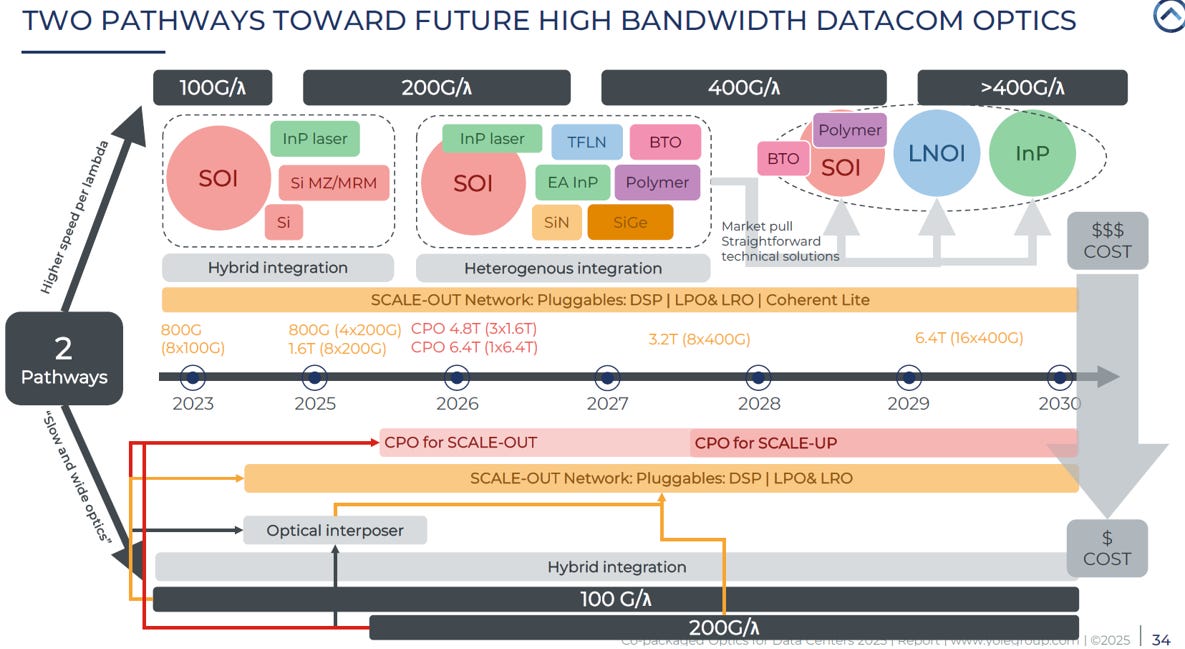

Datacom Optics(資料中心光通訊 ) 為了應對未來極高頻寬需求，在技術架構上正走向兩條截然不同的發展路徑：「提升單波長速率 (Higher speed per lambda) 」與「慢速寬頻光學 (Slow and wide optics)」:
source: Yole
路徑一：提升單波長速率 (Higher speed per lambda)¶
核心策略：突破物理極限，將單一波長速率從 100G/λ 推升至 200G/λ，甚至400G/λ以上。
技術依賴：需從傳統矽光子轉向異質整合，導入薄膜鈮酸鋰 (TFLN)、有機(Polymer)、鈦酸鋇 (BTO)等新型高頻寬材料。
應用與代價：主要應用於 Scale-out/Scale-across 網路的可插拔模組(含 Coherent-Lite)；研發與製造成本極高
路徑二：慢速寬頻光學 (Slow and wide optics)¶
核心策略：維持成熟的 100G/λ 或 200G/λ 速率，以空間換取頻寬，透過增加平行的光學通道數來擴容(或是低於100G/λ，採NRZ模式，減少DSP 負擔和Latency)
技術依賴：高度仰賴2.5D/3D 先進封裝技術來實現高密度光電轉換。
應用與代價：完美契合共同封裝光學 (CPO) 架構，主導 Scale-up 網路的短距離極大頻寬互連；光學元件成本低，但挑戰轉移至封裝良率與散熱。
兩條路徑將在 1.6T 與 3.2T 世代並存。路徑一依賴材料科學的突破，主導中長距骨幹網路；路徑二依賴先進封裝技術，主導短距高密度互連。
1.3. 新興的光電材料¶
次世代光通訊調變材料有TFLN(薄膜鈮酸鋰), Polymer(電光聚合物)和BTO(鈦酸鋇)。與傳統Si相比較，這四種材料基於不同的光電效應(Electro-optic effect)機制，展現出各自的物理優勢與需要突破的瓶頸。
光電效應是指材料的光學折射率（Refractive Index）會隨著外加電場的改變而發生變化的現象。在光通訊中利用電訊號改變材料折射率，進而控制光波的相位或強度，這就是光學調變（Optical Modulation）的基礎。
Si (傳統矽光子)
機制：電漿色散效應(Plasma Dispersion Effect), 依賴載子移動
特性：技術最成熟，微縮能力與熱穩定性極佳；但頻寬潛力受限，需要突破超高頻寬瓶頸。
TFLN (Thin Film Lithium Niobate, 薄膜鈮酸鋰)
機制：普克爾效應(Pockels Effect), 「純相位調變」且「無載子移動限制」的特性 ，這是它能突破 130GHz 頻寬且具備高線性度的物理根源
特性：具備極高的頻寬優勢（反應極快）；但代價是驅動電壓偏高，且微縮能力較差
Polymer (電光聚合物)
機制：有機分子極化(Organic Molecular Polarization)
特性：完美結合終極頻寬與極低驅動電壓；但弱點為熱穩定性極低，需要突破高發熱的先進封裝環境。
BTO (Barium Titanate, 鈦酸鋇)
機制：鐵電域翻轉與普克爾效應 (Ferroelectric Domain Switching & Pockels Effect)。
特性：擁有極限的微縮能力與極端低電壓；但超高介電常數導致嚴重的RC 延遲，使其在高頻傳輸下訊號衰減極快。
在 1.6T 甚至 3.2T 世代的光互連架構中，沒有完美的單一材料。材料的選擇將取決於系統設計在「高頻寬與低損耗 (TFLN)」、「低電壓微縮 (BTO)」、「終極頻寬潛力 (Polymer)」與「高可靠度量產 (Si)」之間的權衡。

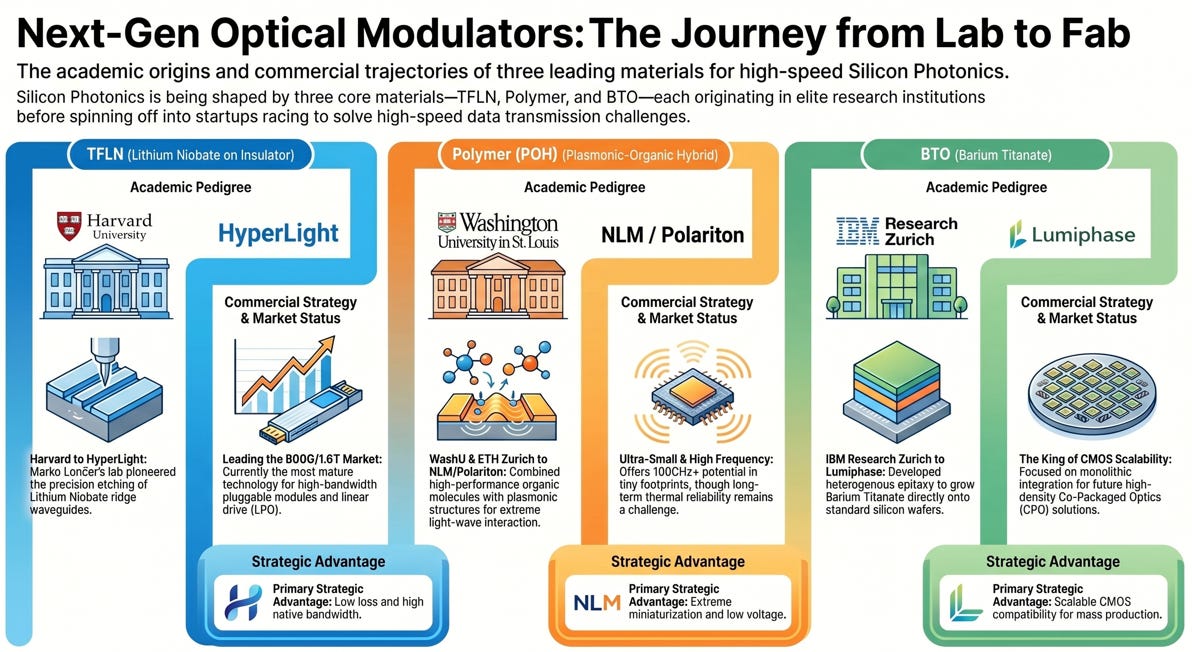

這三款次世代光通訊核心材料的發展軌跡，精準展現了「深科技 (Deep Tech)」從實驗室走向晶圓廠 (Lab to Fab) 的技術轉移過程。光學新材料的商用化並非單純的工程迭代，而是奠基於頂尖學術機構在基礎物理與奈米級製程上的先期突破，隨後透過衍生新創公司 (Spin-offs) 將其轉化為符合業界標準的量產方案。
TFLN (薄膜鈮酸鋰)：最成熟的高速解方¶
源頭：哈佛大學突破了極困難的奈米精密蝕刻技術
落地：新創HyperLight將其轉化為可插拔模組，主打極低損耗與高頻寬
Polymer (電光聚合物) ➜ 挑戰極限頻寬¶
源頭：華盛頓大學與ETH Zurich(蘇黎世理工)結合有機分子與電漿子結構
落地：NLM 與 Polariton合作， 主攻極致微縮與低電壓，目前仍需挑戰熱穩定性的工程。
BTO (鈦酸鋇) ➜ 瞄準次世代 CPO¶
源頭：IBM 蘇黎世成功將高電光係數材料直接生長於矽晶圓 (異質磊晶)
落地：新創Lumiphase 利用其完美的 CMOS 相容性，專攻未來高密度的 CPO (共同封裝光學) 單晶片整合方案
這三條發展路徑凸顯了硬體科技產業的一個客觀事實：能夠在次世代 AI 網路中改變遊戲規則的基礎材料，往往需要歷經十年以上的學術研究，完成概念驗證 (Proof of Concept) 後，再交由具備靈活優勢的新創公司進行晶圓級良率提升與封裝測試，最終才能被大型資料中心或網通設備商所採用。
1.4.Hyperlight¶
1.4.1. Status¶
Hyperlight目前在產業鏈中的核心狀態：已跨越先期研發階段，並成功建構完整的薄膜鈮酸鋰 (TFLN) 量產供應鏈生態系。
source: Hyperlight, OFC26
Hyperlight 的 TFLN 商業化生態系佈局¶
Hyperlight (核心技術)：專注於 TFLN 晶片的底層架構設計與效能最佳化，掌握核心 IP
UMC 聯電 (晶圓量產)：負責克服非標準材料的製程挑戰，提供晶圓級的大規模穩定產能
Jabil / Eoptolink (新易盛) / TFC (天孚通信) (封裝與組裝)：接手具挑戰性的光子封裝與後段測試，將產出符合資料中心標準的可插拔高速光模組
從 OFC 2026 的釋出資訊來看，Hyperlight的狀態已不再只是一家提供單一晶片的新創公司，而是作為技術授權與設計核心，串聯了從晶圓代工 (UMC) 到最終模組產出 (Eoptolink/Jabil) 的完整產業鏈。這證明了 TFLN 技術已具備進入次世代 AI 資料中心大規模部署的實質商業能力。
1.4.2. Manufacture¶
source: Hyperlight, OFC26聯電 (UMC) 在 TFLN 晶圓量產進度：
雙軌產線進度
6 吋產線：目前已正式量產並具備高良率，預計 2026 年月產能將突破 100 萬顆，是目前供應的主力
8 吋產線：目前處於試產階段且效能已獲驗證，規劃於 2026 年投入量產，以應對未來更龐大的擴張需求
供應鏈韌性
已建立多元且地理分散的 6 吋與 8 吋晶圓供應來源，有效降低地緣政治與單一供應商的斷鏈風險
製造轉化意義
聯電成功將TFLN 的特殊加工流程整合至標準半導體代工體系，使這項新技術具備穩定且大規模交付的商用能力
1.4.3. Quality¶
對於任何新型光電材料而言，光學頻寬再高，若無法通過長期的環境壓力測試，便無法進入資料中心的供應鏈。Telcordia GR468是針對光電元件的行業標準，用以模擬元件在長達數十年的生命週期中可能遭遇的極端狀況。HyperLight 的 TFLN 元件已通過光通訊業界最嚴苛的Telcordia GR468可靠度標準。
source: Hyperlight, OFC26
通過 Telcordia GR468 嚴苛標準：成功通過 85/85 長期溫濕度、極端冷熱衝擊與機械震動測試，證實其封裝與物理結構極具韌性。
光學表現穩定：長期壓力測試下的光學損耗變異量極微，確保傳輸品質不隨時間劣化。
克服歷史技術缺陷：偏壓漂移極低（每年小於 25 mV），成功解決了傳統鈮酸鋰材料長期為人詬病的「直流漂移 (DC drift)」難題，展現優異的電學穩定性。
測試數據客觀證明 TFLN 在光學與電學上皆具備高度長期穩定性，其可靠度已符合次世代 AI 基礎設施的嚴苛部署需求
1.4.4. Products¶

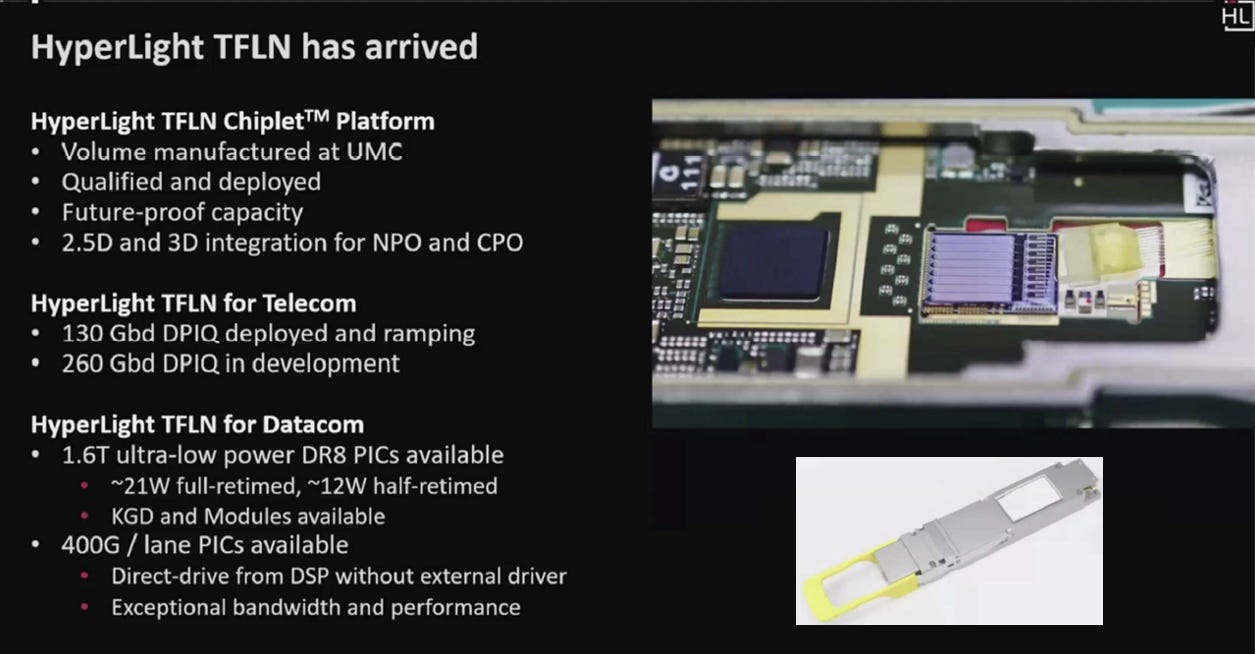

HyperLight 的薄膜鈮酸鋰 (TFLN) 技術已具備完整的商用產品線，主要涵蓋三大板塊：
source: Hyperlight, OFC26
基礎平台 (TFLN Chiplet Platform)：已由聯電 (UMC) 量產出貨，並可支援 2.5D/3D 的先進高密度封裝（如 NPO 與 CPO 架構）
長途電信 (Telecom)：專注於推升傳輸極限，130 GBd的同調光產品已實際部署，並正投入研發260 GBd規格(130GBd: 800G DP-16QAM; 260GBd: 1.6T DP-16QAM)。
資料中心 (Datacom)：針對 AI 基礎設施的短距互連痛點，推出 1.6T (低功耗DR8) 與 400G/lane(DR4) 產品。最大亮點是具備DSP 直驅能力 (免用外部射頻驅動 IC)，大幅降低了線性可插拔模組 (LPO) 的功耗與設計複雜度。
2. IMDD應用¶
2.1. IMDD技術的演進與TFLN的機會¶
source: Eoptolink, OFC26
1.6T 世代：分治與練兵¶
DR4 (400G/lane)：單通道速率翻倍使傳統矽光子遭遇物理瓶頸，這成為 TFLN 發揮高頻寬優勢、在實際場域驗證可靠度與良率的最佳「練兵場」。
3.2T 世代：TFLN 的主戰場¶
架構困境：當 400G/lane 成為 3.2T 標配，傳統 EML 必須升級為複雜且耗電的差分架構，成本與散熱負擔劇增。SiPh 也因色散與損耗問題，對 DSP 的依賴度與功耗會大幅攀升
2.2. SiPh, InP和TFLN的比較¶
邁向400G/λ的網路時代，三大陣營：InP（磷化銦）、SiPh（矽光子）以及 TFLN（薄膜鈮酸鋰）的核心技術比較:
薄膜鈮酸鋰 (TFLN) 是效能與功耗的王者¶
受惠於純相位調變的物理特性，它具備突破 130 GHz 的超高頻寬，而且不需要依賴極度耗電的 DSP（數位訊號處理器）來補償訊號。在直驅架構下，它能達成最低的整體功耗，是單純追求傳輸極限的最佳選擇。
矽光子 (SiPh) 贏在量產與封裝，但輸在功耗¶
矽光子在 400G 的超高頻率下訊號容易失真，必須高度依賴高階 DSP，這直接導致它的整體功耗飆升。然而，它最大的護城河是能與現有的 CMOS 半導體製程完美相容，並且非常適合 2.5D/3D 先進封裝（如 CPO 結合 HBM 等），在量產成本與異質整合上具備統治力。
磷化銦 (InP) 則面臨物理天花板¶
雖然技術成熟且唯一具備內建光源的優勢，但它在 400G 速率下會遭遇嚴重的非線性吸收效應限制，頻寬極限約在 100 GHz 左右，要支撐單波 400G 較為吃力
TFLN 解決了「頻寬極限與超低功耗」的難題，而 SiPh 掌握了「大規模量產與先進封裝」的關鍵。未來的發展趨勢，極可能會走向結合兩者優勢的異質整合封裝
2.3. HyperLight TFLN¶
HyperLight 的薄膜鈮酸鋰 (TFLN) 技術已經準備好，可支援次世代 200G 與 400G 的 IMDD（強度調變直接偵測）光通訊應用:
source: Hyperlight, OFC26
超低驅動電壓 (< 0.8 Vppd)：能夠以極低的電壓推動訊號，顯著降低光模組的整體功耗。
極高且平坦的頻寬：（左下角圖表顯示至120GHz訊號幾乎無衰減），能完美支撐 200G 與 400G 的高速傳輸，且波形保持完整(400Gbps = 200GBd(PAM4), Nyquist = 100Ghz)
單一雷射驅動 8 通道：憑藉極低的光學損耗，只需一顆雷射光源就能同時供應 8 條通道（例如DR8 架構），大幅節省雷射元件成本與散熱負擔
在未來的 1.6T/3.2T 光通訊模組戰場中，TFLN 靠著「超低光損耗」與「超低電壓」的物理天賦，從根本上解決了矽光子目前面臨的高功耗與散熱痛點
2.4. 1.6T DR4 module¶
HyperLight 的 TFLN（薄膜鈮酸鋰）技術從「理論優勢」走向「商用實戰」的關鍵里程碑，針對 1.6T 光模組（1.6T OSFP DR4）的實際應用案例介紹:
source: Eoptolink, OFC26

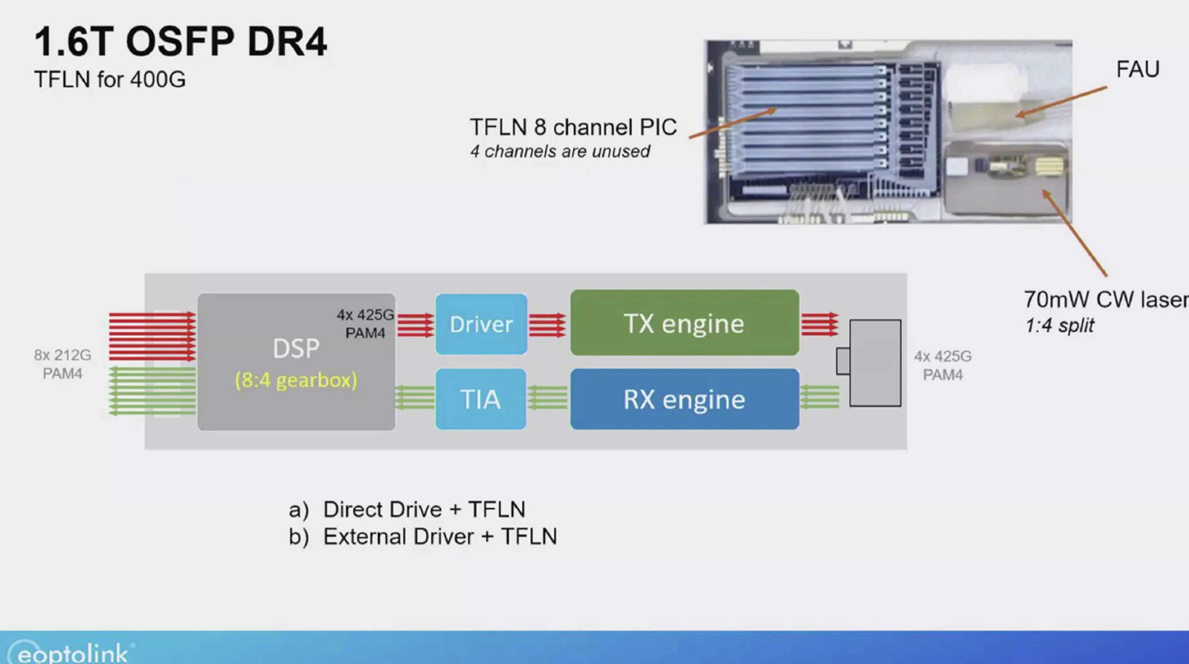

架構解析：1.6T OSFP DR4 模組¶
「Gearbox（變速箱）」機制：由於目前許多前端的交換器 ASIC（如網通晶片）仍停留在單通道200G的輸出，這個模組內建了 8:4 的 Gearbox DSP。它能將主機端傳來的8 條 212G PAM4 訊號，「變速」整合成4 條 425G PAM4（也就是單通道 400G）的光訊號輸出。
單雷射 1:4 分光實作：模組僅使用了一顆70mW的連續波雷射（CW Laser），透過 1:4 分光，推動 4 個 400G 通道，這對於嚴格控管功耗與熱能的資料中心來說是極大的利多。
source: Hyperlight, OFC26
實戰效能：DSP 直驅與完美的眼圖¶
實現 DSP「直驅 (Direct Drive)」：憑藉超低驅動電壓的優勢，成功讓Broadcom 的 DSP直接推動光學調變器。這不僅省去了極耗電的獨立驅動晶片 (Driver IC)，還在單通道 400G 的極限速率下，跑出極度乾淨、低雜訊 (TDECQ ~2dB) 的完美 PAM4 眼圖(參考:#OFC26: Broadcom’s 400G/Lane Taurus Optical DSP)
3. Coherent應用¶
3.1. DPIQ PIC(DP: Dual Polarization)¶
針對電信網路 (Telecom)，Hyperlight 推出的薄膜鈮酸鋰 (TFLN) 同調光 (Coherent) 解決方案。其核心產品為DPIQ PIC(雙極化正交振幅調變光子積體電路)，這是建構高階同調光傳輸的硬體基礎。
source: Hyperlight, OFC26
技術規格與產品演進¶
130 Gbaud (量產部署)：針對800G同調傳輸，其 TFLN 調變器已通過 GR468 等嚴格認證，正式進入商業部署與產能爬坡階段。
260 Gbaud (研發推進)：為滿足次世代1.6T超高頻寬需求，正並行開發兩種封裝規格：
打線版 (Alpha)：採用差分驅動與緊湊晶片設計
覆晶版 (pre-Alpha)：與 RF 驅動 IC 進行協同設計，利用覆晶封裝 (Flip-chip) 極小化寄生效應，以突破超高頻射頻訊號的物理傳輸瓶頸
架構優勢：在傳送端 (TX) 系統設計中，TFLN 憑藉純電場驅動的物理特性，確保在極高波特率下仍能執行精準的線性相位與振幅調變。
DPIQ 傳送端架構 (右方系統方塊圖)¶
外部光源輸入後，被分波器分離為 X 與 Y 兩個正交偏振態 (x-pol 與 y-pol)。
每個偏振態分別進入一組由 TFLN 構成的 IQ 調變器
發送端數位訊號處理器 (TX DSP) 產生的電訊號，經由射頻驅動器 (Drivers) 放大後，施加於 TFLN 調變器上，精確控制光波的相位與振幅
TFLN 材料在此架構下的優勢在於其純電場驅動的普克爾效應，能在極高的波特率下執行線性調變
3.2. Ciena 的背書¶
3.2.1. CDM設計¶
全球同調光 DSP 與光傳輸系統領導大廠 Ciena，基於 TFLN開發高達200 Gbaud的CDM (Coherent Driver Modulator，同調驅動調變器):
source: Ciena, OFC26
已驗證的物理效能：¶
超高頻寬與低功耗：實測可用頻寬大於 100 GHz，且驅動電壓 (Vπ) 小於 2V，確認其具備支撐200 Gbaud傳輸的物理基礎。
光學與射頻穩定性：具備低光損、高消光比，以及低串擾與平滑的頻率響應
尚待克服的系統挑戰：¶
周邊配套與整合：需進一步最佳化客製化的 RF 驅動 IC，並解決系統級的相位偏壓控制與數據機校準。
製造端驗證：需完成最終 CDM 產品級的可靠度認證與大規模量產準備
產業戰略意義：¶
Ciena 的背書證實了 TFLN 已具備與現有成熟技術 (如磷化銦 InP) 直接競爭的實力，正式被列入 Tier-1 系統設備商次世代高階傳輸產品的開發藍圖中
3.2.2. 同調市場的四大商用契機¶
Ciena 點出 TFLN 調變器在未來同調光通訊中的四個具體應用方向，核心皆在解決「功耗」與「訊號品質」的物理瓶頸：
source: Ciena, OFC26
1.6T 模組 (長途/DCI)：降低雷射與 RF 驅動功耗，提升長距離傳輸的訊號品質 (OSNR)。
3.2T 模組 (資料中心內)：極小化射頻耗電，並最大化光輸出功率以延長傳輸距離。
12.8T XPO 前面板高密度模組：針對次世代超大頻寬交換器，提供結合液冷與高密度波長多工 (DWDM) 的解熱與頻寬方案。

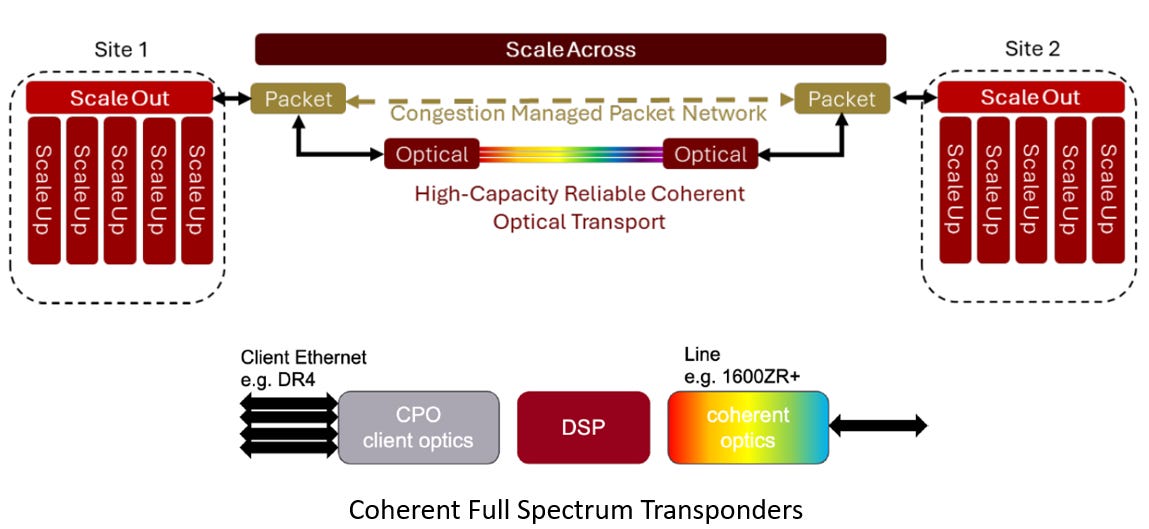

同調全頻譜轉發器 (Coherent Full Spectrum Transponders)：利用 TFLN 先天涵蓋極寬光譜帶寬的物理優勢，在單一硬體上最大化整條光纖的頻譜使用效率。
source: Ciena, OFC26
3.2.3. 降低光學損耗的重要性¶

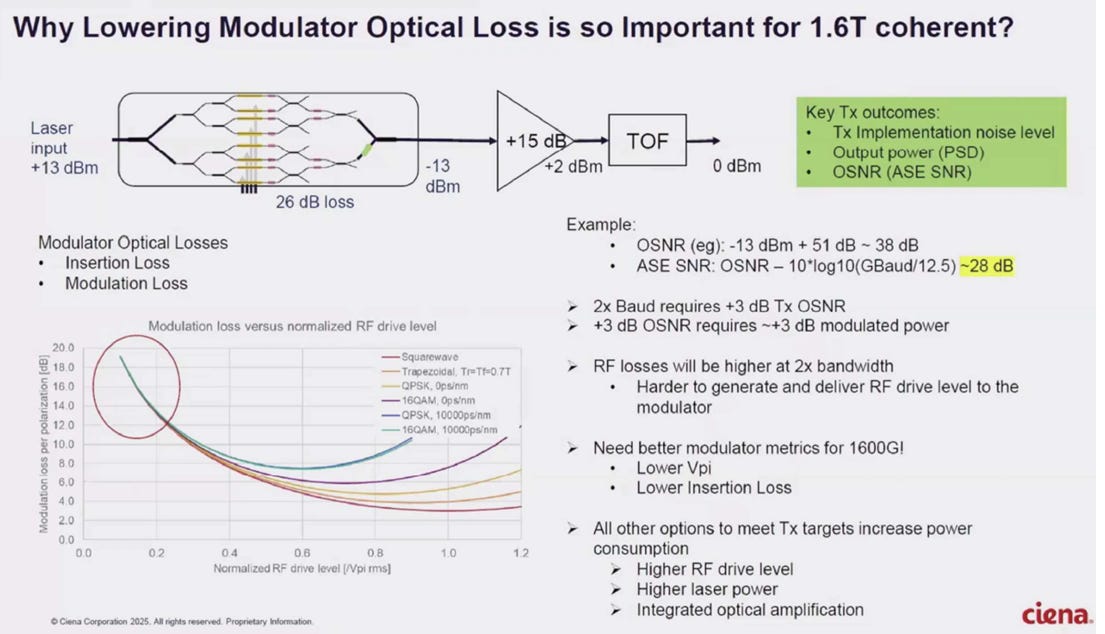

在 1.6T 同調通訊架構中，降低調變器的光學損耗不僅是效能指標，更是決定系統總功耗的關鍵：
source: Ciena, OFC26
OSNR 物理限制：升級至1.6T(波特率翻倍) 需要額外+3dB的光訊號雜訊比 (OSNR)。過高的光學損耗會使訊號過度衰減，導致放大器引入大量雜訊(ASE, Amplified Spontaneous Emission)，直接摧毀 OSNR 達標的可能。
功耗惡性循環：若調變器損耗過高，系統只能被迫依賴「提高雷射功率」或「拉高射頻 (RF) 驅動電壓」來補償。在260 GBaud的超高頻寬下，這會導致 RF 晶片與雷射的功耗與發熱量徹底失控。
TFLN 的絕對優勢：TFLN 具備「低光學損耗」與「低驅動電壓 (Low Vpi)」的雙重特性，能從物理底層打破上述的功耗惡性循環，是目前能滿足 1.6T 嚴苛功耗預算的最佳硬體解方
3.2.4. Coherent Lite的應用¶
Coherent Lite是專為 1.6T/3.2T 資料中心間互連的最佳方案，旨在打破傳統同調模組過於昂貴與耗電的限制：
source: Ciena, OFC26
移除光學放大器：因為 TFLN 的低損耗（Low Insertion Loss），讓系統可以用提高雷射輸入功率的方式直接覆蓋傳輸損耗，省下昂貴且耗電的光放大元件 。
大幅縮減成本：改用低成本 O-band 雷射、免除組裝困難的保偏光纖 (PM fiber)，並進一步微縮 TFLN 晶片面積以利量產
CMOS 直驅省電：利用 TFLN 易驅動 (低電壓) 的特性，由 DSP 直接驅動調變器，完全省去獨立且耗熱的射頻驅動晶片 (RF Driver)
提升封裝密度：微縮調變器體積，滿足次世代高階交換晶片 (51.2T/102.4T) 前面板極高密度的插拔需求
Coherent Lite 放棄了追求極致的長途傳輸距離，轉而利用 TFLN 的特性，在成本、功耗與高頻寬之間取得完美平衡，是資料中心跨入同調世代的關鍵技術

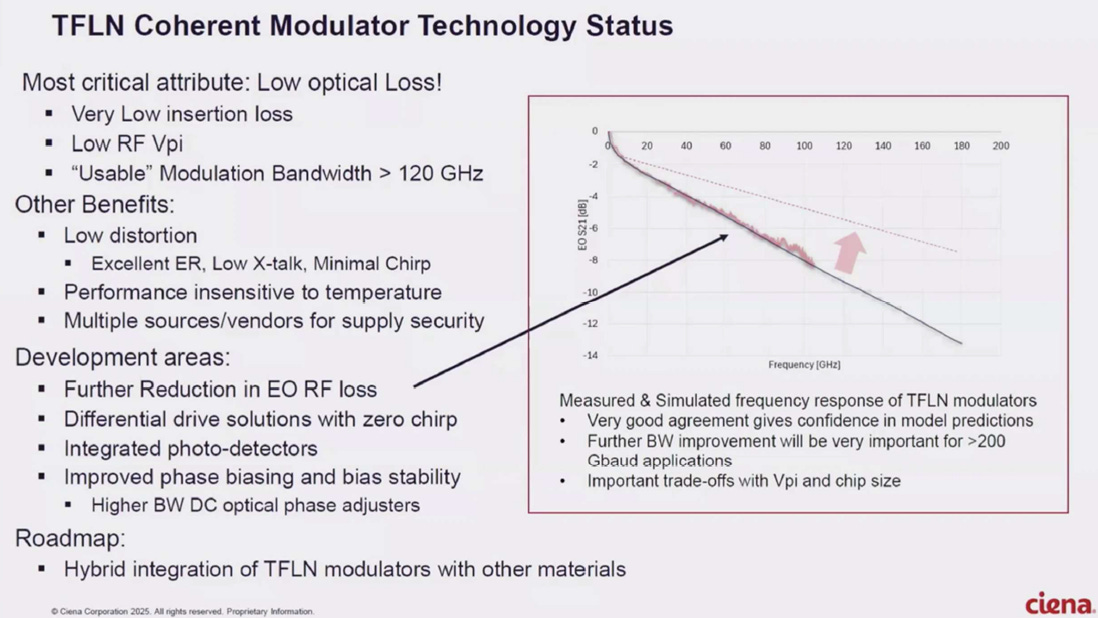

3.2.5. TFLN同調調變器的技術狀態¶
source: Ciena, OFC26
已確立的絕對優勢：具備「極低光學損耗」與「低驅動電壓 (Low Vpi)」，實測可用頻寬已穩定突破 120 GHz。此外，其低失真與對溫度不敏感的特性，大幅降低了系統設計難度。
當前最大工程挑戰：S21 頻率響應圖顯示，在高頻段的實測衰減大於理論預測。為了推進到200 Gbaud以上的次世代規格，目前的首要任務是降低高頻段的電光射頻損耗 (EO RF loss)，並且必須在「驅動電壓」與「晶片尺寸」之間精準拿捏物理折衷
未來技術藍圖：單一材料無法滿足所有需求，未來的發展終點將是異質整合 (Hybrid integration)，將 TFLN 的調變優勢與其他光學材料（如發光材料）進行晶片級結合。
3.2.6. 結論¶
source: Ciena, OFC26
核心價值定調 (Core Value)¶
TFLN 被視為升級次世代同調傳送端的關鍵技術。其最大的貢獻在於「降低淨光學損耗」，並藉此打破系統效能瓶頸，實現「整體功耗的顯著下降」。
首要任務: 200GBd (= 1.2Tbps DP-16QAM) Modem¶
透過建立多方供應源 (Multi-sourcing) 與推動降本計畫，使技術真正走向成熟。
持續精進射頻特性 (特別是驅動 IC 與調變器之間的匹配)
透過實際的大規模部署 (Volume deployment)，向業界證明其長期可靠度。
近期目標 : 260GBd (= 1.6Tbps DP-16QAM) Modem¶
開發專為 TFLN 客製化、最佳化的高階射頻驅動解決方案。
確立大規模的高產能製造能力 (High volume production)，以應付龐大的市場需求。
長期願景:¶
未來的終極探索方向是「異質整合 (Hybrid integration)」。探討將 TFLN 與其他光電材料（如矽光子 SiPh 或磷化銦 InP）進行晶片級整合後，還能為光通訊架構帶來什麼樣的顛覆性突破。
4. 結論¶
總結來看，在 1.6T 甚至 3.2T 的 AI 互連世代中，沒有任何一種單一材料能解決所有問題 。TFLN並非要全面取代矽光子，而是透過其極致的頻寬物理特性與低功耗表現，主導中長距骨幹網路與高效能直驅模組 。
TFLN 的成功商用化證明了「深科技（Deep Tech）」從 Lab 到 Fab 的漫長路徑已然走通 。未來，結合 TFLN 的調變優勢與 SiPh 的高密度集成、InP 的發光特性之「異質整合（Hybrid Integration）」，將會是光通訊架構的終極探索方向 。對於 AI 硬體從業者而言，掌握這場材料層級的變革，將是理解未來 AI 算力規模化擴張的關鍵鎖鑰。
