Marvell專家, Mark Kuemerle, 在Hotchips 2025介紹他們解決Memory Wall的方法, 值得參考。摘要內容分享，歡迎討論。
1. Memory Wall¶

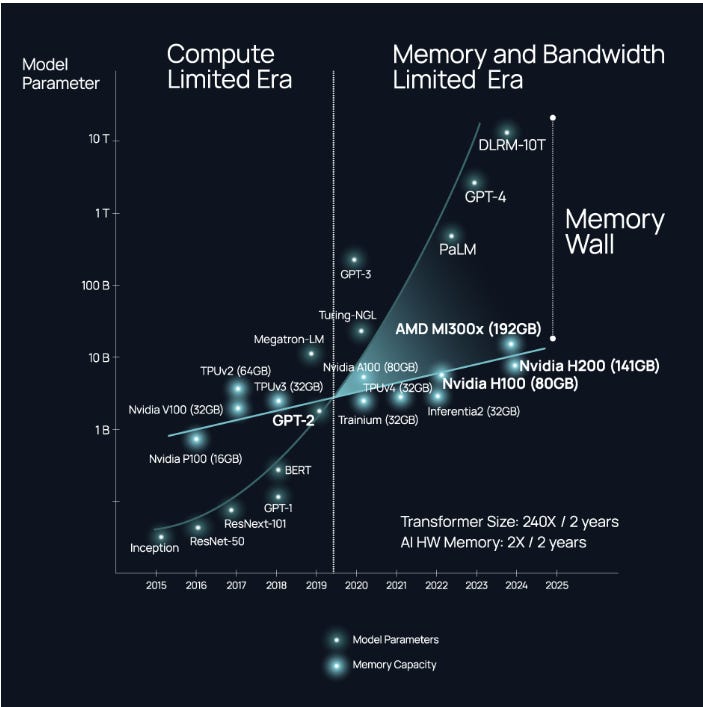

Memory Wall（記憶牆）是指運算單元（如 GPU、TPU、XPU）性能提升速度遠快於記憶體容量與頻寬成長，造成資料傳輸延遲成為系統瓶頸。隨著大型 AI 模型參數量每兩年暴增數百倍，單卡記憶體無法容納整個模型，需頻繁進行跨卡資料交換，導致運算單元閒置、效能下降與能耗上升。這使 AI 發展從「算力受限時代」進入「記憶體與頻寬受限時代」，成為目前最關鍵的系統瓶頸。
AI 晶片的記憶體架構可分為多層：SRAM、HBM（High Bandwidth Memory）、DDR，各自扮演不同角色。
SRAM：位於晶片內部，作為暫存資料與中介結果的快取層(Cache)，具極低延遲與高頻寬，但容量有限。
HBM：與晶片共封裝（如 2.5D CoWoS），提供主運算所需的大容量與高頻寬資料存取，是訓練大型模型的主要工作記憶體。
DDR：位於外部，容量最大但延遲高，主要作為冷資料或批次輸入的儲存層。
AI 晶片必須透過D2D、SerDes等高速互連技術在這些記憶層間傳輸資料。記憶體架構決定模型能載入的大小、資料交換速度與整體能效，因此是 AI 系統性能與擴展性的關鍵核心。
AI 晶片的記憶體階層呈現「SRAM (快) → HBM (平衡) → DDR (大)」。
在Training中，HBM 是效能核心，SRAM 負責即時資料暫存；
在Inference中，SRAM 與 HBM 主導延遲與吞吐，DDR 提供擴充容量。
記憶體架構設計直接決定 AI 系統的運算效率與能耗表現。
2. SRAM¶
2.1. SRAM 的演進¶
從 1961 年Robert Noyce在 Fairchild 製作的第一個矽基積體電路(4 BJT):
早期的 SRAM 原型由雙晶體管交叉連接構成，可穩定保持邏輯「0」或「1」，是最早的可儲存電路形式。隨後，這一概念演變為現代6T 結構：由兩組交叉反相器（4T）形成記憶節點（Q、Qb），再透過兩個控制電晶體（N2、N3）與字線（WL）和位線（BL、BLB）相連，以進行讀寫操作。
上圖的 SEM 顯示現代 SRAM 單元僅約0.16 µm²，採用 FinFET 製程與高密度佈局。SRAM 不需像 DRAM 一樣刷新，速度快、延遲低，適合做為CPU/GPU/AI 晶片內部的快取記憶體，用於暫存激活值與中間結果，減少對外部 HBM 或 DDR 的頻繁訪問。
SRAM 是從早期雙晶體管儲存電路演化而來的高速度記憶體，其穩定結構與極低延遲使其成為 AI 晶片中最關鍵的「on-die 記憶層」。
2.2. Marvell Dense SRAM¶
Marvell使用 Dense SRAM（高密度靜態記憶體）的設計。
Dense SRAM 位於晶片核心區，屬於on-die memory，介於運算單元與外部記憶體（HBM與DDR）之間，透過D2D（Die-to-Die）與SerDes高速互連傳輸資料。與傳統 SRAM 相比，Dense SRAM 透過先進製程（如 FinFET、GAA）與緊密佈局，大幅提升單位面積儲存密度，同時保有低延遲與高頻寬特性。
在AI 加速器中，Dense SRAM 用於暫存 activation、梯度與中間張量，減少對 HBM 的頻繁訪問，提升能效與吞吐率。整體上，Dense SRAM 是連結「高頻寬 HBM」與「低延遲運算核心」的關鍵中介層，決定 AI 晶片的實際效能與資料重用效率。
Marvell 在 2 nm 節點的 dense SRAM（高密度靜態記憶體）研發成果:
Marvell 長期將自家SRAM IP佈局於各主要製程的首批 shuttle wafer(類似MPW（Multi-Project Wafer，多專案晶圓）)，用以驗證新節點電晶體性能與製程穩定性。
這一代的2 nm dense SRAM採用TSMC 2 nm GAA（環繞閘極）技術製作，目標是在相同面積下提供更高的位元密度與更低的漏電功耗。其設計經過針對資料中心產品（XPU、Switch、NIC）優化，能在極高頻寬運算中提供低延遲的快取記憶功能。
從圖可見，多個 SRAM macro（SRAMxU）模組整齊排列，搭配 ESD 保護與 GPIO 介面區塊，代表這是用於先進製程平台測試的實體晶片布局。
整體而言，Marvell dense SRAM為 2 nm 時代的關鍵記憶體 IP，兼具高密度、低功耗與高可靠度，並成為 Marvell AI 加速器與通訊晶片架構的核心組件。

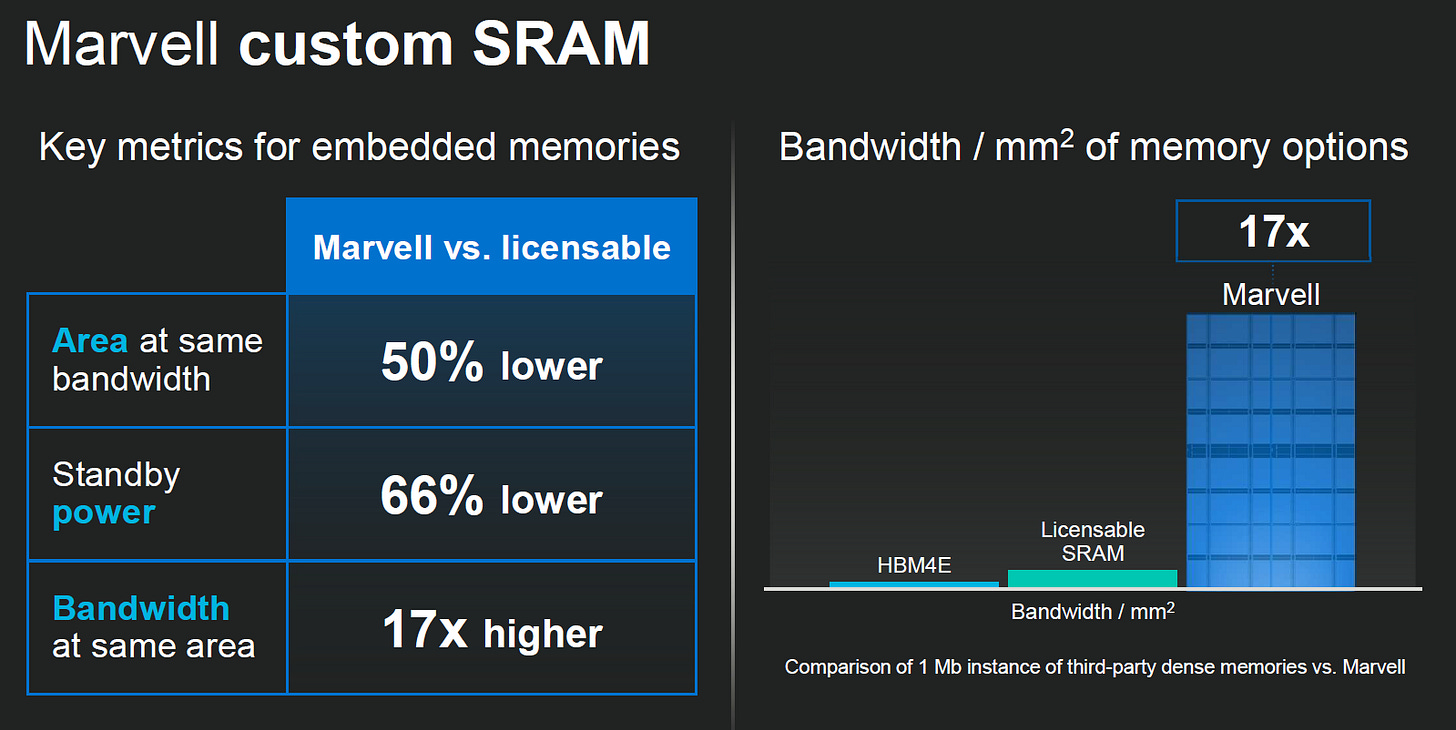

Marvell 自研 Custom SRAM在效能與能效上相較於一般可授權（licensable）SRAM 的明顯優勢。
在相同頻寬下，面積減少 50%，代表單位晶片面積可容納更多記憶體單元，提升密度；待機功耗降低 66%，顯示其設計在低活動時能有效節能，適合資料中心與 AI 晶片長時間運作需求。最關鍵的是，在相同面積條件下，頻寬提升達 17 倍，遠超傳統 SRAM 與 HBM4E。
這些改進源於 Marvell 在 2 nm 製程下對 SRAM 結構與資料通道的最佳化，使其成為具備高頻寬密度、低功耗與高效率的嵌入式記憶體方案，特別適合應用於AI 加速器、Switch、NIC、XPU等高效能晶片。

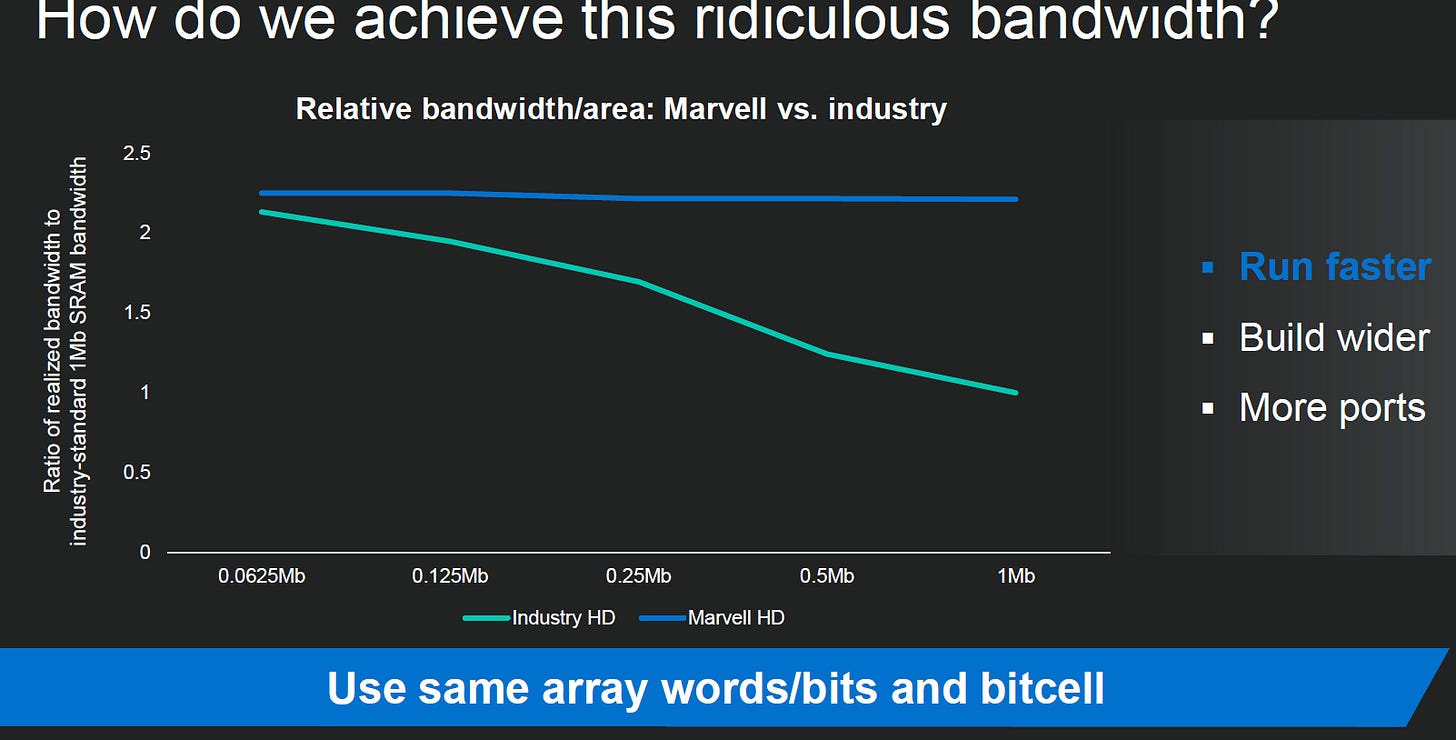

Marvell Dense / Custom SRAM 之所以能達到 17× 頻寬提升的三個主要來源，分別來自三種設計手法的疊加效應：
1️⃣ Run Faster（提升運作頻率）¶
Marvell 透過先進電路與路徑最佳化，讓 SRAM 陣列與外圍讀寫電路能在更高頻下穩定工作。
頻寬提升約2–2.5×。
使用相同 bitcell 與 array 結構，但強化 pipeline、I/O buffer 與時脈樹設計。
優化 bitline / wordline RC 延遲，使大容量 SRAM 不隨面積增大而顯著降速。
2️⃣ Build Wider（加寬存取位元寬度）¶
Marvell 採用更寬的資料路徑（bus width），在同一週期可讀寫更多資料字（words）。
頻寬再提升約3–4×。
相比一般 licensable SRAM 每次僅能傳輸 32–64 bit，Marvell macro 可達數百 bit。
利用 GAA 2 nm 製程高驅動能力，使大匯流排仍維持低功耗。
3️⃣ More Ports（多埠並行操作）¶
在高階應用（AI/XPU）中，Marvell 增加多個讀寫埠（multi-port），允許多資料流同時訪問。
頻寬再提升約2–3×。
多 port 架構使不同運算模組可並行存取 SRAM，不需 time-multiplex。
搭配區域化 bank 分割，維持低衝突率與高吞吐。
Marvell 的 17× 頻寬優勢來自三層並進的設計哲學——在相同面積下讓 SRAM跑得更快、資料通道更寬、同時可多路訪問。
這使其在 2 nm 節點成為業界頻寬密度最高的嵌入式記憶體之一
大廠如 Marvell、NVIDIA、AMD、Apple 等多採用自研dense SRAM macro，而非直接使用晶圓廠提供的standard SRAM compiler。主要原因在於標準 SRAM 著重通用性與製程良率，難以滿足高效能晶片的極端需求。
自研 SRAM 可針對晶片架構進行功耗、延遲與面積(PPA)最佳化，提升記憶體密度 20～40%，同時降低讀寫延遲與能耗。此外，大廠會加入特殊功能，如多埠存取、寬匯流排與區域快取分割，以支援 AI 訓練、HPC 或高速網通等特定應用。
另外，自研 SRAM 具跨製程重用性與差異化優勢，可在不同節點沿用同一 IP 架構，減少對 Foundry 的依賴。
2.3. AMD 3D V-Cache case¶
AMD 3D V-Cache是一種利用3D 垂直堆疊（3D Vertical stacking）技術的高密度 SRAM 快取架構。它將額外的L3 SRAM 快取晶片以TSV (Through-Silicon Via)與Hybrid Bonding技術堆疊在 CPU 運算晶片（CCD）上方，形成垂直擴充的快取層。
此設計可在不增加核心面積的情況下，大幅提升 L3 快取容量（例如 Ryzen 7000X3D 從 32 MB 擴充至 96 MB），降低資料存取延遲並提高命中率。
3D V-Cache 具備低功耗、高頻寬與高密度等優勢，特別適合遊戲、AI 推論與技術運算（HPC），讓 CPU 能更接近資料、減少外部 DDR 或 HBM 訪問需求。
AMD 3D V-Cache 著重提升 CPU 快取容量，以改善記憶體延遲與效能；
Marvell Dense SRAM 則聚焦於 2 nm 節點下的高密度與低功耗設計，成為 AI 與 資料中心晶片的關鍵 SRAM 解決方案。
3. HBM¶
3.1. 簡介¶
HBM（High Bandwidth Memory，高頻寬記憶體）是一種以3D 堆疊技術製成的高效能 DRAM，專為 GPU、AI 加速器與 HPC 晶片設計，用以突破傳統 DDR 記憶體頻寬不足的瓶頸(參考EP8. HBM technologies)
如圖所示，HBM 由多層Standard DRAM die（一般 DRAM 晶片）垂直堆疊，底部連接一層Custom base die，內含TSV（Through-Silicon Via，矽穿孔導通）與微凸塊（micro-bump）結構，將各層 DRAM 與邏輯層高速連接。整體再與主晶片（如 GPU 或 AI SoC）透過2.5D 矽中介層（interposer）相連。
HBM 具有極高頻寬（目前 HBM3E 可達 1 TB/s 以上）、低功耗與緊密封裝的優勢，但製造成本高、散熱挑戰大。
在現代 AI 系統中，HBM 是主要的「工作記憶體」，搭配 on-die SRAM 共同支撐模型參數、激活值與梯度的高速傳輸。
3.2. Custom HBM¶
Marvell Custom HBM是針對 AI 與資料中心應用重新設計的高頻寬記憶體架構，結合客製化 base die與AI 專用 D2D 互連（Die-to-Die PHY），以取代傳統 HBM–GPU 之間的標準介面。
如圖所示，Marvell 將HBM Memory Controller下移至邏輯基板（logic base die），並以D2D PHY直接連接運算核心，使資料傳輸更短、更高速，同時降低功耗與延遲。此設計同時整合RAS（可靠度、可用性、可維修性）、Telemetry（即時監測）與QoS（服務品質）等模組，以提升資料完整性與系統可觀測性。
整體而言，Custom HBM 不只是記憶體堆疊，而是將記憶體控制、協定、與高速互連電路整合到邏輯層的新一代封裝記憶體架構，具備更高的頻寬密度、更低延遲，特別適用於大型 AI 加速器與可擴充計算平台。
在傳統 HBM 中，整個堆疊（包含HBM Core Die與底部的Standard Logic Base Die）均由記憶體廠（如 Samsung、SK hynix、Micron）製造；GPU 或加速器僅透過 2.5D interposer 與其連接。
然而在Custom HBM 架構中，HBM Logic Base Die（邏輯基板）由 Foundry（如 TSMC）負責製造，並依客戶（如 NVIDIA、AMD、Marvell）需求客製化。這層邏輯基板可整合：
HBM Memory Controller、D2D PHY、QoS/RAS Telemetry；
甚至可加入部分AI 協同運算或資料搬移邏輯；
與 GPU/AI Chip 採同一製程節點（如 TSMC 5nm / 3nm / 2nm）以提升介面速度與能效。
此變革使 HBM 從「記憶體產品」轉為「系統共設計元件」，由 TSMC 扮演關鍵角色，整合HBM + GPU/AI Die + Interposer成為統一封裝平台。
其影響包括：
Foundry 主導權上升：TSMC 不僅製造 GPU，也製作 HBM 邏輯層，掌握整體信號完整性與功耗優化。
記憶體廠角色弱化：僅負責 DRAM core die 生產，無法完全控制整體模組。
系統整合度與頻寬提升：邏輯層與 GPU 採同製程，能支援更高頻 D2D 連線與更低延遲
總結來說，Custom HBM 將邏輯層設計權轉向 Foundry（TSMC），形成 GPU 與記憶體「共設計、共封裝」的新生態，是下一代 AI 與 HPC 記憶體整合的核心趨勢。
3.3. Cost Issue¶
HBM（高頻寬記憶體）在 GPU 總物料成本（BoM）中的占比快速上升趨勢。
從 NVIDIA 各代晶片可見：
A100 (80 GB)時代，HBM 佔整體成本約39%；
H100降至35%，主要因封裝與製程成本占比提升；
H200 (HBM3E)則上升至50%；
GB200 (NVL72)提升至51%；
GB300 (Rubin NVL72)預估將高達61%。
這代表在最新 AI 加速器中，HBM 已成為單一成本最高的元件，其價格隨容量（80 GB → 192 GB → 288 GB）與頻寬（3.0 Tb/s → 8 Tb/s）急遽上升。
隨著 AI 模型參數規模與記憶體頻寬需求持續增長，HBM 成本將主導整體 GPU 經濟性，推動產業發展出Custom HBM Base Die、Chiplet DRAM Controller等方案，以降低功耗並提升效能成本比
3.4. Nvidia Rubin CPX w/o using HBM¶

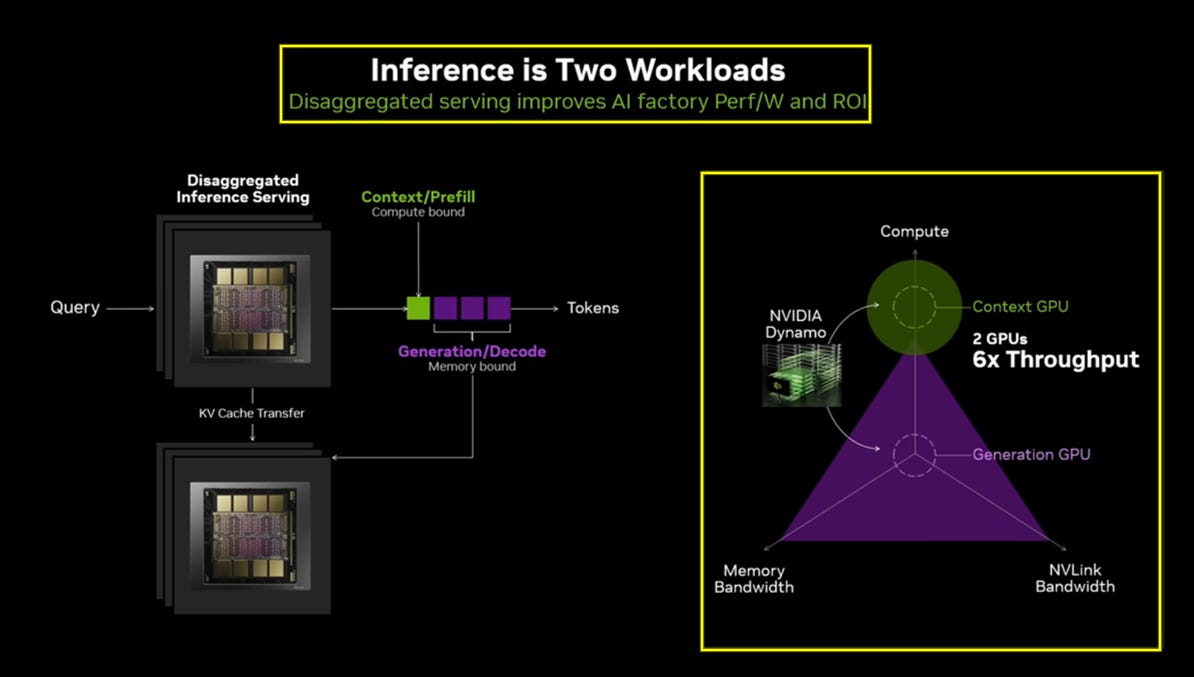

LLM 推論分為兩階段：¶
Context / Prefill：輸入長序列時的運算階段，屬Compute-bound。
Generation / Decode：逐 token 生成階段，屬Memory-bound。
過去這兩個階段都由同一顆 GPU 負責，導致：
Compute 資源閒置於記憶體受限階段；
HBM 成本高但利用率不均；
整體功耗與效能效率下降
CPX 的設計目的：¶
將運算密集與記憶體密集分離（Disaggregated Inference）：
由 CPX 處理前段運算（Prefill），
由 GB300 處理生成（Decode）。
降低 HBM 成本：
CPX 改採 外接 GDDR7（128 GB），省去 HBM 堆疊與封裝成本。
提升能源效率與效能利用率：
讓每顆 GPU 針對專屬任務最佳化，提升Perf/W。
改善資料中心 ROI 與可擴展性：
Context GPU 可重複利用於多模型前置運算，整體吞吐量提升最高達6×
CPX 的誕生是為了將 LLM 推論拆解成「運算」與「記憶體」兩個子任務，藉由專用 GPU（CPX + GB300）協作，實現更高效率、更低成本的 AI 推論架構。
4. High Capacity Memory¶
4.1. DRAM簡介¶
DRAM（Dynamic Random Access Memory）是一種利用一個電晶體（Transistor）與一個電容（Capacitor）組成的基本儲存單元。每個 cell 只能儲存 1 個位元（bit），即「1」或「0」。
電容（Capacitor）：用來儲存電荷，形狀為柱狀結構，是實際的資料儲存節點（storage node）。有電荷代表「1」，無電荷代表「0」。
電晶體（Transistor, Access Device）：作為開關控制電荷進出電容。當控制閘（Control Gate）導通時，電荷可經由位線（Digit Line）進出。
字線（Word Line）：控制電晶體的開關（ON/OFF）。
位線（Bit Line / Digit Line）：提供電荷傳輸路徑，用於讀取或寫入資料。
整體運作¶
當字線打開時，電晶體導通，位線可將電荷注入或取出電容；字線關閉時，電容中的電荷即被「封存」，代表儲存的位元值。
由於電容中的電荷會隨時間流失，因此 DRAM 需定期「重整（refresh）」以維持資料正確性。
DRAM 技術從 2D 向 3D 演進的路線圖¶
發展階段¶
技術重點¶
電容材料：由 ZrAlHfO → HfZrO 抗鐵電材料。
Word Line：改為低電阻金屬。
周邊電路：從 HKMG CMOS → FinFET。
封裝：導入Hybrid Bonding，支援 HBM4/5/6
趨勢總結¶
DRAM 正從平面（6F²）縮小至垂直（4F²），最終邁向3D 堆疊，
以提升密度、速度與能效，支撐 AI 與高頻寬記憶體（HBM）需求
4.2. DRAM access¶

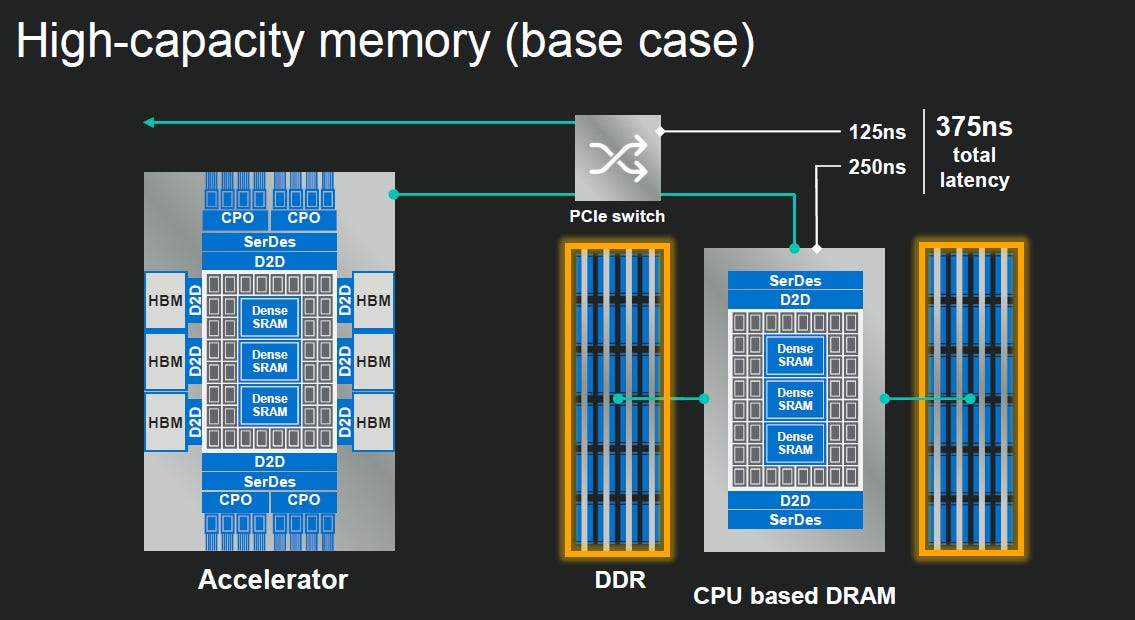

傳統 CPU-based DRAM 架構（Base Case）:¶
架構特點：¶
Accelerator（加速器）透過PCIe switch間接連接到 CPU，再由 CPU 控制外部 DDR。
整條路徑包含：
Accelerator → PCIe switch（125 ns）
PCIe switch → CPU + DDR（250 ns）
總延遲：約375ns
缺點：¶
經過PCIe 協定 + CPU 協調 + 多層 SerDes hop，導致高延遲。
資料流量須穿越 CPU，增加瓶頸與功耗。
不利於 AI/加速器的直接記憶體擴展需求。
Marvell Expander-based DRAM 架構（Expansion Case）¶
架構特點：¶
Accelerator 直接連接Expander-based DRAM，中間無需經過 CPU 或 PCIe switch。
Expander 晶片內建SerDes + Dense SRAM + 控制邏輯，可將 DRAM bus 封包化、校驗化並進行管理。
總延遲降至約 135 ns（縮短約 2.8 倍）
優點：¶
消除PCIe 協定 + CPU 協調，縮短傳輸路徑。
降低協定封裝與 coherency 負擔。
可讓加速器（如 GPU、TPU、NPU）直接存取大容量 DRAM。
更適合 AI 推理與大模型訓練中需要大記憶體池(Memory Pool)的場景。
延遲比較表¶
Marvell 的Expander-based DRAM透過移除 CPU 與 PCIe 層級，提供更低延遲、更高效率的記憶體擴充架構。這種設計特別適合AI Accelerator 直接訪問外部 DRAM的應用，可大幅提升記憶體容量與反應速度
Marvell Structera¶
Structera X ＝ 記憶體擴展； Structera A ＝ 記憶體擴展 + 運算融合
5. Summary¶

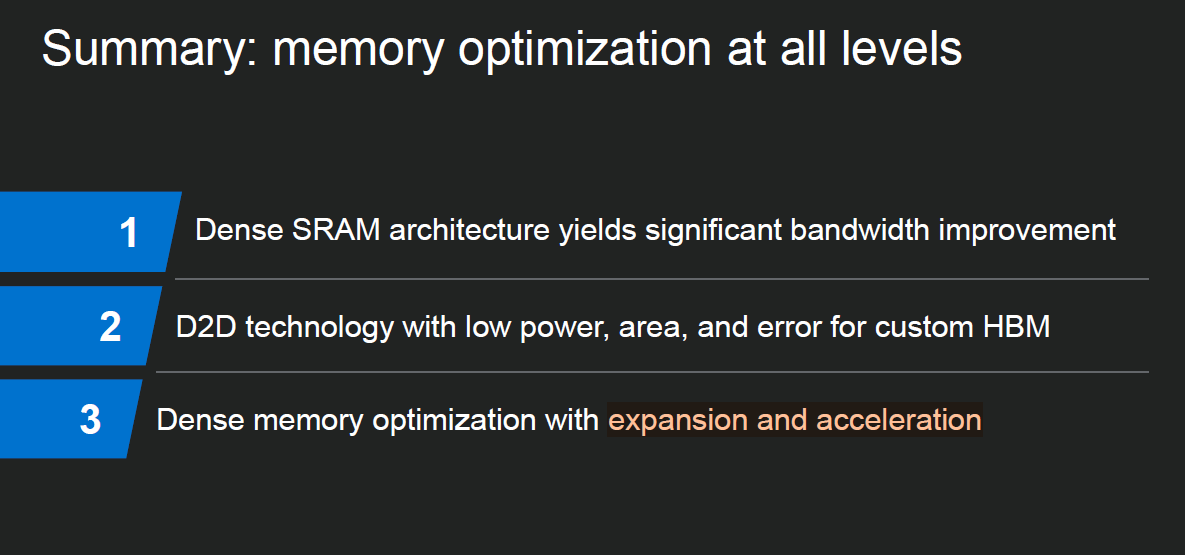

Marvell 的記憶體策略涵蓋SRAM 密度提升、D2D 互連優化的HBM、DRAM 擴展架構三層面，目標是打造一個兼具高頻寬、高容量、低延遲的整合式記憶體生態，用於 AI/HPC 系統的全域加速。
6. 補充資料¶
6.1. Nvidia 策略¶
2025平安夜的大消息: Nvidia 願意花 200 億美元去授權 Groq 技術並挖角其團隊，
這是Inference產品線的戰略性擴展（Strategic Expansion)。Nvidia 這一步看作是從「單一 GPU 打天下」轉向「針對不同推論場景的專用化分工」。
Nvidia 過去的邏輯是：「我的 GPU 最強，不管你是要訓練還是推論，都買我的 GPU 就對了。」 但現在，隨著 Agentic AI（代理人 AI）和 Real-time（即時）需求的出現，Nvidia 意識到光靠通用 GPU 架構（即使是降規的CPX）無法通吃所有市場，必須把產品線切得更細。

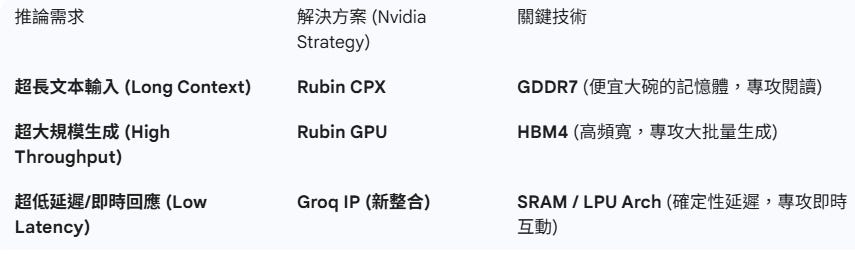

這筆交易確立了 Nvidia 未來在Inference（推論）市場的三大支柱，每一根支柱都針對不同的物理瓶頸：
為什麼這被視為「擴展」而非「取代」？
補足「物理上的短板」¶
Nvidia 的 GPU 架構（SIMT, Single Instruction Multiple Threads）天生是為了「並行處理（Parallelism）」設計的，這讓它在處理大量數據（Throughput）時無敵。 但是，AI 生成文字（Decode）是一個「序列過程（Sequential Process）」——你必須等上一個字出來，才能算下一個字。
GPU 的痛點：為了維持高效率，GPU 必須湊齊一大批使用者（Batching）才開始算。這就像公車，要等人坐滿才發車，導致單個使用者的等待時間（Latency）變長。
Groq 的優勢：SRAM 架構就像專屬電梯，來一個人就運一個人，完全不需要 Batching。這是架構層面的差異，Nvidia 無法透過軟體優化完全解決，只能透過「買下這種架構」來擴展產品線。
應對 “Agentic AI” (代理人 AI) 的崛起¶
這是最關鍵的市場變數。未來的 AI 不只是陪你聊天，而是要幫你「辦事」（訂票、比價、寫程式、部署）。
一個任務可能包含10 次以上的內部推理循環（思考 -> 搜索 -> 驗證 -> 再思考 -> 輸出）。
如果每一步都慢 500 毫秒，10 步就會慢 5 秒，使用者體驗會崩潰。
這時候，Groq 這種「零延遲」技術就從「奢侈品」變成了「必需品」。Nvidia 買下它是為了鎖定這個高階 Agent 市場。
防禦性擴展¶
如果 Nvidia 不買，Groq 的技術（SRAM-based AI）可能會被 Google (TPU 團隊原本就跟 Groq 有淵源) 或 Meta 買走。一旦這些巨頭掌握了比 GPU 更適合做即時推論的技術，Nvidia 的護城河就會出現裂縫。 透過這 200 億美元，Nvidia 直接把這個潛在的「顛覆者」變成了自己的「新產品線」。
總結¶
Nvidia 不再試圖用一種架構解決所有問題。
CPX是向下擴展，用便宜的GDDR7去吃量大、對延遲不敏感的「閱讀理解」市場。
Groq 技術是向側邊擴展，用昂貴的SRAM去吃對價格不敏感、但對速度要求極致的「即時互動」市場。
這讓 Nvidia 從單純的「賣鏟子（GPU）的人」，變成了「擁有全套工程器械（從怪手到精密電鑽）」的壟斷者。
6.2. Memory 對應¶
本次報告提到的SRAM、HBM、DDR 三層架構，完全對應了 Nvidia 現在把產品線拆分成Groq (LPU)、Rubin GPU、Rubin CPX的底層邏輯:
SRAM 層：極致速度，寸土寸金¶
技術點：
SRAM 位於晶片內部（On-die），擁有最低延遲（數 ns）和最高頻寬（數十 TB/s），但容量極小且昂貴 。
Marvell 正在開發Dense SRAM，透過先進製程（2nm GAA）和設計優化（Run Faster, Build Wider），試圖在有限面積下提升頻寬密度達 17 倍 。
對應戰略 (Groq / Nvidia LPU)：
這解釋了Groq的技術路線。Groq 就是把這種昂貴的 SRAM 鋪滿整個晶片。
文件提到 SRAM 負責「即時計算快取」，這正是 Groq 擅長的Decode 階段（逐字生成），因為生成文字需要極低的延遲，不能等待外部記憶體。
HBM 層：吞吐量之王，AI 的工作馬¶
技術點：
HBM 是訓練大型模型的主要「工作記憶體」，透過 2.5D CoWoS 封裝，頻寬高（>1TB/s）但延遲比 SRAM 高 。
文件特別提到Custom HBM的趨勢：將記憶體控制器移到 Logic Base Die，由台積電（Foundry）製造，這讓 GPU 和記憶體結合得更緊密 。
對應戰略 (Rubin GPU)：
這對應Nvidia 的旗艦 GPU（如 B100/Rubin）。
這是拿來做High Throughput（高吞吐量）任務的，例如訓練（Training）或者多人同時使用的 ChatGPT 服務。HBM 雖然貴，但比 SRAM 便宜多了，是目前的甜蜜點
DDR/GDDR 層：容量換成本，CPX 的戰場¶
技術點：
DDR 位於外部，容量最大（數 TB），但延遲最高（百 ns 以上），頻寬最低 。
關鍵佐證：Nvidia Rubin CPX採用128GB GDDR7而非 HBM，目的是為了降低成本 。
Disaggregated Inference（分離式推論）的概念：把Compute-bound的 Context/Prefill 階段交給 CPX（GDDR），把Memory-bound的 Generation 階段交給 GPU（HBM） 。
對應戰略 (Rubin CPX)：
CPX是為了「省錢」和「處理長文本閱讀（Prefill）」。因為讀書（Prefill）是一次讀進去，對頻寬延遲不敏感，用便宜的GDDR7就夠了。
總結¶
記憶體階層（Memory Hierarchy）決定 AI 系統架構
Groq (SRAM):解決文件提到的Latency瓶頸（比較了 375ns vs 135ns 的延遲差異，SRAM 會更低）。
Rubin GPU (HBM):解決Bandwidth瓶頸（Memory Wall 的核心問題）。
Rubin CPX (GDDR):解決Capacity/Cost瓶頸（HBM 佔 BoM 成本已高達 61% 的問題
