EP16. Scale-up網路架構¶
Sep 18, 2025
AMD專家Darrin Vallis在HotChips 2025介紹Scale-up網路架構，摘要他的報告分享, 歡迎討論。
1. AI/ML 網路¶

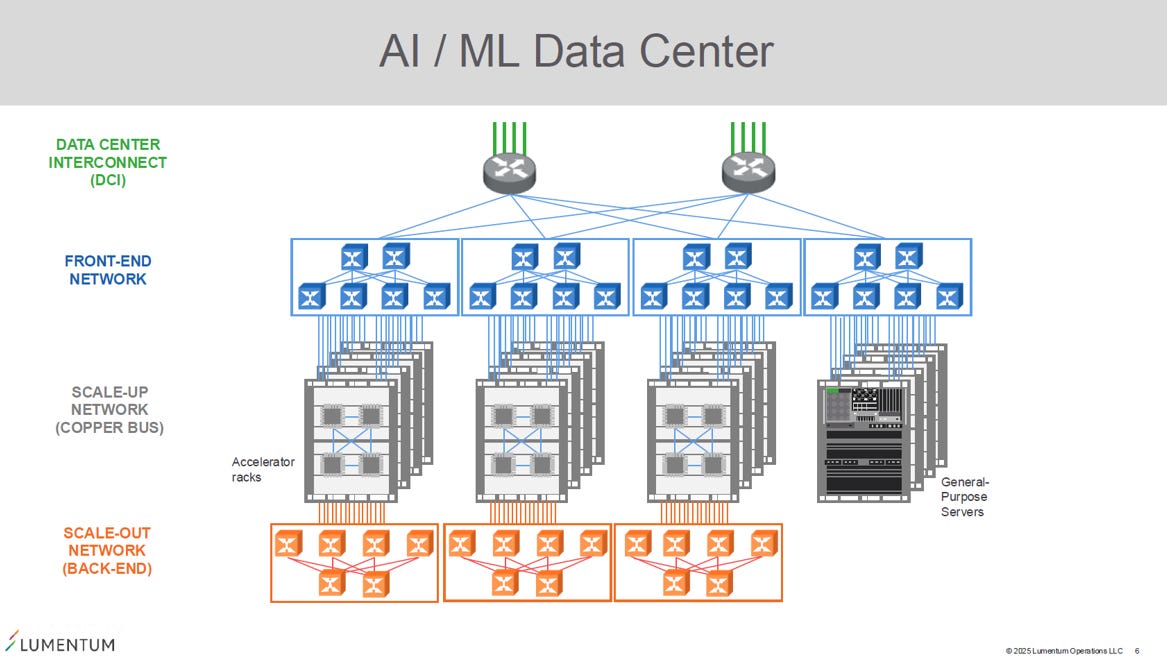

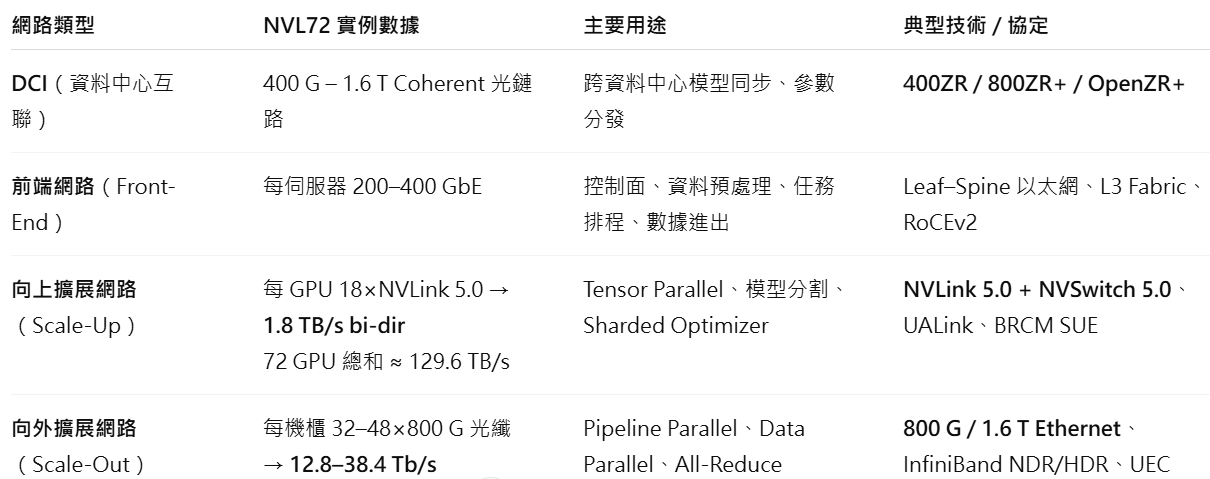

典型 AI / ML 資料中心的三層網路結構，包含前端（Front-End）、向上擴展（Scale-Up）與向外擴展（Scale-Out）網路:
資料中心互聯（DCI）¶
功能：連接不同資料中心，用於分散式訓練、模型備份、推理結果彙整
速率：典型採用 400G/800G Coherent
延遲需求：不是最關鍵，通常容忍毫秒級延遲
典型協定: 400ZR / 800ZR+ / OpenZR+

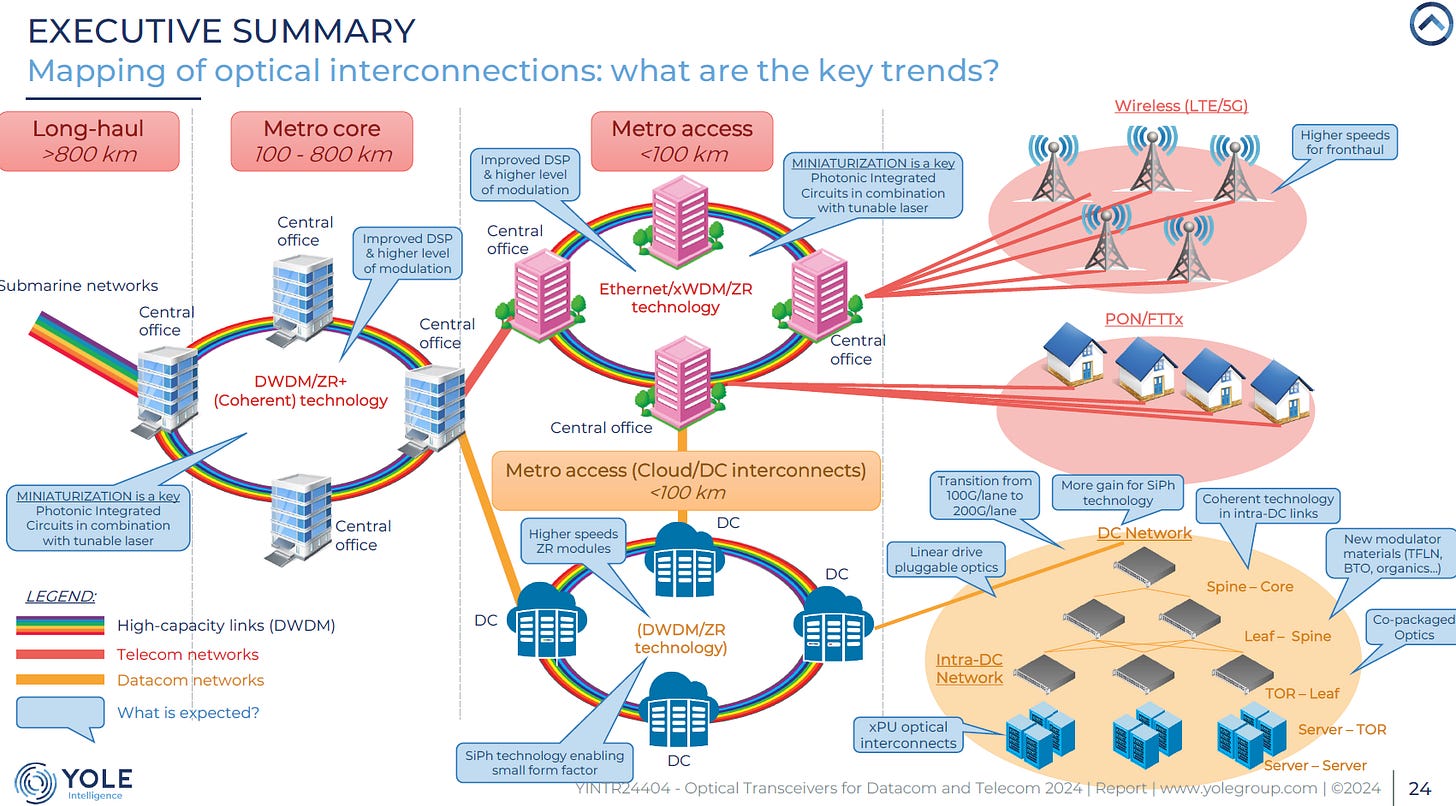

參考Yole的經典光通訊網路架構圖:
前端網路（Front-End Network）¶
用途：控制流量、任務分配、資料預處理
NVL72規模下速率：
每台通用伺服器通常配備2× 100/200/400GbE
整體前端網路僅佔總流量的 1–10%
拓撲：Leaf-Spine 架構（L3 Fabric），以太網為主
典型協定: Leaf–Spine 以太網
向上擴展網路（Scale-Up Network）¶
用途：機櫃內 GPU-to-GPU 通訊，用於 tensor parallel
NVL72 配置：
72 顆 GPU → 透過 18 個 NVSwitch 互連
每顆 GPU 連接 18 條 NVLink，每條 NVLink 5.0 有兩條 200 Gb/s lanes構成
單 GPU ↔ NVSwitch 總頻寬 = 18 × 2 × 200 Gb/s × 2( bi-dir) ≈ 14.4 Tb/s = 1.8TB/s(bi-dir)
延遲：小於300 ns，遠低於以太網
典型協定:NVLink、UALink、BRCM SUE
向外擴展網路（Scale-Out Network,Back-End）¶
用途：跨機櫃 GPU-to-GPU 通訊，用於梯度同步、Pipeline Parallel、MoE gating
NVL72 規模下速率：
每機櫃提供32–48 個 400G/800G 光纖鏈路→ 對應多達12.8–38.4 Tb/saggregate bandwidth
需要確保高 bisection bandwidth，以防 All-Reduce 被網路瓶頸拖慢
典型協定: InfiniBand、UEC(Ultra Ethernet Consortium)
Broadcom 將Backend定義為Scale-Up + Scale-Out的總和，不只包含跨機櫃以太網/IB/UEC，還納入機櫃內 NVLink、UALink、SUE 等互連，強調整個GPU-to-GPU fabric都屬於Backend。
傳統定義Backend = Scale-Out，這樣更清楚，避免把 Scale-Up 混在一起誤解。
More Explanation¶
下方的 SCALE-UP FABRIC
GPU ↔ GPU 直接用N 條專用高速 lanes相連
代表NVLink _NVSwitch / UALink / SUE _Tomahawk Ultra這類機櫃內低延遲互連
用於Tensor Parallel、Pipeline Parallel（機櫃內）
上方的 SCALE-OUT NETWORK
每顆 GPU 經由 NIC 出去，連到大規模交換網（Clos, Leaf-Spine, Fat-Tree）
代表Ethernet (RoCEv2, UEC)或InfiniBand
用於Data Parallel、Pipeline Parallel（跨機櫃）
FE NIC（右邊）
連到前端網路（Front-End），處理控制面、資料載入

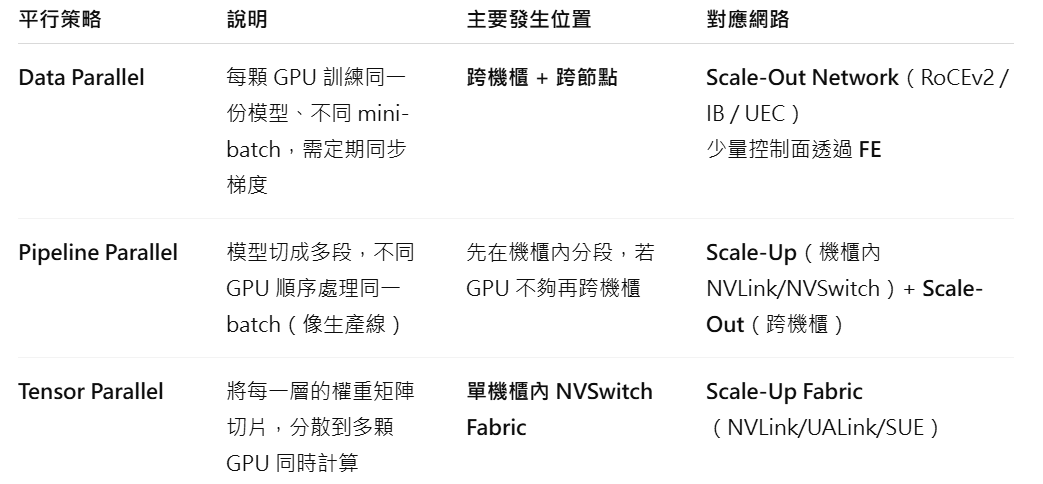

三種平行策略與網路對應關係¶
關於這三個平行策略，請參考EP15.

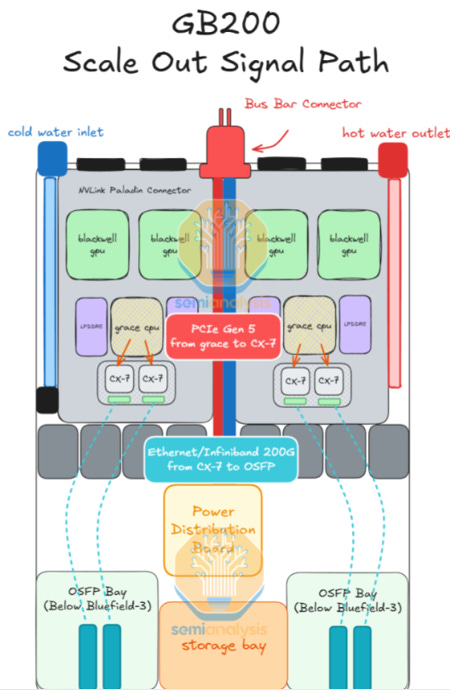

這圖中GPU經由NIC接到Scale out network。 但NVIDIA 的實際設計是GPU → CPU → NIC → Scale-Out，而不是 GPU 直連 NIC。

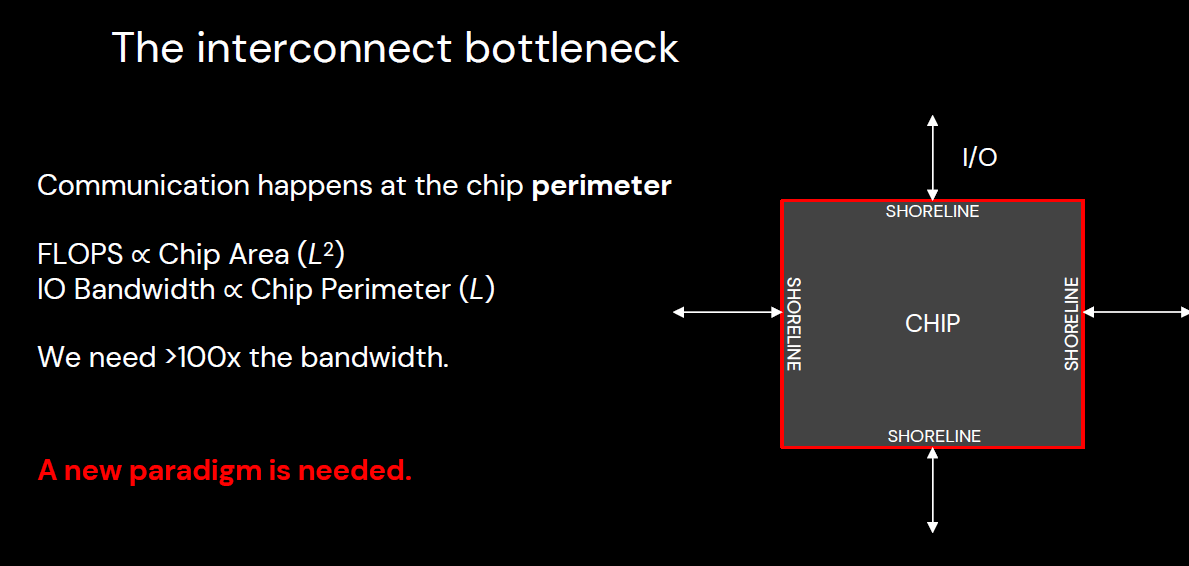

NVIDIA 不讓 GPU 直連 NIC，主要是因為 GPU的shoreline 資源有限，優先留給 HBM 和 NVLink；相比 Intel Gaudi 等「GPU+NIC 一體化」設計，NVIDIA 更重視 Scale-Up 帶寬，將 Scale-Out 流量交給 CPU+NIC 處理，再用軟體（NCCL、GPUDirect）降低 overhead。
2. Scale-up Topology¶
設計原則: 盡可能保持單層(1 hop)，減少延遲→ 保證 Tensor Parallel 和 Local All-Reduce 的效率最大化
2.1 Switch Radix¶
Radix = 一顆交換器（switch 或 NVSwitch）的可用埠數
Switch 的「連接能力」，越高代表單顆 switch 可以同時接更多裝置或提供更寬的總頻寬。

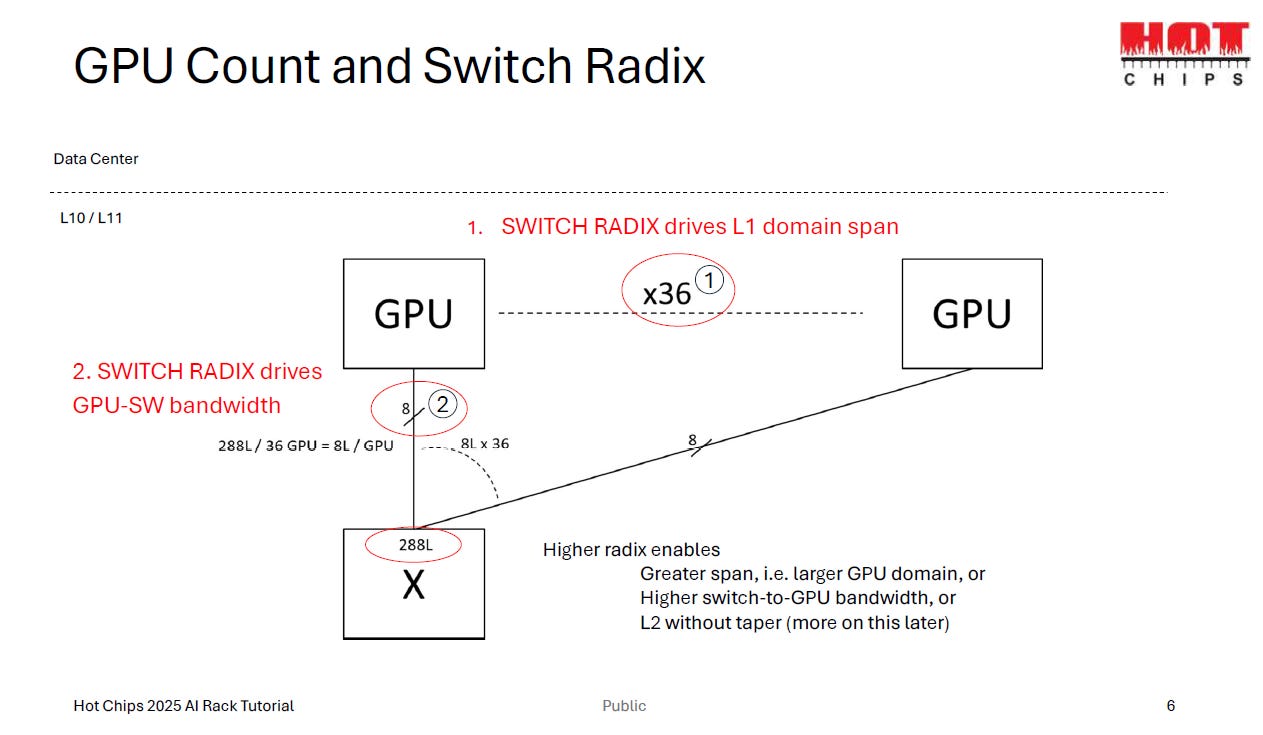

Switch Radix 決定 L1 Domain 規模¶
Radix = switch 上可用的總連接埠數
如果 switch 有288條lanes，可以接288 ÷ 每 GPU 使用的 lanes 數 = 可支援的 GPU 數
圖中例子：每 GPU 8 lanes → 288 ÷ 8 =36 顆 GPU
Radix/Lanes 越多，單層可容納的 GPU 越多，可以避免多 hop，減少延遲
Switch Radix 決定單 GPU ↔ Switch 的頻寬¶
288L 分給 36 GPU → 每顆 GPU 得到 8 Lanes
如果要每顆 GPU 有更多帶寬，需要更高 Radix 或更多 Lanes
高 Radix 的好處¶
Greater span：可以形成更大的 L1 domain（更多 GPU 在同一 switch fabric）
Higher per-GPU bandwidth：可以給更多頻寬
可避免 L2 switch / taper：保持 flat fabric、單 hop，延遲最低
高 Radix = 大規模單層 GPU 全互連 + 更高 GPU-to-Switch 頻寬 → 減少 hop 數、降低延遲，是 Scale-Up Fabric 最核心的設計目標。

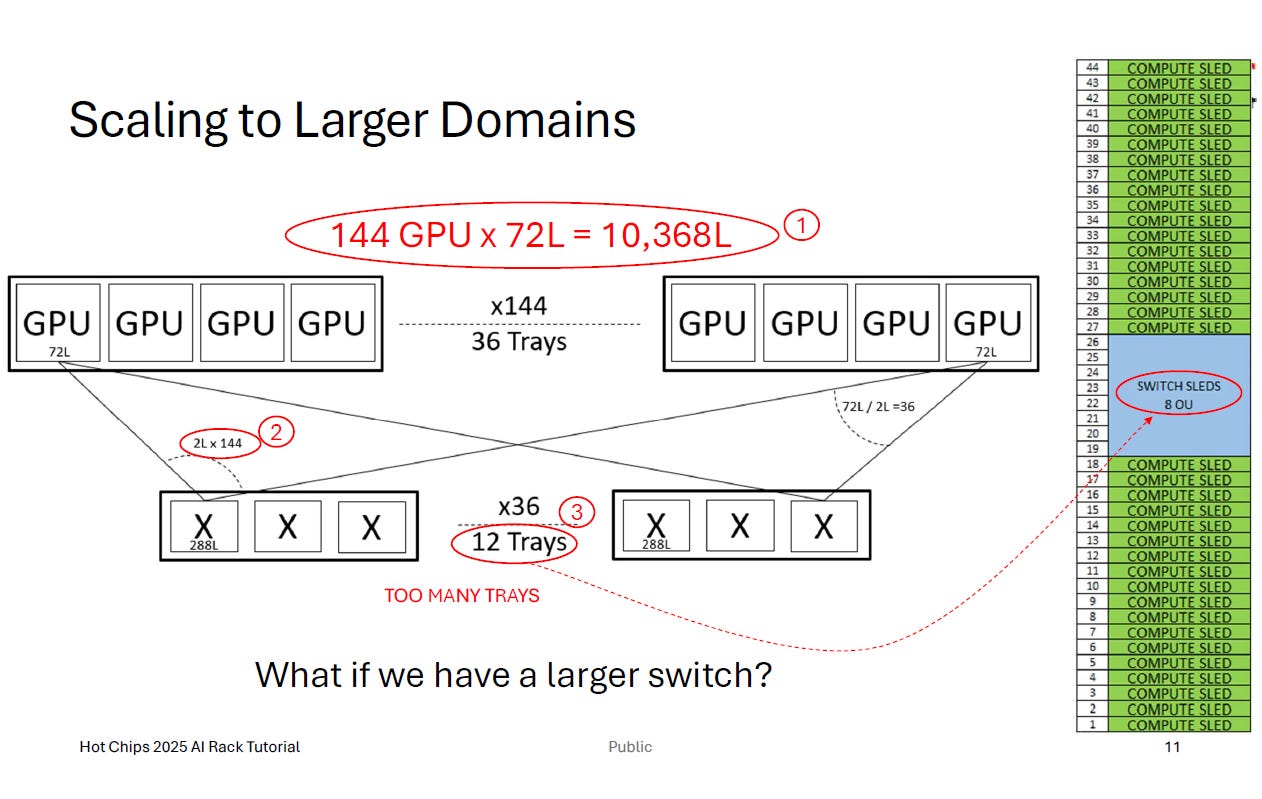

2.2 Scale-up for larger domains(144 GPUs)¶
GPU 端需求¶
144 GPU × 72 lanes =10,368 lanes
表示要支援 144 GPU 全互連，就必須提供這麼多 lanes 的 switch capacity
Switch 端配置¶
每顆Switch = 288 lanes→ 可提供 288 ÷ 2 = 144 ports（假設每 port x2 lane）
要接滿 144 GPU，需要 144 GPU × (72 ÷ 2) port = 5,184 ports
所以需要的 switch 數量 = 5,184 ÷ 144 =36 顆 switch
實際問題¶
36 顆 switch =12個 switch trays（每 tray 裝 3 顆 switch）
結果整個 rack 裡要塞12個 tray 只放 switch →太多 tray、占用太多高度 (OU)
右邊圖示意：只有第 19~26 OU 是 switch，其他全是 GPU compute sled。8OU < 12OU，沒有多餘的空間。

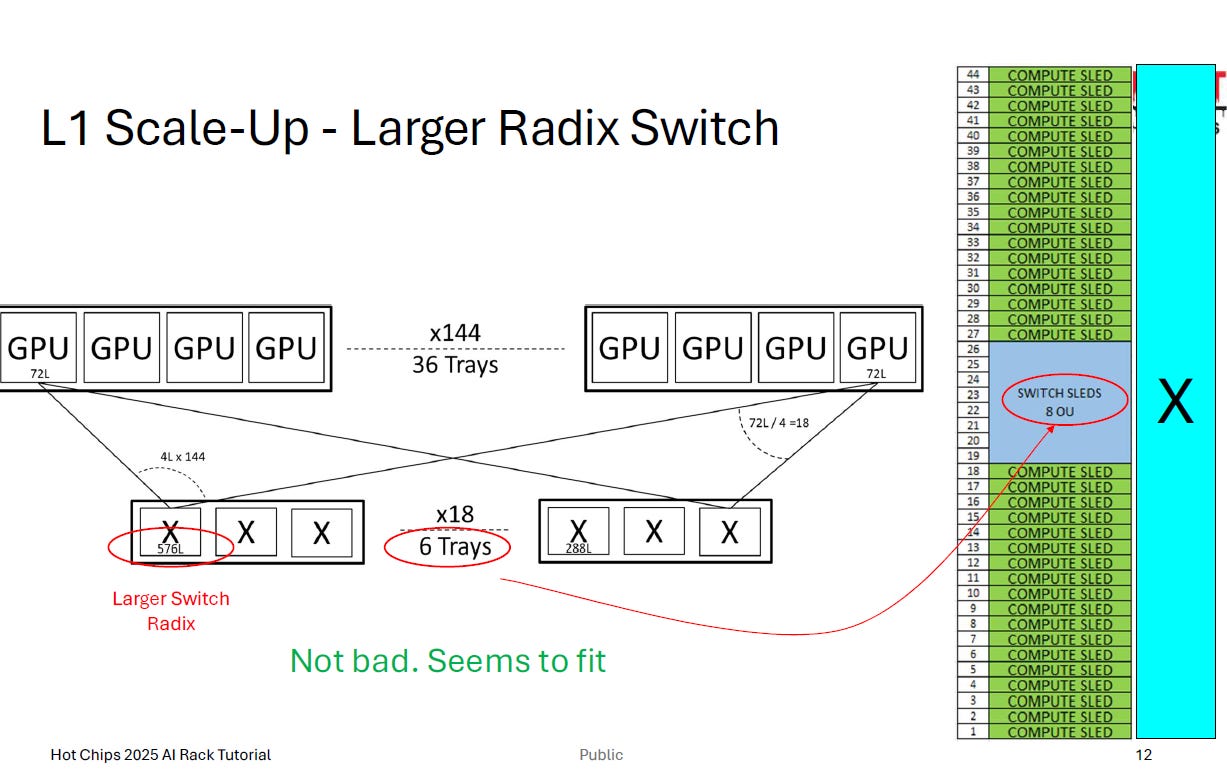

更高 radix 的 switch¶
Switch = 576 lanes¶
需求：144 GPU × 72 lanes/GPU =10,368 lanes（要做單層 full-mesh）
供給：每顆 switch 提供576 lanes⇒ 需要的 switch 數 = 10,368 / 576 =18 顆
配線分攤：每顆 GPU 的 72 lanes 會平均分到 18 顆 switch ⇒每 GPU 對每顆 switch 用 4 lanes
實體佈局：若每個 tray 放 3 顆 switch ⇒ 18 / 3 =6 個 switch trays（前例 12 trays 減半）。
意義：Radix 加倍（288L → 576L）＝所需 switch/托盤數減半 →機櫃空間、佈線體積、功耗/散熱與成本都降，仍維持單層（1-hop）non-blocking。
576L 高 Radix switch 讓 144-GPU 的 L1 domain 用 18 顆 switch、6 個 trays 就能完成，而且每 GPU 對每顆 switch 只需 4 lanes
如果這顆 576L switch 每 lane 都跑 200 Gb/s，它能提供115.2 Tb/s 單向吞吐量，230.4 Tb/s 全雙工吞吐量，足以支撐 144 GPU 的 full-mesh L1 domain。
實際問題¶
高 Radix switch 雖然減少了 switch tray 數量，但總 lanes 依舊龐大→ 布線、連接器、信號完整性、功耗散熱都是巨大的系統級挑戰。

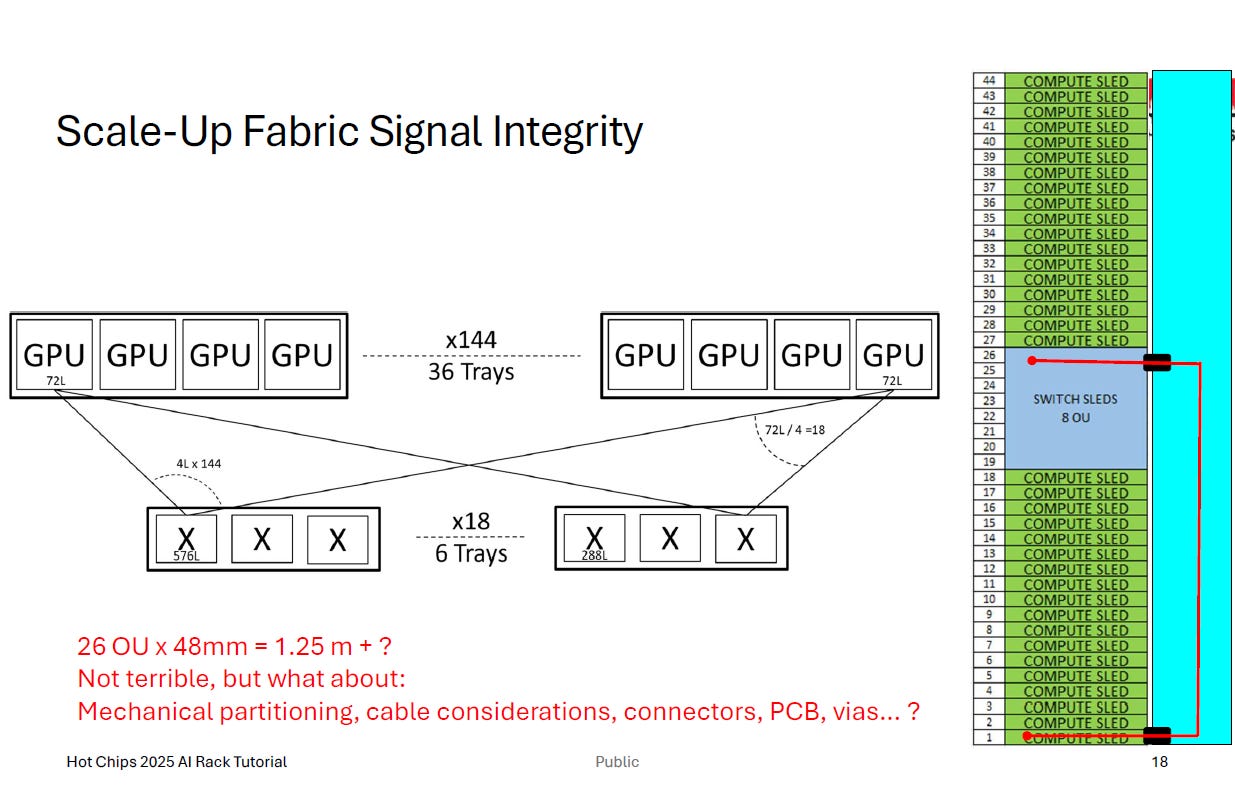

2.3 Signal Integrity 問題¶
距離計算¶
右下角紅字：
26OU×48mm≈1.25m
也就是從機櫃上方的 GPU sled 拉到 switch sled，單向距離超過1.2公尺
對於 200 Gb/s PAM4、28–30 dB 通道 budget，非常接近極限
Mechanical Partitioning：GPU sled、switch sled 分得很開，走線需跨 tray
Cable Considerations：1.25 m 以上可能要用高級 twinax
Connectors / PCB Loss / Vias：每個接插件、via、彎折都增加插入損耗
可能需要 Retimer：但 retimer 帶來功耗、熱、成本
設計取捨
雖然從計算看來距離「還不算太可怕」，但當 lanes 達到上萬條，任何 SI margin 不足都會造成大規模 BER 上升
越多 retimer = 越多功耗與散熱需求，降低系統效率
Channel 損耗預算¶
PCB Loss
212 G PAM4：1.27 dB/in
224 G PAM4：1.4 dB/in
每顆 via ≈ 1.5 dB → 多層板設計要非常小心避免過多 via
12 inch PCB trace → 15.24 dB 損耗(212G PAM4)
Copper (Twinax) Loss
27 AWG twinax：約 8.875 dB/m（0.23 dB/in）
2 m copper cable → 17.75 dB 損耗
如果用更細線徑 (30–32 AWG)，損耗更大（11.6–13.4 dB/m）
Connectors
每個 connector 損耗 < 1 dB 到數 dB，不同供應商差異很大
多級連接器鏈路損耗可高達 10 dB 級別
示意鏈路
GPU → PCB → Connector → 2 m twinax → Connector → Retimer → Switch
僅 PCB + cable 就已經消耗 > 33 dB
再加上 connector 損耗、margin，很可能超過 35 dB
設計原則
224 G PAM4 的 loss budget 僅 30–32 dB，這條鏈路已經非常吃緊
高 Radix、大 domain 設計下幾乎必須使用retimer
Retimer 雖解決 SI，但增加功耗、成本、熱設計 → 系統設計必須做取捨

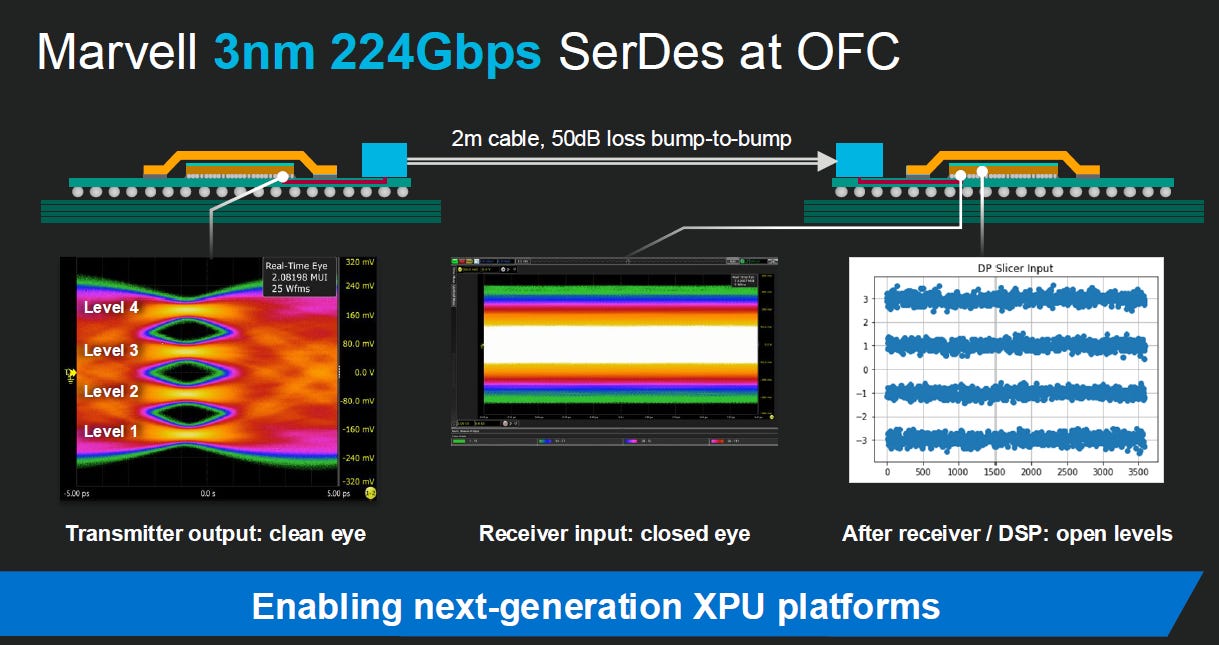

Marvell’s excellent design¶
Marvell’s Demo顯示2 m cable、50 dB bump-to-bump IL仍能開眼，這比 CEI-224G-MR spec (~30 dB) 高出許多 → 顯示 DSP margin 大，設計優秀。
3. More than L1¶
3.1 L2 Scale-Up 架構說明¶
如果GPU的數目超過L1 Switch的容量，要達到All to All的互聯，必須要用L2 架構。
L1 Local Domain 架構:¶
組成:
每個 L1 domain 由36 顆 GPU + 18 顆 switch組成
每顆 GPU 提供72 條 lanes，總計2,592 lanes連接到 L1 switch 群組
每顆 switch 具備288 lanes，18 顆 switch 形成封閉網狀拓撲，確保 GPU 之間能全互連（all-to-all）。
Port 使用分配:
約一半 ports 用於連接 GPU（形成域內互聯）
另一半 ports 預留，專門用於對外連接 L2 switch
這樣做確保日後能透過 L2 層級把多個 domain 串接成更大規模的系統
L2 Switch 層的引入:¶
當系統規模超過單一 L1 domain 容量時，需要用L2 switch 層把多個 L1 domain 串接起來，形成更大規模的全互聯
新增連線
每個 L1 domain 釋出2,592 lanes接到 L2。
四個 L1 domain 需要合計10,368 lanes連到 L2 switch。
新增 switch
必須建置36 顆 L2 switch（每顆 288 lanes）來承接所有連線
這等於在原本 L1 switch 數量基礎上，再增加一倍以上的 switch 總量
設計挑戰與成本:¶
核心結論:¶
可擴展性：L2 層可以突破單一 L1 domain 的規模限制，支撐更大叢集
代價高昂：Switch 數量 ×3、Lanes ×2，功耗、散熱、SI、延遲全都惡化
設計取捨：L2 scale-up 雖然可行，但不如單一大型 L1 domain 高效，除非規模必須超過 L1 容量，才值得採用。

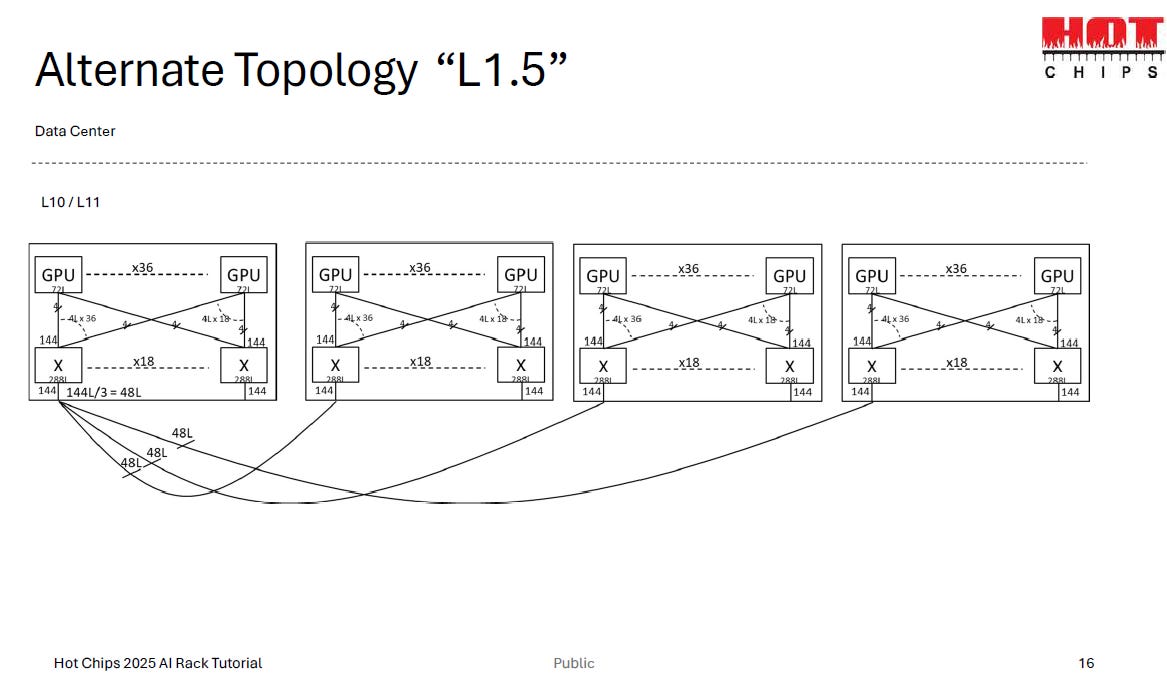

3.2 L1.5 Scale-Up 架構說明¶
L1.5 拓撲（Mesh of Domains）¶
設計背景
當系統需要超過單一 L1 domain（18 switch + 36 GPU）的規模時，有兩個選項：
傳統 L2 Scale-Up：在 L1 之上加一整層 L2 switch，形成分層網路
L1.5 拓撲：把多個 L1 domain 直接用 point-to-point 互連，形成扁平化的「mesh of domains」
L1.5 被提出作為折衷方案，減少 L2 switch 層數與額外硬體數量
架構說明
L1 switch port 分配
每顆 L1 switch 有144 條 lanes對外可用。
這 144 lanes被平均切成 3 組，每組 48 lanes
每一組分別連接到不同的其他 L1 domain，因此：
每個 L1 switch 都直接與3 個相鄰 domain建立 point-to-point 連結。
形成mesh 拓撲，而非集中到單一 L2 switch。

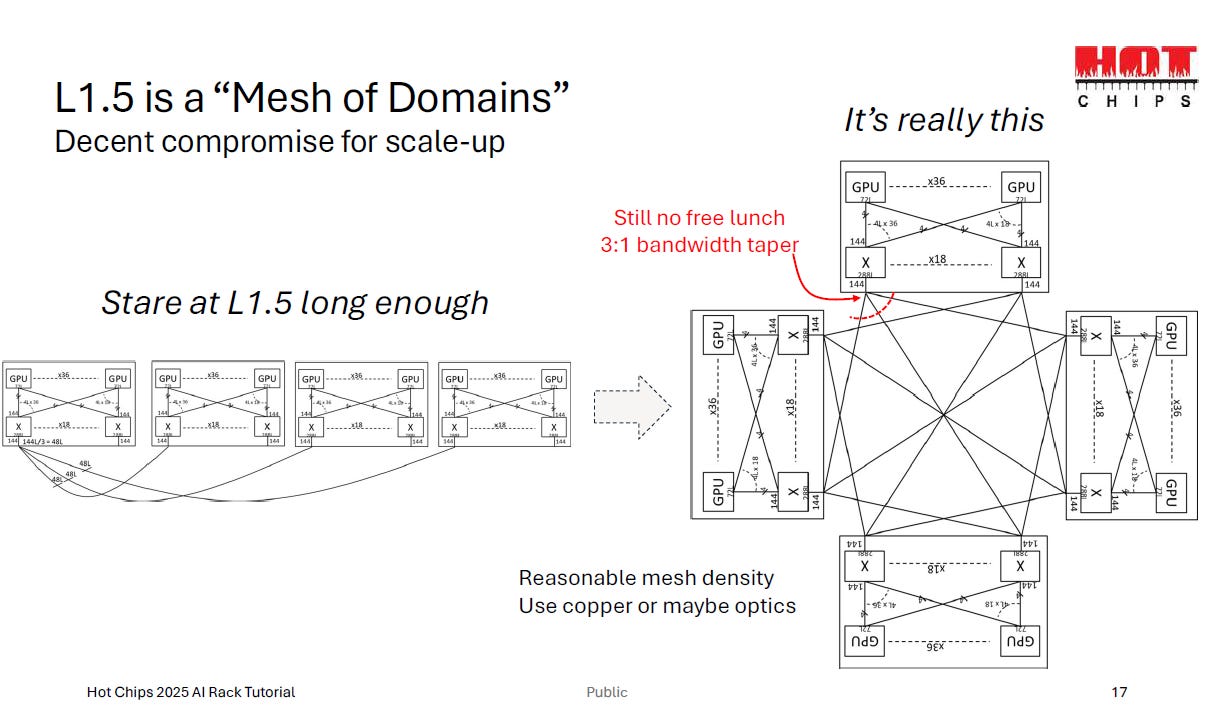

L1.5 Mesh 拓撲特性
每個 L1 domain都與多個相鄰 domain 直接相連，形成部分互連的網狀結構
遠端頻寬受限：每個外部連結只有 48 lanes，形成3:1 帶寬 taper（domain 內到 domain 外的頻寬縮小 3 倍）。
架構優勢
核心結論
L1.5 拓撲的重點就是「每顆 L1 switch 平均把外部 ports 分配給 3 個鄰居 domain」，形成合理密度的 mesh 互連。
這種設計：
節省大量 switch、機架空間、佈線與功耗。
適合多數工作負載（流量多半集中於本地 domain）。
但對於需要全對全、超大規模同步的 workload，會有跨域頻寬不足的風險。
4. Scale-Up 架構的關鍵要點¶
決定訓練效率：Scale-Up 帶寬與延遲直接影響模型訓練時間與效能。
複雜度來自三要素：GPU 數量、Switch Radix、Scale-Up Fabric 頻寬
受限於機房現實：受制於空間、佈線、散熱與 SI（訊號完整性）挑戰。
技術突破是關鍵：>212 G SerDes、低功耗高速 DSP(Marvell’s case)。 或用CPO(Co-Packaged Optics) 取代銅纜，將顯著改善可擴展性。
