EP13. SoW-X 簡介¶
Aug 28, 2025
在先前的報告中曾提及SoW-X(System-on-Wafer, eXtreme) 技術，但當時對其中 ‘W’ 的涵義說明或許不夠明確。近日友人提供了 TSMC 於 IEEE ECTC 發表的論文，基於該資料，我進一步釐清了此一涵義，特別整理如下，供各位參考與討論。
1. SoW(System-on-Wafer)的定位¶
1.1 TSMC Advanced Packaging的技術¶

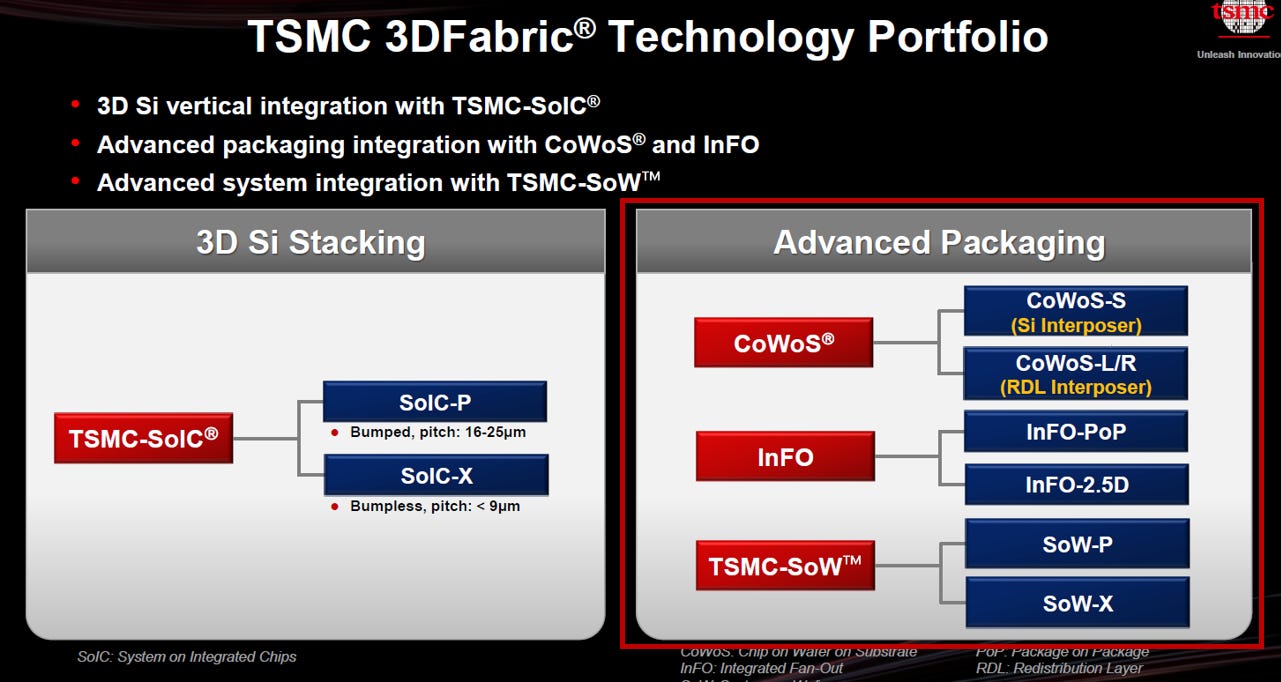

從TSMC 3DFabric Technology Portfolio 得知Advanced Packaging有三大類技術:
CoWoS® (Chip-on-Wafer-on-Substrate)
相對成熟，核心在矽中介層 (Si interposer, CoWoS-S)與有機 基板 (CoWoS-L/R)。
特點是能夠在>100mm 尺寸基板上進行大規模邏輯 + HBM 整合
InFO (Integrated Fan-Out)
相對成熟，特點是不使用矽中介層，而是以再配線層 (RDL) 與封裝模塑料形成扇出結構。
衍生出InFO-PoP、InFO-2.5D與InFO-SoW，逐步推進到晶圓級系統
SoW (System-on-Wafer)
屬於「先進系統整合 (Advanced System Integration)」，尚在開發中
目標是 wafer-scale（晶圓級）系統，突破單一 reticle 限制，能夠支援>40 reticle die + >60 顆 HBM。
從2024 TSMC的資料，是把SoW (System-on-Wafer)定位成CoWoS 的替代 / 補充方案
標題就直接寫：“An Option Besides CoWoS — System-on-Wafer (TSMC-SoW™)”。
意思是SoW 並不是要取代 CoWoS，而是提供另一個選項，特別是當系統規模擴大到 CoWoS 可能難以支撐時。
關鍵數據
SoW 支援>40 reticle、>60 顆 HBM，是 wafer-scale integration。
計算效能提升>40X（相較 2023 baseline CoWoS）。
技術來源
明確提到SoW leverage CoWoS + InFO
InFO-SoW 已進入量產，CoW-SoW 預計 2027 MP

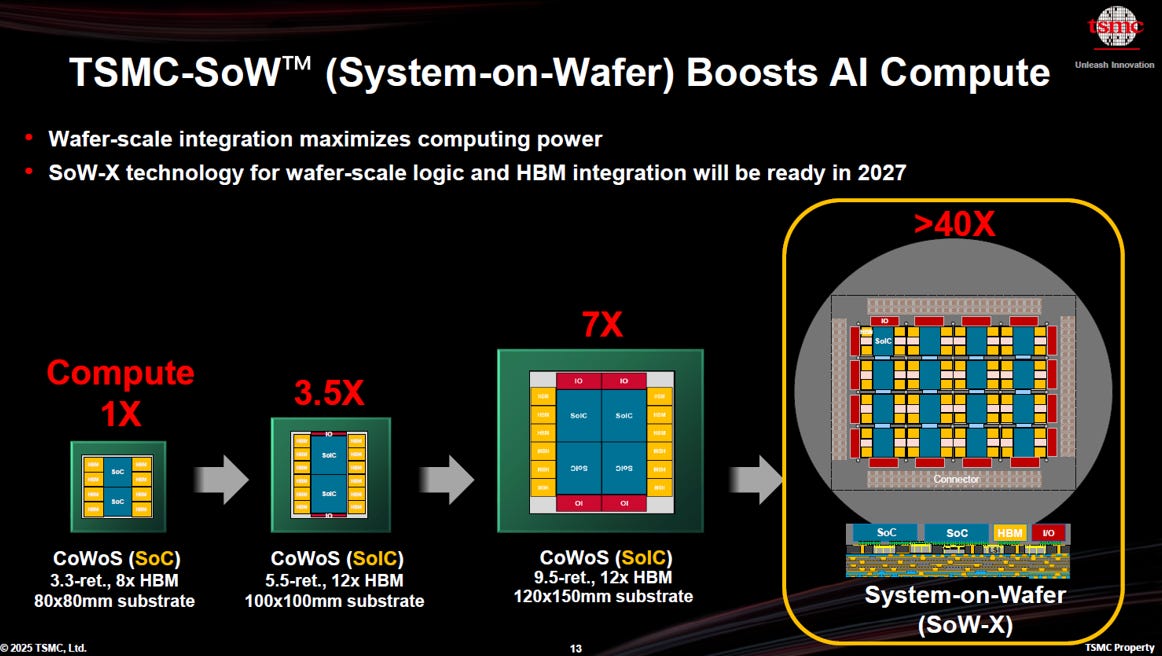

從2025 TSMC的資料，已經把SoW-X 定位成 CoWoS 的繼承者 (successor)，而不只是替代選項:
投影片標題：TSMC-SoW™ (System-on-Wafer) Boosts AI Compute
明確指出:
SoW-X是針對wafer-scale logic + HBM integration的技術
預計2027 ready

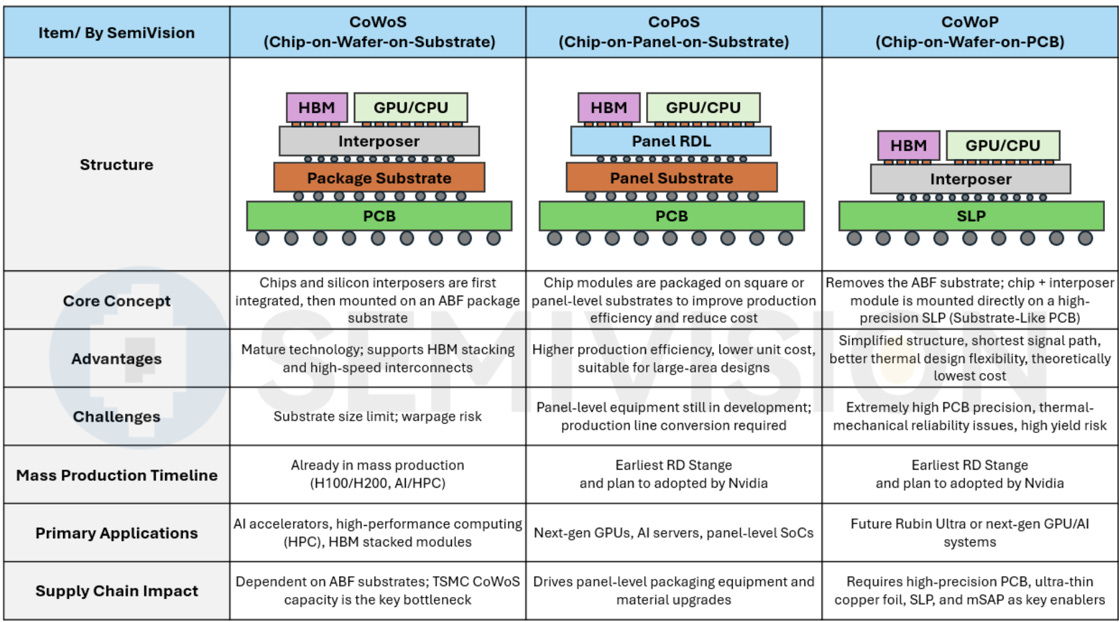

CoWoS 的繼承者不只 SoW-X，其實還有提出 CoPoS、CoWoP 這些方案(參考前期EP10. 的報告)。
但TSMC 對外公布的 roadmap 裡，CoWoS 的繼承者就是 SoW-X。
其他像CoPoS、CoWoP，目前可以理解為探索性的 parallel options，但不是公開的「正式繼任者」。
1.2. Nvidia 採用的技術¶
Nvidia GPU Roadmap:

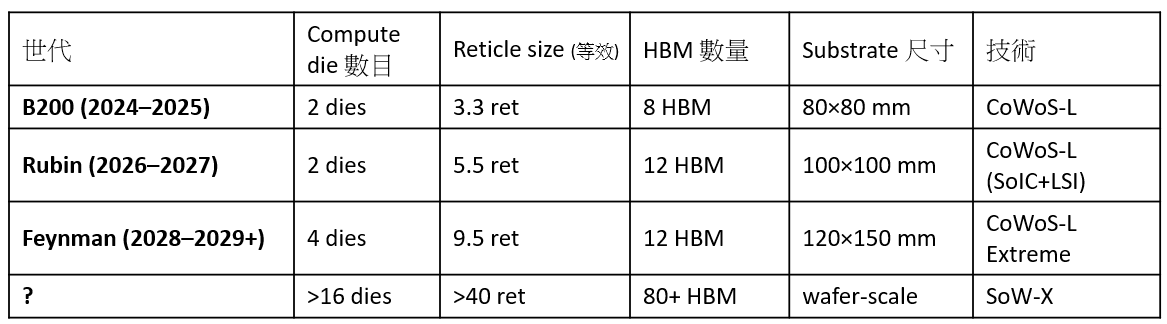

對應到TSMC Advanced Packaging:
這條路線顯示，CoWoS-L 仍是短中期主力，而 SoW-X 將在 2030 年左右成為新的封裝架構典範。
NVIDIA 在 HPC/AI GPU 的封裝策略上，隨著算力與記憶體需求的提升，逐步從 CoWoS-L 往更大 reticle 拼接與更多 HBM 堆疊演進。最終在 TSMC 路線圖中，將進一步走向 SoW-X （System-on-Wafer）技術，實現 wafer-scale compute。
1.3. SoW(System-on-Wafer)的W意思¶
從TSMC 於 IEEE ECTC 發表的相關資料，W是指reconstructed wafer, not silicon wafer

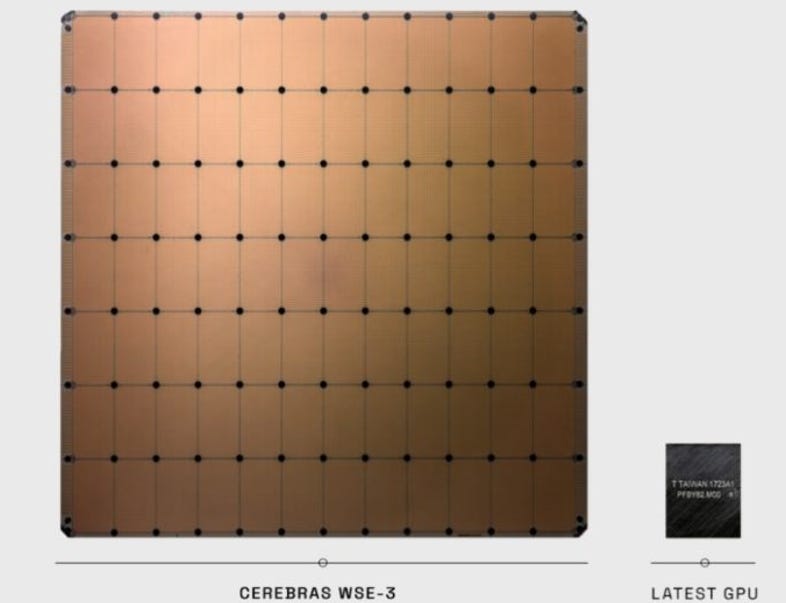

目前業界真正做到整片 silicon wafer 當成單一晶片的，幾乎只有Cerebras WSE (Wafer-Scale Engine)系列：
Cerebras WSE-3應該是透過stitching (光罩拼接)技術，來解決reticle size 限制。
WSE-3 擁有850,000 個核心，晶片面積≈46,225 mm²（接近整片 wafer）
良率靠冗餘結構保證，不必要求 100% 無缺陷。
2. SoW-X Structure¶
2.1. CoWoS-L 的C4 Bump 可靠度¶

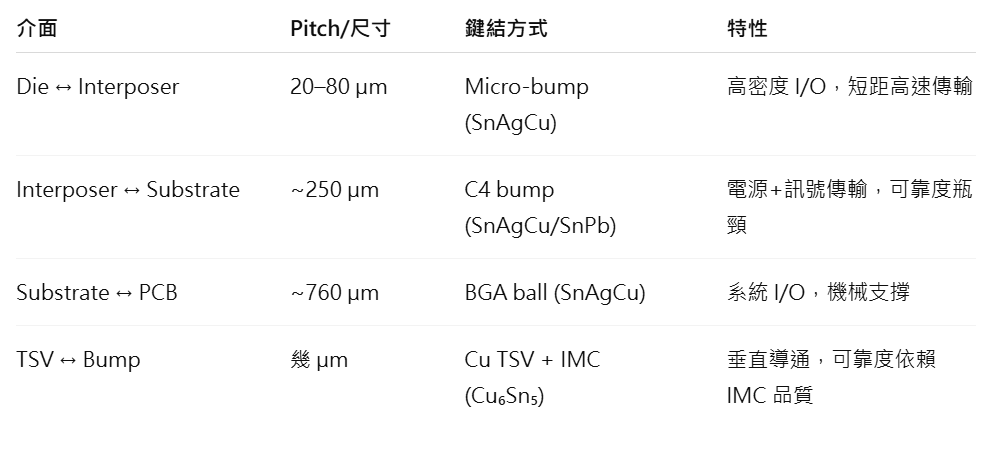

不同介面使用的鍵結方法:
IMC: InterMetallic Compound (金屬間化合物)
C4的定義:
C4是Controlled Collapse Chip Connection的縮寫
最早由 IBM 在 1960–70 年代發明，用來取代金線鍵結 (wire bonding)
本質上就是一種焊球接合技術 (solder bump bonding)，把晶片直接透過錫球 (solder balls)鍵結到基板 (substrate) 或中介層 (interposer)

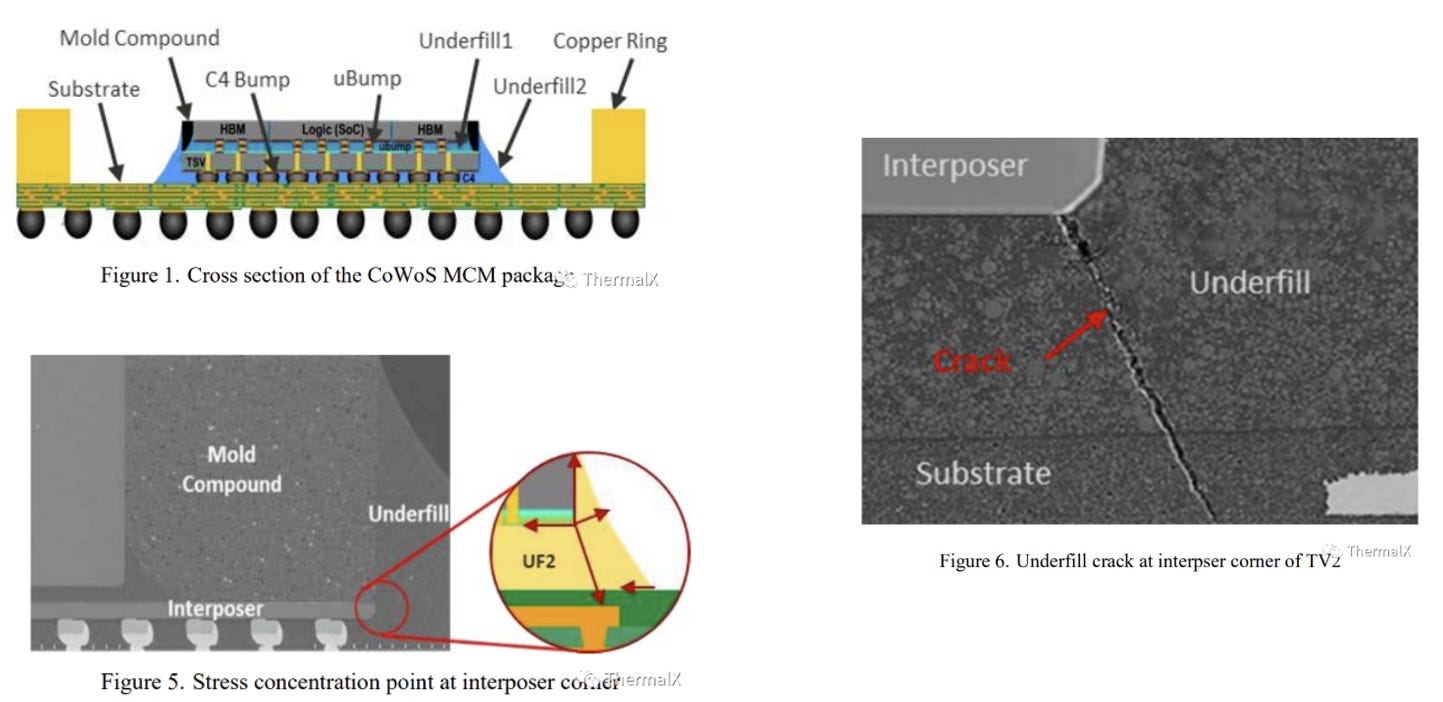

C4 Bump 可靠度問題:
論文在描述 SoW-X 架構優勢時，直接點名傳統CoWoS-L在「超大尺寸封裝」時的問題：
“…enhanced system power efficiency and theelimination of C4 joint difficulties during the on-substrate (oS) process for a super large-size package.”
當CoWoS-L 封裝尺寸變大，需要大量C4 bump與基板連結
封裝面積擴大後，C4 bump 面臨機械應力、翹曲 (warpage)、熱膨脹 mismatch等可靠度問題。
這是 CoWoS-L 無法再無限放大的「直接瓶頸」
熱膨脹係數 (CTE) 不匹配 → 長期熱循環下易產生疲勞、裂紋、可靠性下降
2.2. Reconstructed Wafer由來¶

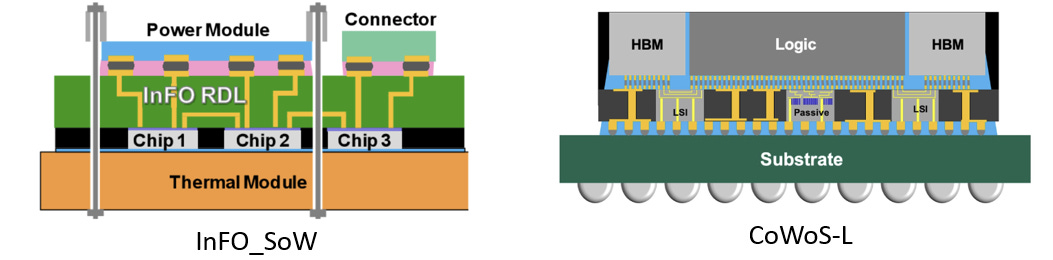

SoW-X 為晶圓級 2.5D/3D 異質整合平台：結合InFO_SoW（系統級扇出）與CoWoS-L（有矽穿孔之在機板/載板樣式 LSI 互連）的優點:
來自 CoWoS-L 的元素
LSI (Local Silicon Interconnect)：用矽橋 (silicon bridge) 提供高密度 ASIC ↔ HBM / ASIC ↔ ASIC 互連
eDTC (embedded Deep Trench Capacitor)：整合在 LSI 內，用來改善 PDN 穩定性
UCIe 高密度 die-to-die 介面：N–S 方向 ASIC 間透過 LSI/UCIe 連線
👉SoW 承襲 CoWoS-L 的局部高密度矽互連技術。
來自 InFO_SoW 的元素
再構晶圓 (Reconstituted Wafer)：將多顆dies 嵌入模塑材料中，重組成 wafer 尺度
雙面 RDL(Redistribution Layer): FSRDL(FrontSide RDL ) + BSRDL(BackSide RDL)
-前側 (FSRDL)：PI(Polyimide)，fine-pitch routing，ASIC ↔ HBM/IO 短距離連線
-背側 (BSRDL)：ABF-like dielectric，支援 224G SerDes 長距走線 + kW 級供電
TIV (Through Insulator Via)：把上下兩面 RDL 與 LSI 連接起來
•👉SoW 承襲 InFO_SoW 的 wafer-level fan-out 架構
Reconstructed wafer（重構晶圓):
包含front-side RDL (FSRDL)、back-side RDL (BSRDL)、TIV、LSI (eDTC):
為何要「前 PI、後 ABF」？
•前側 (fine pitch)：PI → 解決 微米級 routing（ASIC/HBM/IO die 間的密集連線）
•後側 (coarse + power)：ABF → 支援 毫米級高速通道 & 千瓦級供電。
•STCO(System-Technology Co-Optimization) 規劃：其實就是 把 chiplet 細 pitch routing 放在前面 (PI)，把 system-level I/O 和電源放在背面 (ABF)，兩者藉由 TIV (Through Insulator Via) 和 LSI 溝通。
•FSRDL 用 PI → 為了做細 pitch、高密度 chiplet 互連。
•BSRDL 用 ABF → 為了支撐厚 Cu、大電流供電 & 長距 SerDes。
ABF(Ajinomoto Build-up Film)來自味之素的產品:

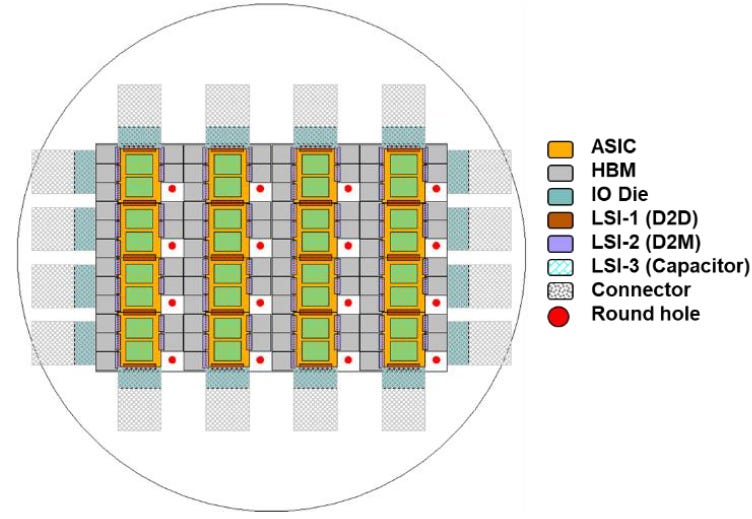

2.3. Reconstructed WaferPlacement (以論文為例)¶
ASIC (運算核心)
採 4×4 排列，共 16 顆 ASIC。
以垂直 (N–S) 方向為主要通道，利於冷卻與 UCIe 互連
HBM4 (高頻寬記憶體)
緊鄰 ASIC，配置在E–W 方向，方便對應到 LSI-2 (D2M, die-to-memory)
IO Die (外部 I/O)
放在 wafer 邊緣，連接到connector + SerDes，提供 wafer-to-wafer / rack 級延伸
LSI (Local Silicon Interconnect)
LSI-1 (D2D)：ASIC ↔ ASIC 橋接
LSI-2 (D2M)：ASIC ↔ HBM PHY
LSI-3 (Capacitor)：嵌入 eDTC，改善 PDN
Round holes：機械固定孔，用於冷卻板與結構支撐
2.4. Signal Arrangement (訊號路徑規劃)¶
短距離互連 – Parallel 接口 (UCIe, HBM PHY)
介面：UCIe / HBM4 PHY
形式：Parallel bus（多線同時傳輸，寬 I/O）
應用：
ASIC ↔ ASIC（近距離 N–S 方向，距離 < 300 µm）
ASIC ↔ HBM（距離 < 6.5 mm，E–W 方向）
特性：
通道數多（數千 I/O pins）
單線速率：~32 Gb/s (UCIe)，~8 Gb/s (HBM4)
能耗：~0.4–0.5 pJ/bit (UCIe)，2.6 pJ/bit (HBM4)
延遲低，頻寬密度高，最接近「SoC on-die bus」體驗
設計意圖：
平行介面在短距離時具備極佳能效與頻寬，適合 SoW-X 內部的核心運算 ↔ 記憶體。

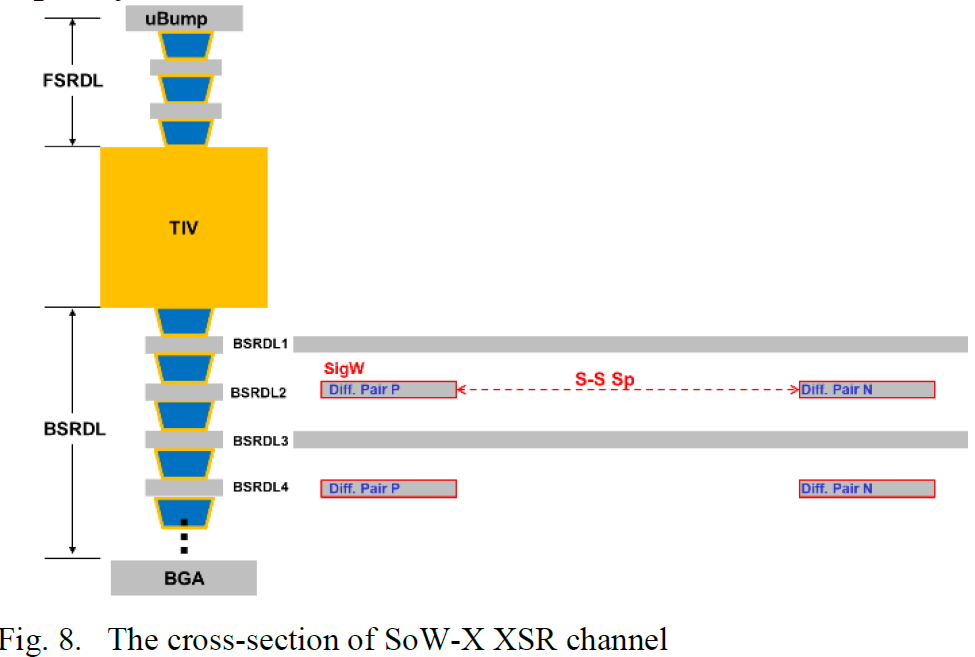

長距離互連 – SerDes 接口 (224G XSR)
介面：224G XSR SerDes (BSRDL routing)
形式：Serial high-speed link（單通道極高速率，需串並轉換）
應用：
ASIC ↔ ASIC（E–W 方向，跨越兩排 HBM，距離 ~30 mm）
特性：
單通道速率 224 Gb/s
通道數較少，但 aggregate 帶寬可達 ~5 TB/s (per ASIC-to-ASIC link)
能耗：~1.2–1.5 pJ/bit
通道需保持 ≤ –6 dB 損耗 @ 56 GHz Nyquist
設計意圖：
平行匯流排在 30 mm 長距下難以維持 SI/PI → 改用 SerDes 減少線數，降低 routing 複雜度與損耗。
外部互連 – SerDes I/O (224G XSR via IO Die)
介面：224G XSR SerDes (Connector I/O)
形式：Serial high-speed link
應用：
IO Die ↔ Connector ↔ 外部纜線 ↔ 隔壁 SoW-X 或 Rack 系統
特性：
單 IO die 整合 ~100 條 224G SerDes → ~5 TB/s
多 IO die 圍繞 wafer → 提供80 TB/s external bandwidth
通道損耗需求更嚴苛 (≤ –10 dB, ~50 mm routing + connector)
設計意圖：
提供 SoW-X ↔ SoW-X / Rack 級連線，實現 AI 超級電腦集群。
電源與地 (Power/Ground Delivery)
路徑：VRM → Backside RDL (厚 Cu 多層) → ASIC/HBM/IO
強化：LSI-embedded eDTC (深槽電容) → PDN 阻抗降低 ~50%
目的：確保 ~17 kW wafer-scale 系統的穩定供電，避免訊號抖動與電壓 droop。
Parallel vs. SerDes 在 SoW-X 中的角色
Marvell 也特別highlight這兩種傳輸模式:
3. STCO(System-Technology Co-Optimization)¶
論文有特別提到STCO，這和DTCO(Design-Technology Co-Optimization)的差異解釋如下:
DTCO (Design-Technology Co-Optimization)
指「設計—製程協同最佳化」
目標：讓電晶體與電路設計與製程技術同步考慮，避免單方面推進造成效能或良率受限。
核心場域：前端設計 (logic cell, SRAM, standard cell)與FEOL/BEOL 製程的配合
STCO (System-Technology Co-Optimization)
指「系統—技術協同最佳化」
目標：把系統架構需求 (AI/HPC workload, memory hierarchy, interconnect topology, power delivery, cooling)與封裝/製程平台一起規劃。
核心場域：異質整合 (2.5D/3D, SoIC, SoW-X, CoWoS)，強調封裝 + 電路 + 系統一體化。
在傳統的晶圓代工模式裡，最重要的關鍵字是DTCO（Design-Technology Co-Optimization，設計–製程協同最佳化）。它的核心精神是讓設計與製程互相配合，例如晶體管結構、金屬層互連、標準元件庫的設計，這些都需要與先進製程節點（如 FinFET 或 GAA）緊密結合。以往的代工廠主要專注於這個層次：怎麼在同樣的節點上榨出更多性能、更低功耗與更高密度。
然而，隨著 AI 和 HPC 系統變得越來越龐大，僅靠單一晶片的縮放已經不夠。這時候出現了STCO（System-Technology Co-Optimization，系統–技術協同最佳化）的概念。STCO 不只考慮單一晶片，而是把晶粒分割（chiplet）、先進封裝（CoWoS、SoW-X）、甚至整個系統架構一起納入設計流程。換句話說，最佳化的單位不再是「一顆 SoC」，而是「一個系統」。
在SoW-X的論文裡，可以清楚看到這種轉變：
訊號互連：UCIe 被用於短距 ASIC 與 HBM 之間的平行互連，而跨越 30 mm 的長距 ASIC-to-ASIC 則交由 224G SerDes 負責。這種分工不是單純的電路設計問題，而是系統級帶寬、延遲與能耗的最佳化結果。
電源設計：SoW-X 在 LSI 中內建深槽電容（eDTC），並且在 wafer backside 透過厚銅 RDL 與 VRM 模組進行大電流分配，這些設計確保了單 wafer 高達 17 kW 功耗的電源完整性。
散熱架構：TSMC 甚至連冷卻流道方向（N–S vs. E–W manifold）都納入 STCO 分析，最後證明 N–S 流向能讓 hotspot 溫度降低 12 °C。
這些例子說明，TSMC 不再只是一家單純的製程供應商，而是逐漸往系統解決方案提供者的角色靠近。過去它的優勢在於DTCO，現在它也開始強調STCO，把晶片、封裝、電源、散熱、互連，甚至應用需求都一併納入考量。
[Reference]
“SoW-X_A_Novel_System-on-Wafer_Technology_for_Next_Generation_AI_Server_Application” by TSMC P.C Shih,. etc, 2025 IEEE 75th Electronic Components and Technology Conference (ECTC)
