EP12. Semi Technologies Update¶
Aug 21, 2025
前幾天OCP在台舉辦了APAC summit，其中TSMC Dr. Hou的Keynote值得一讀(鏈結在Reference)。OCP能開放會議資料值得讚揚。

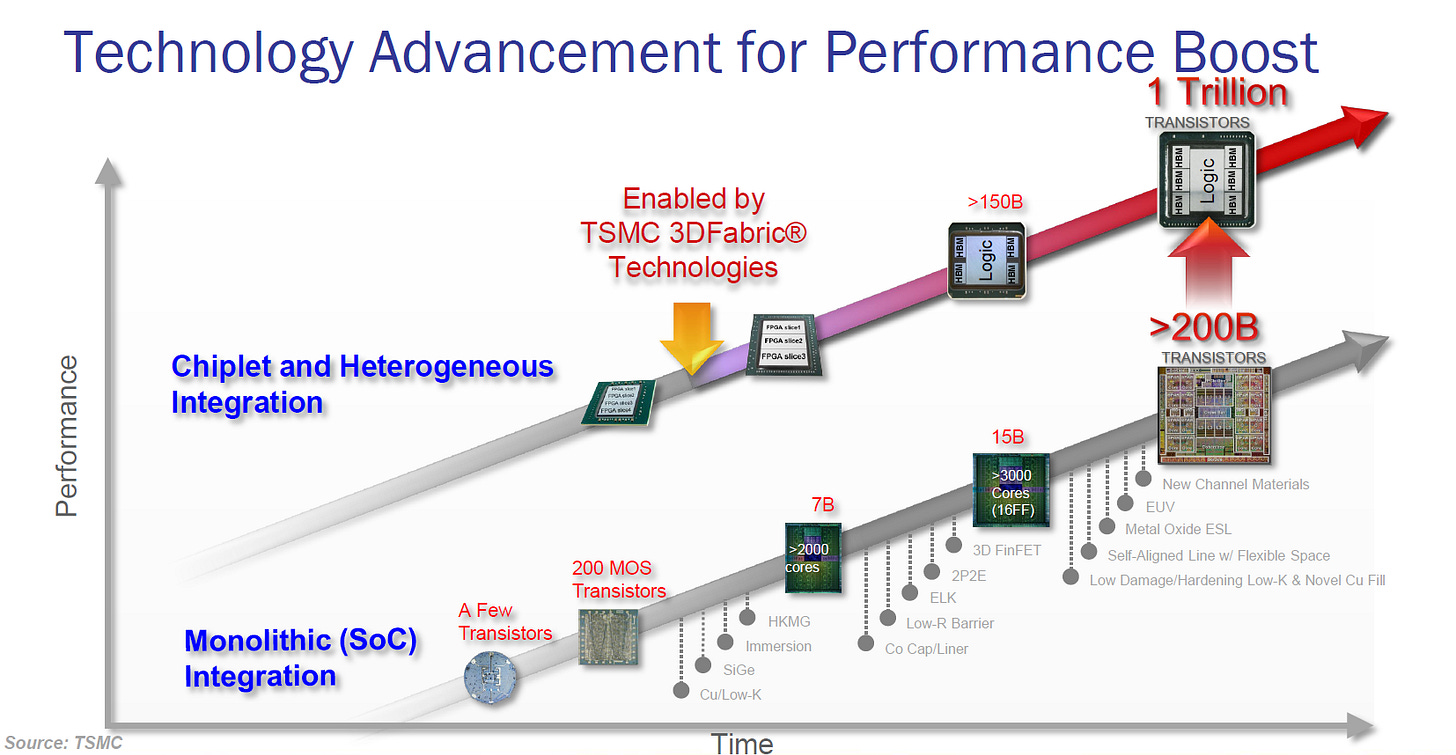

這次報告只介紹這張經典的Picture，包含許多資訊。分享一下個人心得，歡迎討論。
1. More Moore and More than Moore¶
這張圖有兩條發展路線: 下方"Monolithic Integration"是製程節點的進化，上方"Chiplet and Heterogrenous Integration”則是先進封裝。兩條路線都強調電晶體數量。

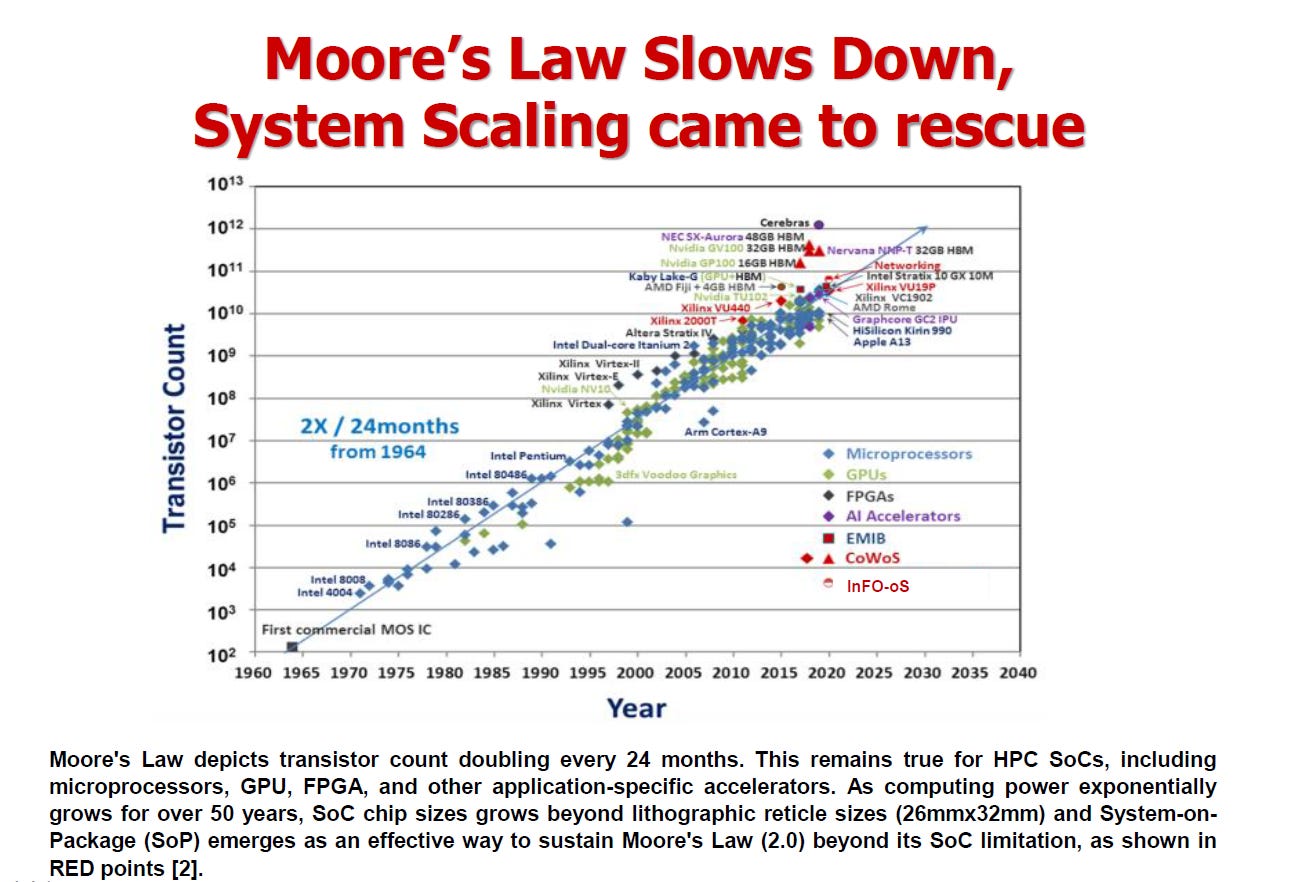

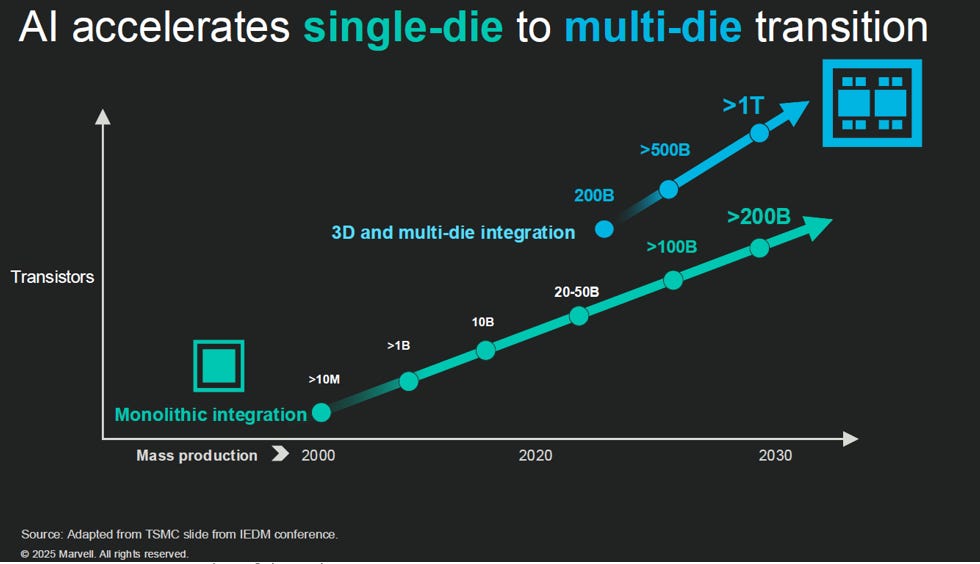

Marvell 也引用這張經典的圖，說明自家產品發展路線:
摩爾定律在advanced node (先進節點，~16nm 之後)已難以僅靠幾何縮放延續，因此產業轉向等效縮放（新材料如 High-k/Metal Gate、新結構如 FinFET、GAA）來維持性能與密度進步；同時，也透過Heterogeneous Integration (HI，異質整合)——例如 2.5D/3D 封裝、HBM、CPO ——將多種晶片與功能整合於單一系統，以突破單純晶體管縮放的限制。
現今所謂的摩爾定律 2.0，更強調透過系統級的電晶體整合與效能提升，來大致維持每兩年的倍增趨勢，而不再依賴單一晶片的幾何縮放。
早在2010 ITRS(International Technology Roadmap for Semiconductors)就已提出「More Moore + More-than-Moore」的雙軌策略:
More Moore：持續推進先進節點，延續摩爾定律。
More-than-Moore：異質整合與功能多元化
這兩條路徑在 AI/HPC 領域已逐漸落實：一方面透過 5nm 甚至更先進節點的 FinFET/GAA 持續推進 More Moore；另一方面則依靠 CoWoS、InFO、SoIC 等異質整合封裝，將 GPU 與 HBM 記憶體、光學互連及專用加速器結合，形成高效能系統，推動今日的摩爾定律 2.0。
2. Monolithic Integration: Transistor Number¶
2.1. 起點¶

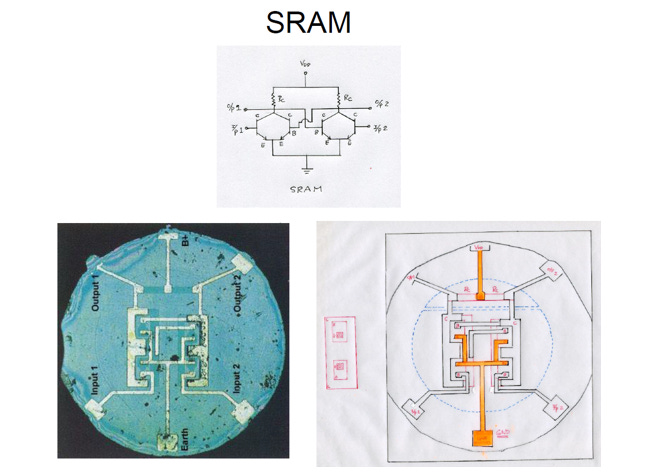

Monolithic Integration 起點是4個BJT組成的SRAM IC。
2.2. 目標(> 200B)¶
2.2.1. 製程結點(Node)與電晶體數 (Tr) 的關係
製程結點定義的演變
早期 (90 nm, 65 nm, 45 nm …)：「node」大致對應到最小閘長 (gate length)或金屬半間距。
進入 22 nm 之後，node 名稱變得更像「行銷名稱」而不是單純幾何尺寸，通常由Foundry 自行定義，並不能直接對應到一個實際的 CD (Critical Dimension)。
電晶體密度 (MTr/mm²) 的推估
電晶體數量 =(可用面積 mm²) × (平均密度 MTr/mm²)
其中平均密度取決於：
Node 技術本身（越先進 → 越高密度）
SRAM vs. Logic 比例（SRAM density > Logic density）
設計利用率（floorplan、保護帶、yield margin）
Reticle size 限制
在光刻機 (scanner) 裡，曝光區域有限。
目前 ASML 的ArF / EUV scanner，單一reticle field大約26 mm × 33 mm ≈ 850 mm²。
這意味著：單顆裸晶 (die) 不能超過 850 mm²（除非用多重曝光 / stitching，但實務上幾乎不用在先進邏輯）。
電晶體數 (Tr number)上限推估
以reticle limit = 850 mm²來推算不同 node 的上限電晶體數：
所以> 200B的目標可能需要更先進的製程(A16, A14)。
2.2.2. Blackwell 電晶體數 (Tr)的估算

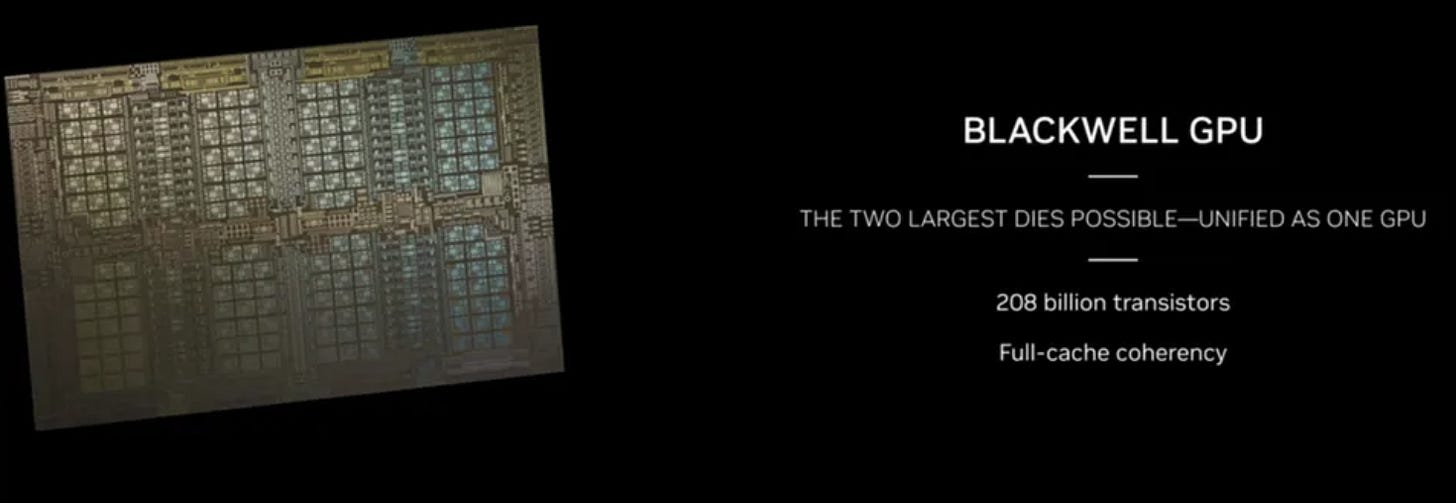

官網的數據: 兩個Reticle size的die，TSMC N4工藝，每個die有104B個電晶體。但沒有提Logic和SRAM的比例，這會影響電晶體密度的推估。

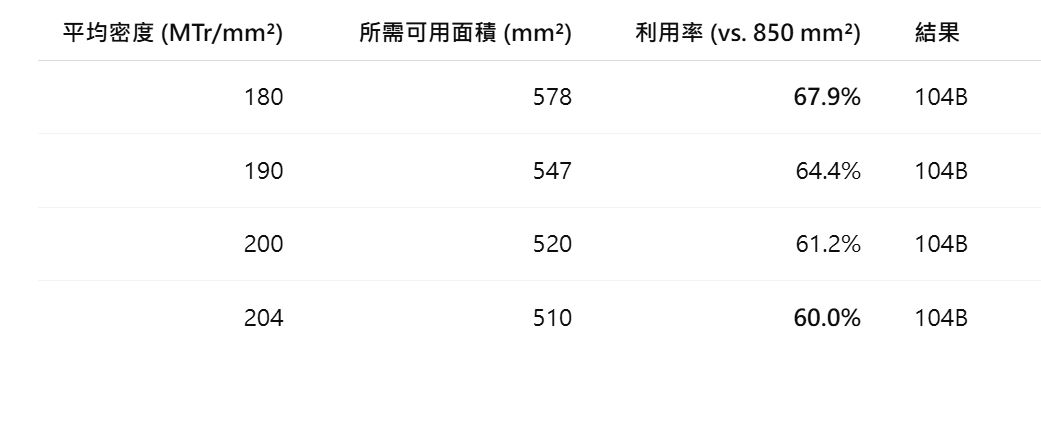

要達到~104B，必須假設更高的利用率 (~68%)或更高的平均密度 (~200 MTr/mm²)。
這兩種情境在真實設計中都是可能的：
若 Blackwell SRAM 區域佔比大 → 接近 204 MTr/mm²
若 floorplan/繞線優化佳 → 接近 68% 利用率
3. Monolithic Integration: Technologies¶
3.1. 關鍵製程結點技術¶

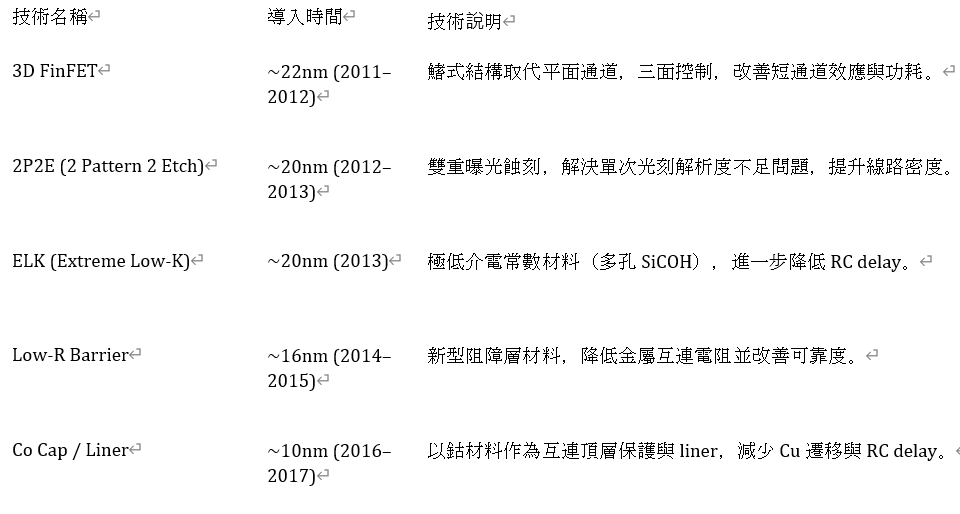

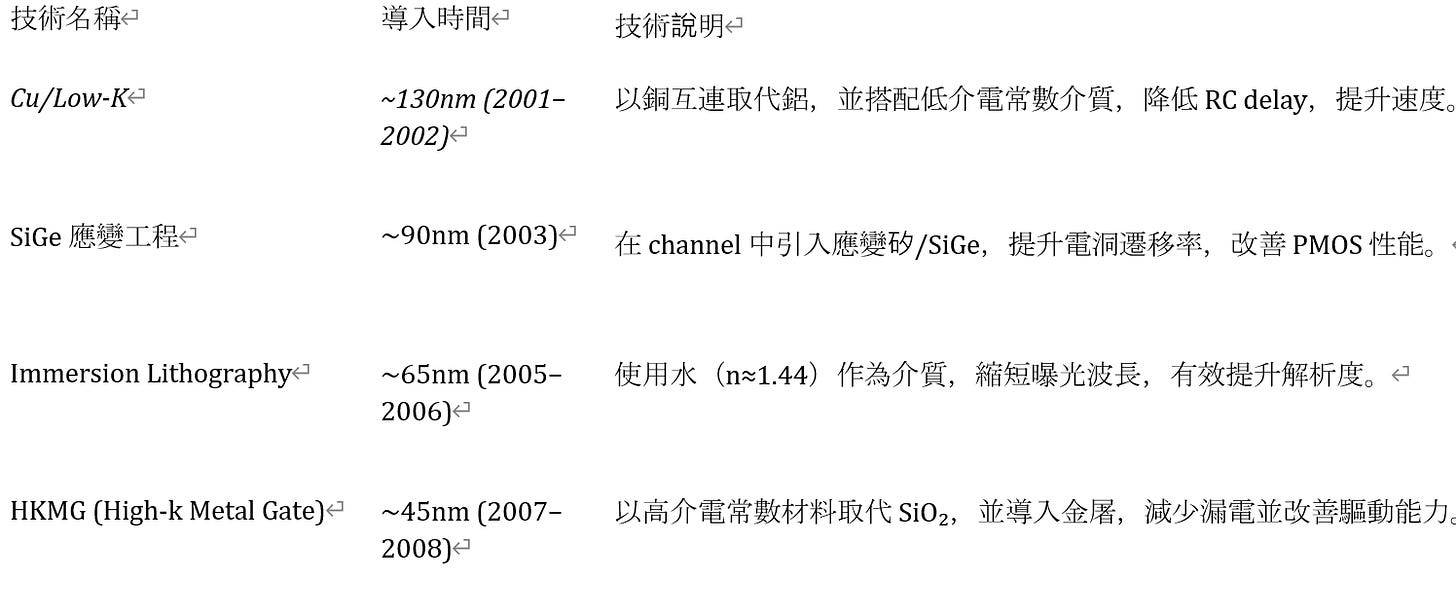

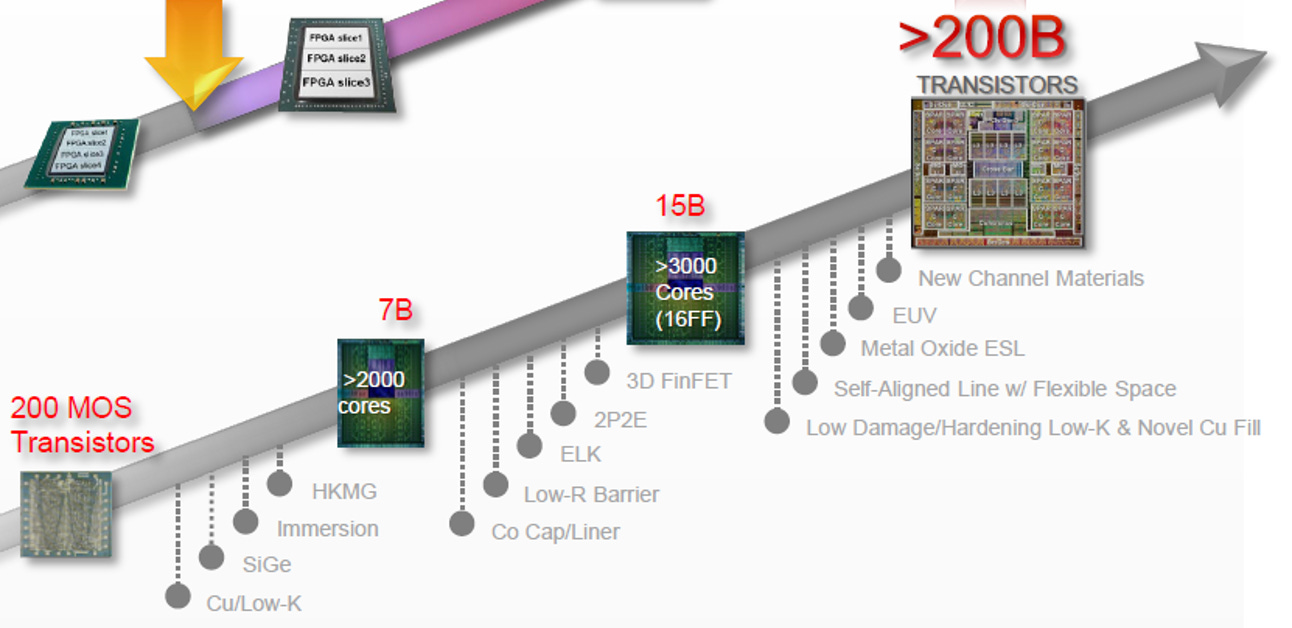

在圖中有標註14個關鍵製程結點技術，整理如下:

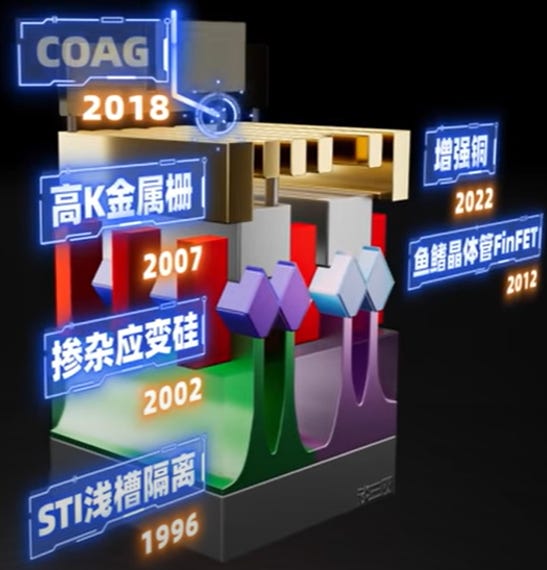

之前EP4.介紹半導體博主三圈教練，精心製作的小米玄戒O1微觀世界。 也提到幾項重要技術的突破，值得參考(鏈結在Reference)。
3.2. RC Delay¶
與系統工程師相關的是RC delay，至少有6項和改善RC delay有關。RC delay 主要來自BEOL(Back End Of Line) 的金屬線阻值 (R)與低-k 介電材料的電容 (C)和Gate delay:
Gate delay =device RC delay
Interconnect delay =wiring RC delay

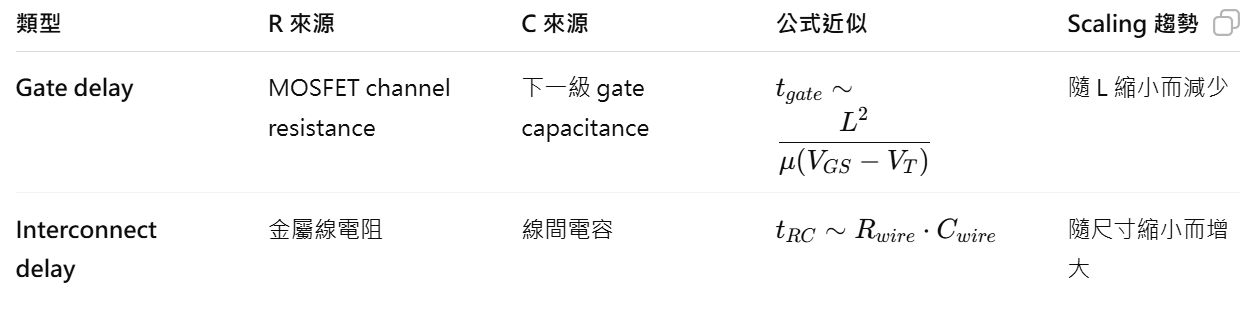

Gate RC vs. Interconnect RC:¶

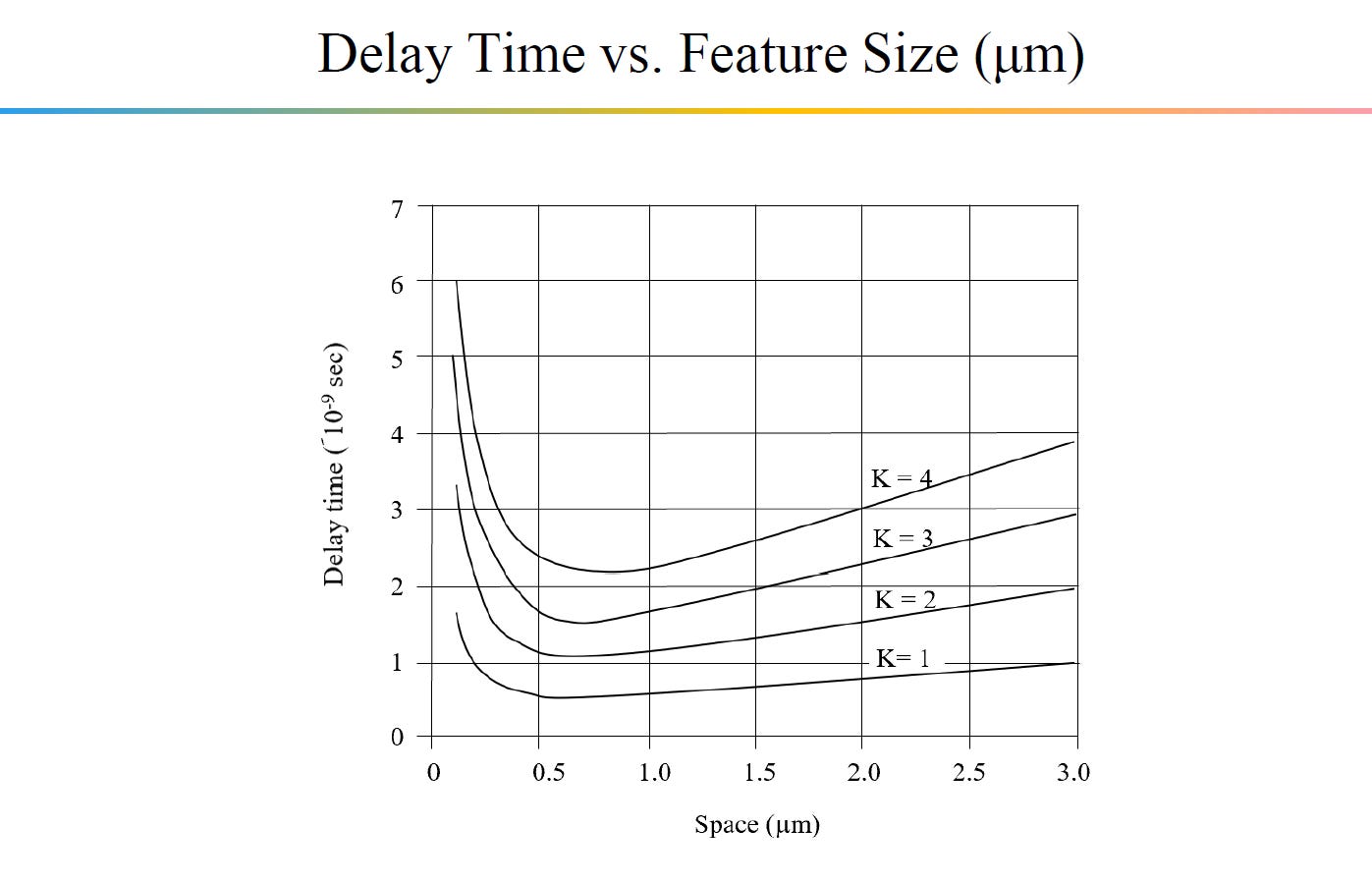

介電質K值的影響¶
HKMG(High-k Metal Gate)對Gate delay的影響¶
HKMG 的 High-k 材料雖然增加了 Cox，看似會增大電容，但同時提升了驅動電流、降低了 MOSFET 的 on-resistance，最終使 Gate delay 減少(參考上面slide推導):
其關鍵在於：High-k 可在物理厚度較厚時仍維持小 EOT(Equivalent Oxide Thickness)，兼顧低漏電與高性能，因此比傳統 SiO₂ 更能縮短 Gate delay。
3.3. Metallization的選擇¶
早期金屬化用Al，因為容易蝕刻、製程成熟；但Cu電阻更低、可靠度更好。由於 Cu 難以蝕刻且會汙染矽，必須依靠Damascene + CMP + barrier技術，才在 0.25 µm 節點開始取代 Al，降低RC delay。雖然 Ag 導電性最好，但 擴散 + 電遷移 + 製程不相容，使它不適合作為 IC 金屬化材料。

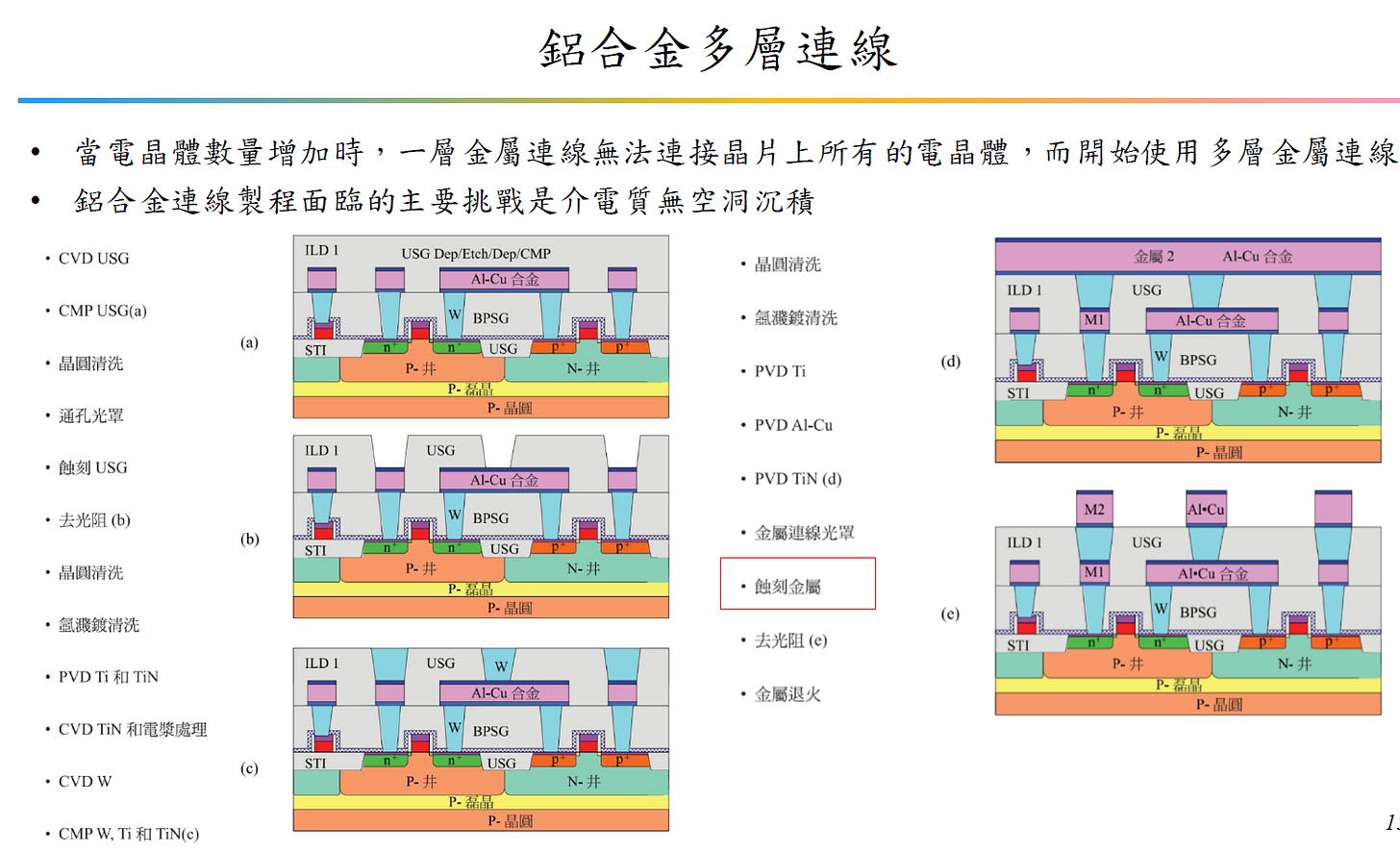

為什麼最初選用 Al¶
製程相容性：Al 容易蒸鍍、濺鍍，並且能以乾蝕刻形成線路 → 適合當時的光刻/蝕刻技術。
良好導電性：雖然電阻率高於 Cu，但在微米級線寬下差異不算致命。
可靠度：加上1% Si可防止 Al 與 Si 接觸處產生「spiking」，提升接點穩定性。
工藝簡單：減成式（subtractive）蝕刻即可完成，搭配 Ti/TiN 作為黏著層與阻擋層即可。
Al 面臨的限制¶
隨著製程進入亞微米（sub-micron）：
RC 延遲變大→ Al 電阻率較高，線寬縮小後導線電阻急遽增加。
電遷移 (Electromigration) 嚴重→ 高電流密度下 Al 原子易移動，導致空洞或斷線。
多層互連需求→ IC 從單層金屬 → 多層金屬，Al 電阻不足以支撐 GHz 時脈。
Cu 的導入（1990s 後期）¶
IBM 在 1997 年率先導入 Cu，並以dual damascene工藝實現。
優勢：
電阻率降低 ~40%，RC 延遲顯著改善。
電遷移耐受性更好 → 高電流下壽命延長。
與低-k 材料（SiCOH 等）結合，整體互連延遲更低。
Cu 帶來的製程挑戰¶

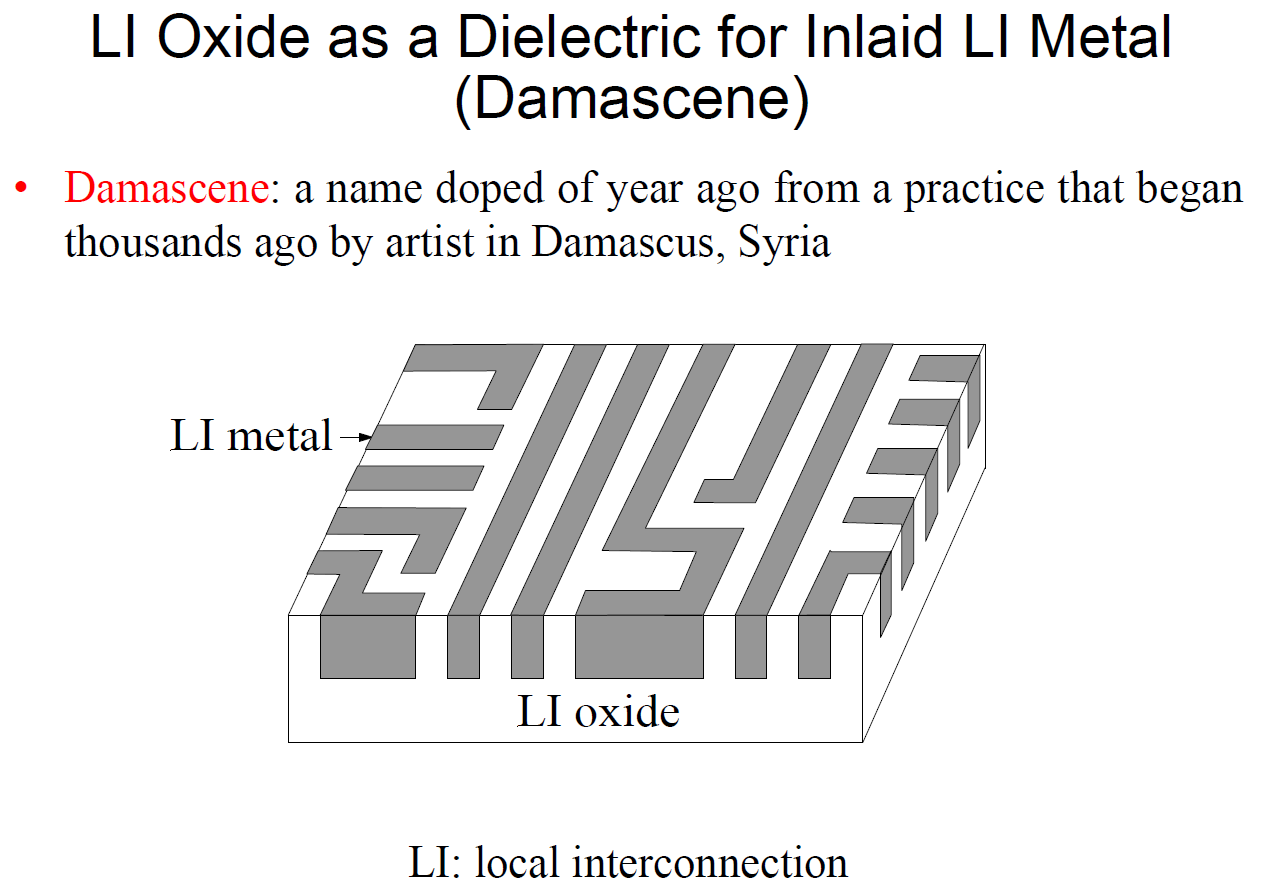

不能乾蝕刻：因此改採「加成法（damascene）」→ 先刻介電，再電鍍填充。
容易擴散：Cu 原子會快速擴散到 Si 與 SiO₂ 中 → 需要 Ta/TaN/Ru/Co 等阻擋層。
整合複雜：電鍍 + CMP → 較高的製程成本與複雜度。

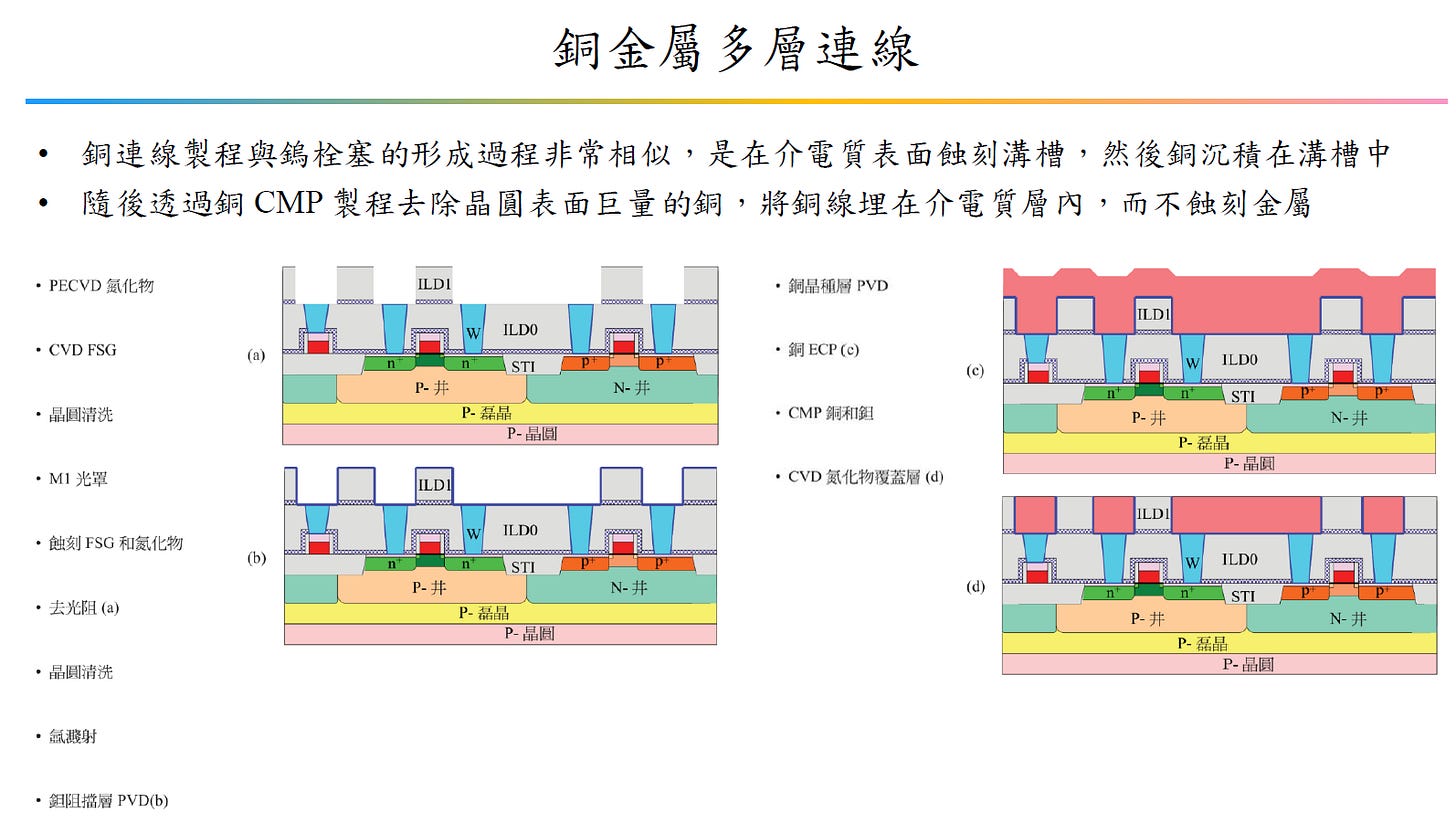

導線連接層的範例¶
3.4. Dielectric 的選擇¶
互連介電材料最早用SiO₂ (k≈3.9)，後來為降低 RC 延遲，先改為FSG (k≈3.5)，再進一步導入SiCOH low-k (k≈2.7–3.0)。隨著節點演進，又採用多孔 SiCOH (ELK, k≈2.2–2.5)，但機械強度不足。近年則在關鍵金屬層引入Air Gap (k≈1.0)，並探索聚合物與新型多孔材料。
圖中ILD(Inter-Layer Dielectric)是晶片金屬層間的絕緣層，用於隔離金屬、降低RC延遲並維持可靠性。
SiO₂ 時代¶
傳統介電層：SiO₂，介電常數 k ≈ 3.9。
優點：熱穩定性高、機械性質佳、成熟的製程兼容性。
缺點：隨著金屬線 pitch 縮小，RC 延遲 (wire delay)成為瓶頸 → 必須降低 k。
Low-k 材料 (SiCOH)¶
主流 Low-k：SiCOH（碳氫摻雜矽氧化物），k ≈ 2.7–3.0。
作法：在 PECVD 製程中引入有機基團 (–CH₃) 取代部分 –OH，降低極化。
優點：與 Cu damascene 相容、機械強度尚可。
缺點：仍偏高，RC 延遲問題未徹底解決。
Extra/Extreme Low-k (ELK)¶
ELK：Porous SiCOH，k ≈ 2.2–2.5。
方法：在 SiCOH 中引入孔洞 (porosity)，以降低有效介電常數。
優點：k 值顯著降低。
缺點：
機械強度降低（孔洞使結構脆弱，CMP/封裝難度大）。
吸水性高→ 增加漏電與可靠度風險。
整合挑戰：plasma 損傷、密封孔洞困難。
關於銅製程和low-K材料，可以參考”學習隨身聽Learning Everywhere”，有一篇”【晶片演進史】從鋁到銅/Low-K：改變晶片效能的關鍵技術！”(NotebookLM整理)，鏈結在Reference。
3.5.半導體與CCL low-k 材料的比較¶
整理半導體（semi）low-k 材料與CCL（copper clad laminate, 銅箔基板）low-k 材料的比較，方便理解兩者差異：
使用場域¶
Semi low-k
應用於IC BEOL（Back-End-Of-Line）金屬互連層的介電材料。
典型為SiCOH（Si–C–O–H 系 amorphous oxide）、多孔 SiCOH（ELK），再到新一代 air-gap 結構。
目標是降低 RC delay、抑制功耗、提高速度。
CCL low-k
應用於封裝基板 / PCB (package substrate, high-speed PCB)。
材料多為有機聚合物（epoxy resin、BT resin、polyimide、PTFE…），並摻入填料。
目標是降低訊號傳播延遲、提升高速訊號完整性（SI）。
機械性質與可靠性¶
Semi low-k
多孔化會導致脆性增加、熱機械強度下降。
必須克服CMP 損傷、金屬應力、封裝熱循環。
CCL low-k
聚合物材料天生柔軟，有一定韌性，但吸水率與熱膨脹係數 (CTE)較高。
PTFE 雖然 k 低，但軟且難加工，需要加強填料或玻纖布。
為何兩者不能共用¶
半導體 low-k (SiCOH/ELK)無法用在 CCL：
太脆，無法承受PCB 鑽孔 / 壓合 / 熱循環。
成本過高，且不適合大面積基板製造。
CCL low-k (PTFE, LCP)無法用在 IC BEOL：
熔點 / 玻璃轉移溫度太低，無法承受>400 °C 的 BEOL 製程。
無法與金屬互連達到nm 級圖形控制。
4. Chiplet and Heterogeneous Integration(HI)¶

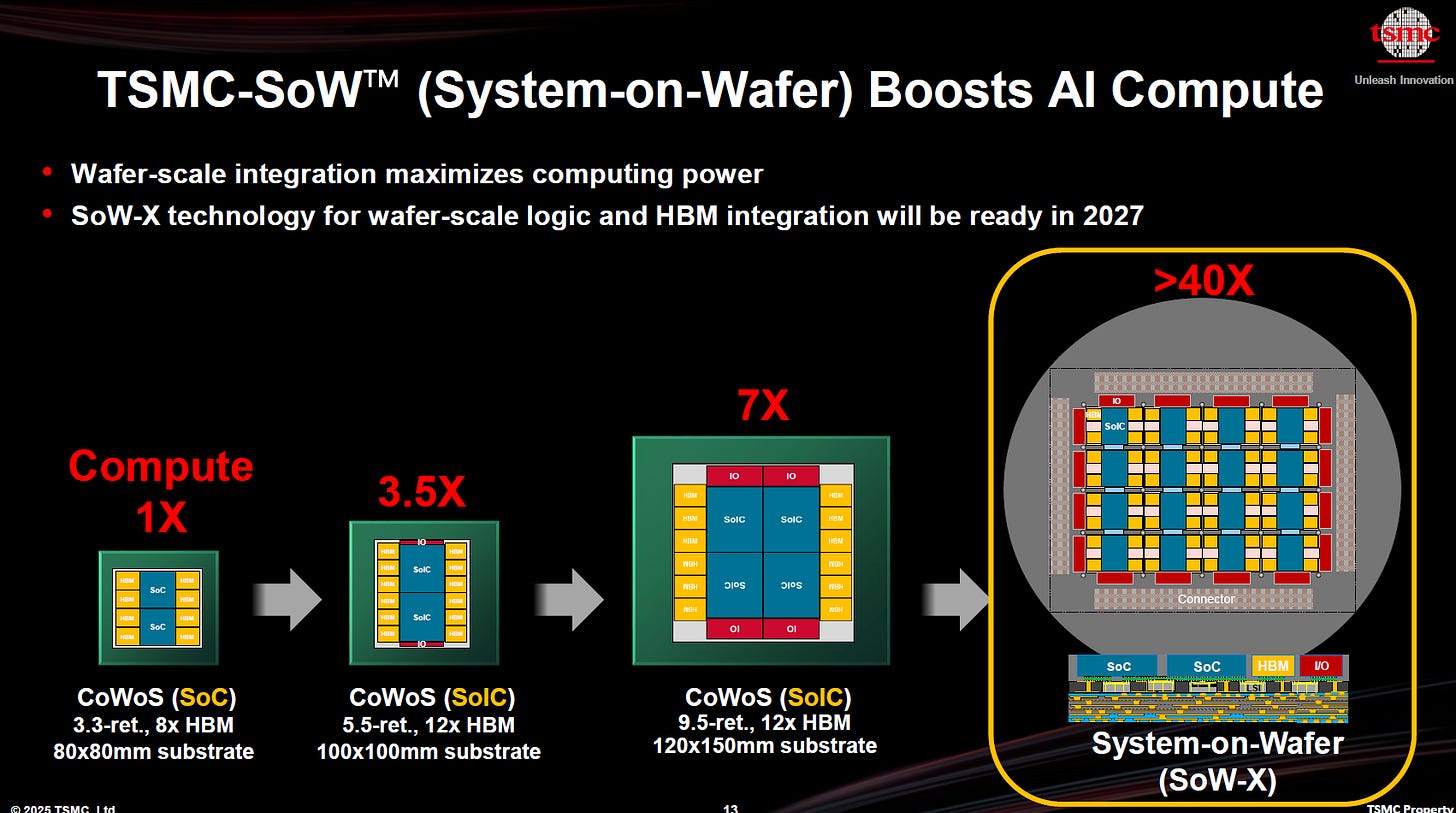

4.1. TSMC HI Roadmap¶
CoWoS：
單顆大 GPU die（如 Blackwell B200 ~104B Tr.）+ 多顆 HBM。
做到 9.5 reticle，大約可以到 0.5–1Ttransistor 級別。
SoW-X：
Wafer-scale system，可放進數十顆 SoC + 數十顆 HBM。
理論上可承載 10–100T transistor
可看作是CoWoS 的終極版，跨越了 reticle 與 substrate 尺寸的瓶頸。
4.2. 未來目標¶
GTC 2025以 wafer 為背景，展示一個「虛擬集成系統」(Grace Blackwell NVLink72) 的概念。
130T (130 萬億) Transistors ?
單一Blackwell GPU（B200 die）大約在104B（千億級）transistor 左右（用 N4，reticle size 約 850mm²，實際利用率 ~510mm²，密度 ~180MTr/mm²，之前也算過）。
這裡展示的「Grace Blackwell NVLink72」系統，是把72 顆 GPU + 18 顆 NVLink switch + 2592 Grace CPU cores + 576 HBM + 72 NIC + 18 DPU全部算進去，把整個系統級（System-scale）的 transistor 數量相加。
這張圖裡的130T，更像是一個「marketing 數字」+ 未來目標的宣示，告訴完整 virtual AI superchip 已經達到百萬億transistor 的規模，未來藉由SoW-X工藝實現。
[Reference]
https://www.opencompute.org/events/past-events/2025-ocp-apac-summit#keynotes
放大20万倍，这是3纳米芯片最深层的秘密【玄戒O1解剖报告】
從鋁到銅/Low-K：改變晶片效能的關鍵技術！
