EP8: HBM technologies¶
Jul 24, 2025
最近看了Marvell年度大作，marvell-custom-ai-investor-event-2025(現在給投資人看的報告越來越專業)。
文中提到許多觀念，先聊聊custom HBM(High Bandwidth Memory)，其他的重點找時間再介紹。
高頻寬記憶體（HBM）技術持續演進，從 HBM2、HBM2E 至 HBM3/3E，如今正邁向 HBM4。面對 AI 與 HPC 系統對高效能記憶體日益提升的需求，HBM 技術出現以下兩大新趨勢：
• 導入客製化 Base Die 設計：整合邏輯功能於基底晶片，降低功耗與延遲
• 導入 Hybrid Bonding 接合技術：提升接腳密度與資料傳輸效率
- HBM簡介
1.1. Memory Wall

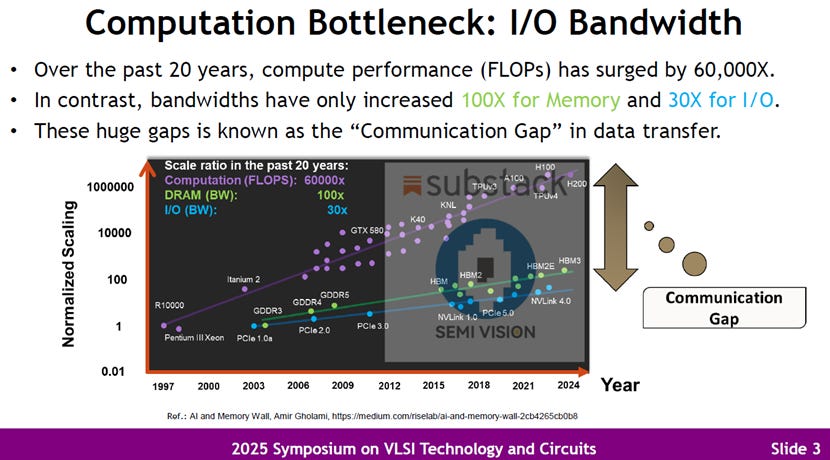

過去20年來，基於馮·諾伊曼架構(Von Neumann architecture, 存算分離)的XPU，運算能力成長遠遠超越記憶體與I/O頻寬，造成「通訊落差 Communication Gap」。
· FLOPs（運算能力）提升了 60,000 倍
· DRAM 頻寬（Memory BW）僅提升 100 倍
· I/O 頻寬（IO BW）僅提升 30 倍
👉 這種不對稱的成長速度造成了系統瓶頸——即便算力充足，資料傳送無法跟上。
(source: TSMC VLSI 2025 from Semi Vision)

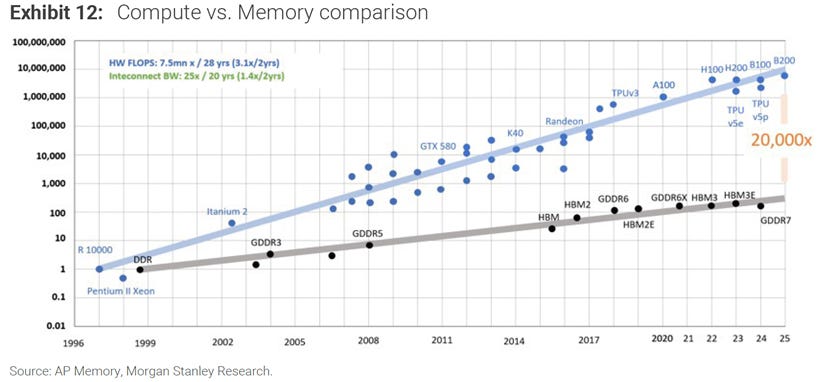

來自 Morgan Stanley Research 的資訊，進一步驗證並補充「AI Memory Wall」問題:
1.2. HBM需求
Marvell在報告中提到，從單一晶片邁向多晶片整合，透過 HBM 與高速 I/O 搭配先進封裝，有效突破 AI Memory Wall 限制。
(source: Marvell)

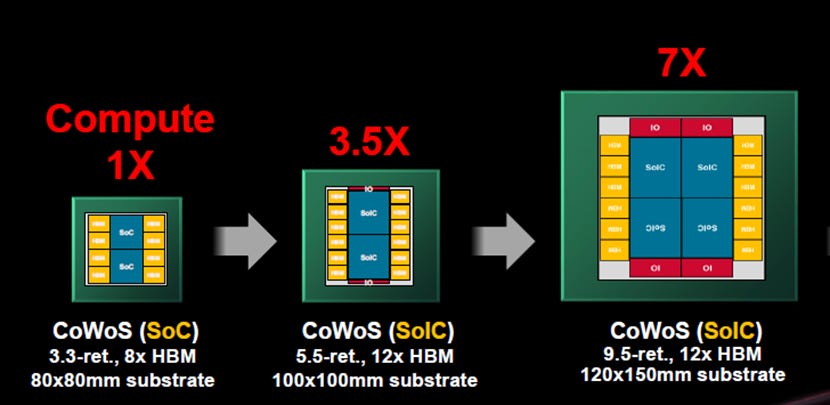

12 顆HBM的配置，也是下一代AI chip的標配，參考TSMC roadmap:
(source: TSMC)

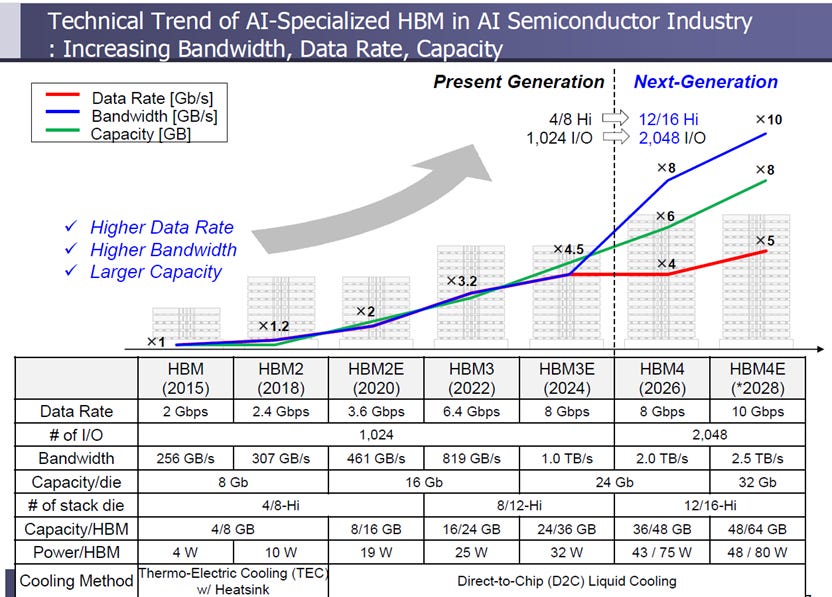

1.3. HBM roadmap
(source: Kaist Teralab, Korea)

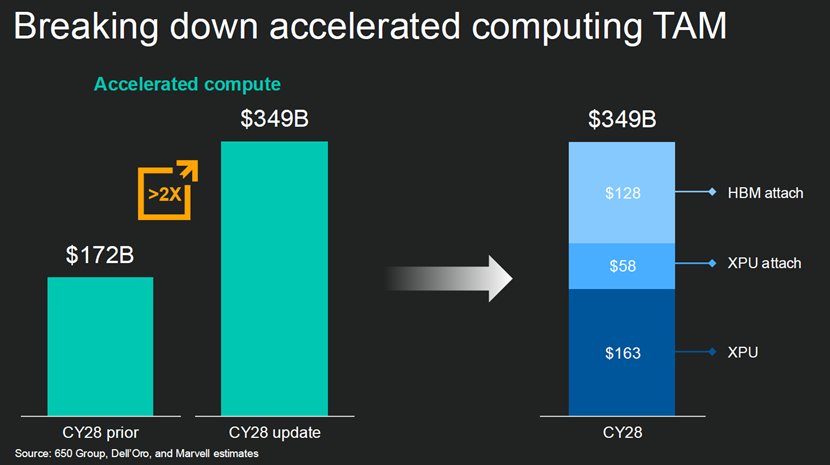

在 AI 時代，HBM 不只是配件，而是與 XPU 並列的核心價值來源，高度影響整體效能與市場規模。
(source: Marvell)
- Custom HBM Design
傳統 HBM 使用由記憶體供應商（如 SK Hynix、Samsung）提供的標準 base die，包含 PHY、memory controller 等通用設計。然而，近年 AI 與 HPC 廠商如 NVIDIA、AMD、Intel 開始自定義 Base Die，加入以下功能：
• SRAM Cache / Rambo Cache
• AI-aware memory control
• 壓縮、資料預取等記憶體前處理邏輯
• 與主 SoC 高速 D2D 接口協同設計
此趨勢使 HBM 成為 XPU 記憶體階層的延伸而非獨立記憶體模組。

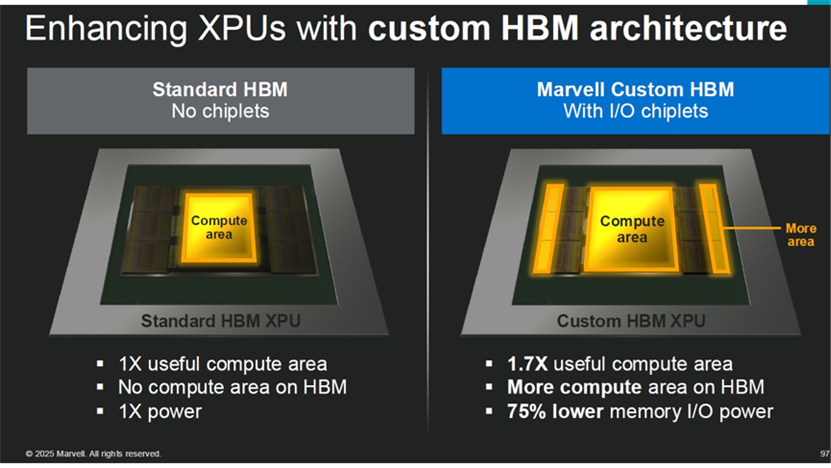

Marvell 在報告中提到Custom HBM的好處:

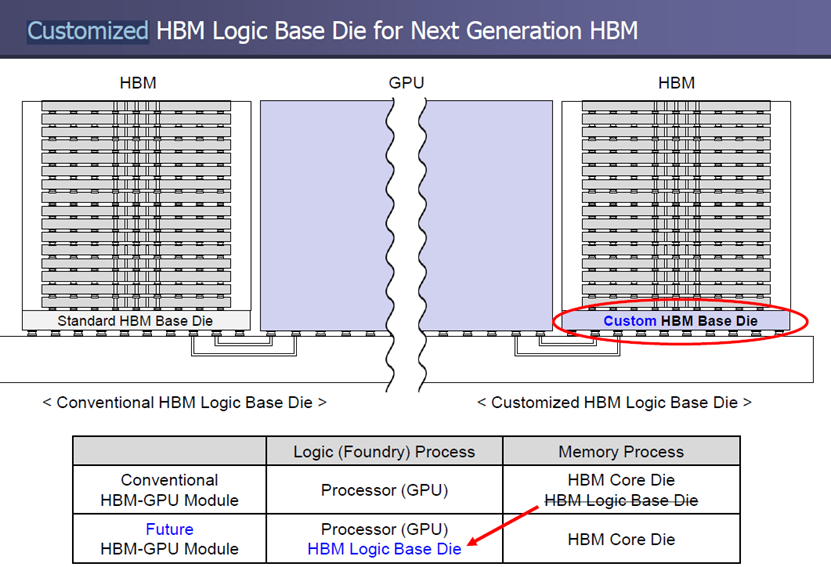

Samsung 提到了這對HBM Base Die設計的影響:

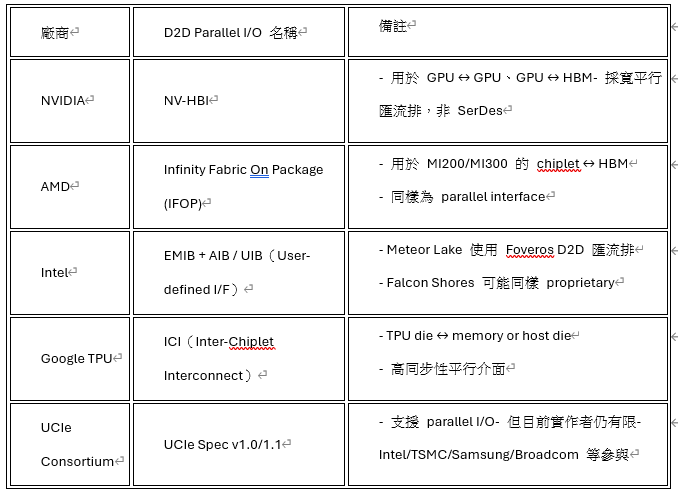

這種「Custom HBM」實際上是將HBM Base Die 加上邏輯控制電路與 D2D 介面，形成一種"計算記憶體" + "通訊整合"的元件。雖然 Die-to-Die（D2D）平行 I/O 是 chiplet 化趨勢的關鍵技術之一，但截至目前為止，大多數廠商採用的都不是開放標準（如 UCIe），而是自家專有設計。
Custom HBM Base die 將由TSMC製作。可以參考Reference 2的科普視頻介紹。
(source: Kaist Teralab, Korea)
- HBM用的 Bonding工藝: TCB(Thermo-Compression Bonding)和HB(Hybrid Bonding)
3.1. TCB和HB技術的簡介

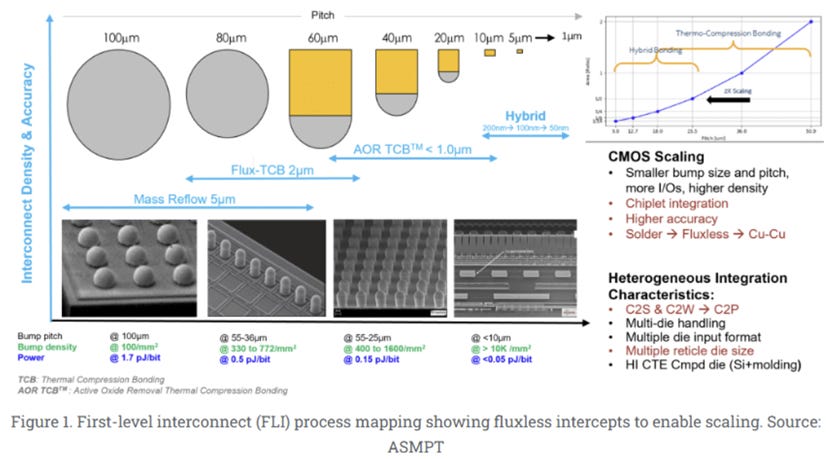

依據接點的尺寸，利用不同的工藝來做接合:
(source:ASMPT)

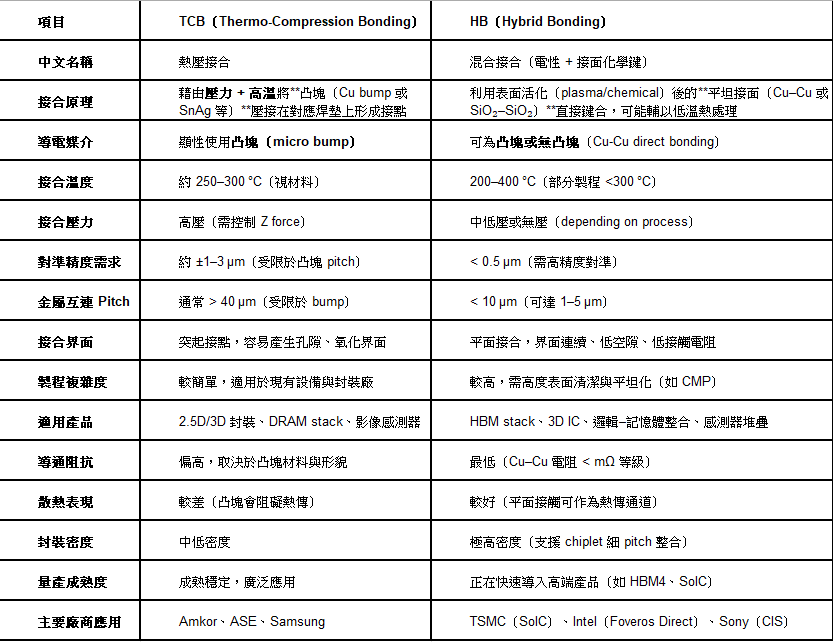

TCB和HB的比較:
HB設備大廠Besi的說明:

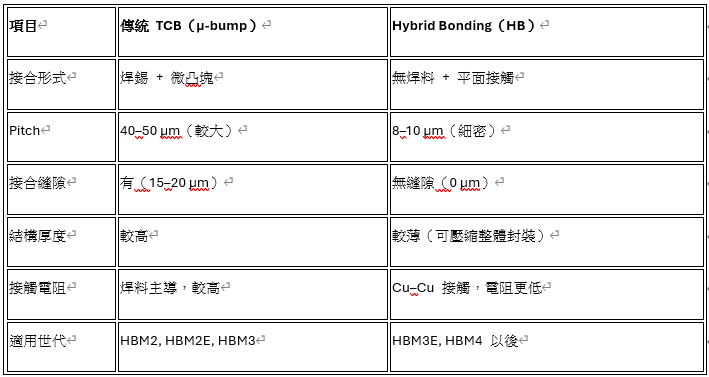

在HBM應用上，TCB和HB比較:

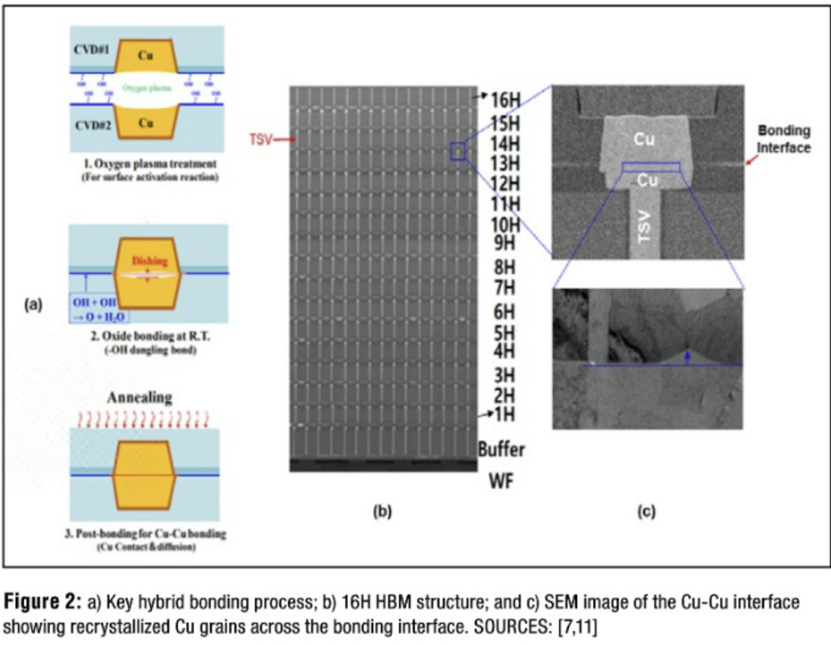

3.2. Hybrid Bonding製程簡介:
• 1️⃣表面活化（Plasma Treatment）
▪目的：用氧電漿（O₂ plasma）活化氧化層表面，形成 OH（hydroxyl）懸掛鍵(dangling bond)。
▪對象：矽氧化層表面（CVD SiO₂）
• 2️⃣ 室溫接合（Room Temp. Bonding）
▪過程：兩表面 OH 鍵自發反應：
▪特性：不需高溫，實現初步氧化層對氧化層（oxide-to-oxide）鍵結
• 3️⃣ 退火加熱（Annealing）
▪溫度：200–400 °C（視製程）
▪作用：
-
強化SiO₂–SiO₂ bonding
-
同時進行Cu–Cu 擴散、接觸、再結晶
▪結果：形成強力的冶金接點（Cu grain 貫穿接合界面）
白話說明1️⃣和2️⃣:
• 原本的 SiO₂ 表面是一層「矽–氧–矽」（Si–O–Si）的網狀結構，就像玻璃一樣，非常穩定。
• 但這個表面可能不夠「活潑」，不能直接貼合。
• 所以，我們用「氧電漿」來轟擊表面（就像打開毛孔一樣），把表面的鍵打開，變成帶有「–OH 羥基」的活化結構：
▪ 原本：Si–O–Si
▪ 活化後：Si–OH（有點像長出觸角）
• 當兩個表面都有這種「Si–OH 觸角」時，把它們壓在一起，這些 OH 會自然反應黏住，變成：
▪ Si–OH + HO–Si → Si–O–Si + H₂O（水）
• 就好像兩個毛毛黏在一起變回光滑表面，中間的水再用加熱讓它蒸發掉。
- 先進封裝技術

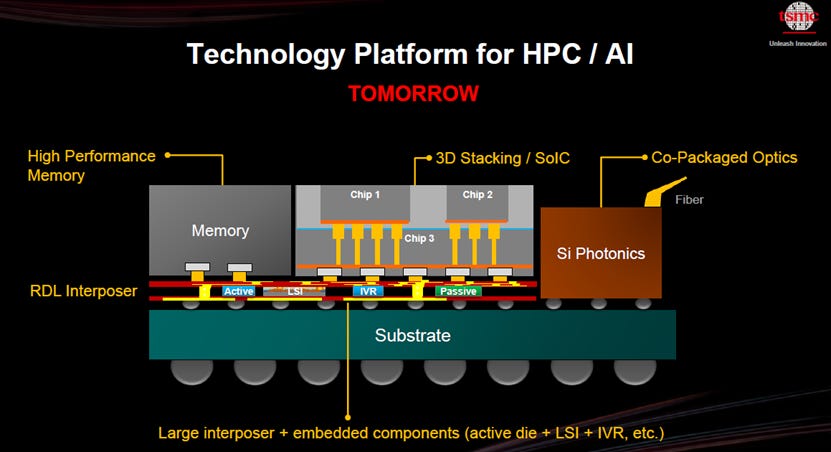

回顧TSMC經典的先進封裝示意圖:

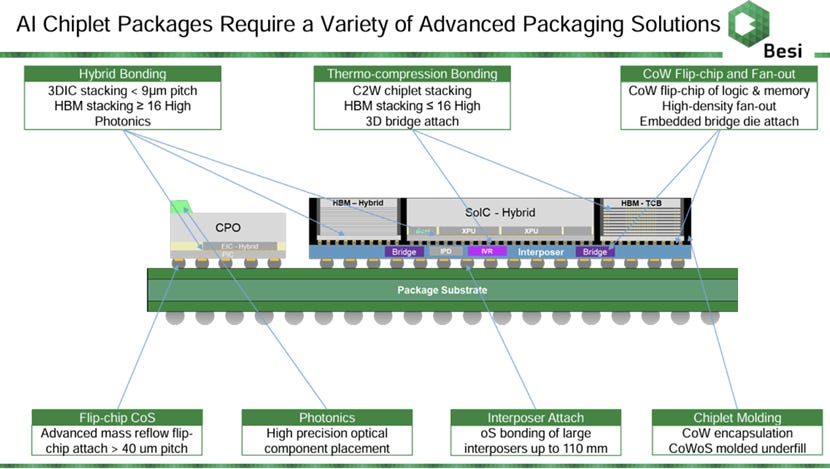

先進封裝設備大廠Besi提出的解決方法:
(source: Besi)
其中 TCB(Thermal Compression Bonding), HB(Hybrid bonding) 為重要Heterogeneous Integration接合的製程工藝。
[Reference]
- Semi Vision
